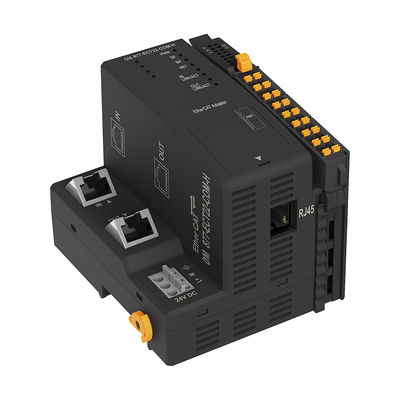

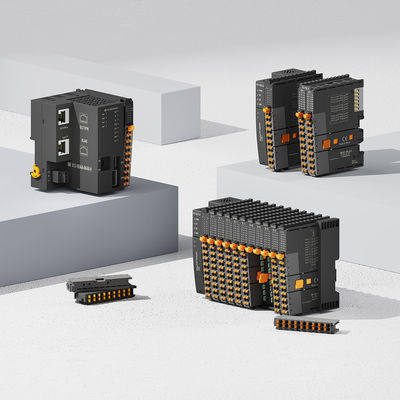

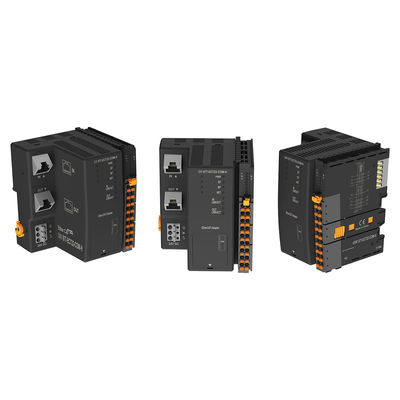

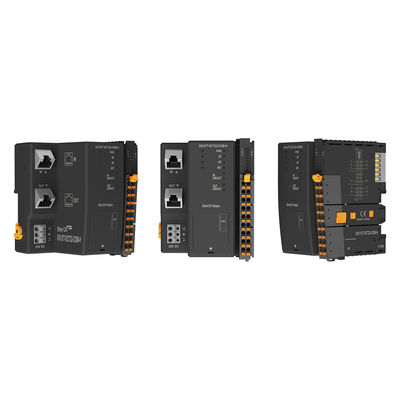

PLC IO 모듈 SM877H 직렬 통신 EtherCAT 버스 커플러

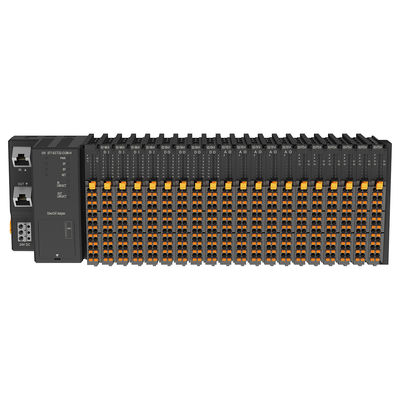

IO 모듈은 최대 32개 모듈까지 확장 가능
SM877H 직렬 통신 EtherCAT 버스 커플러의 제품 특징
사양EtherCAT PAL I/O 모듈
|
|
||
|
모델 |
SM877H EtherCAT 직렬 통신 커플러 |
SM877H Profinet-RT 직렬 통신 커플러 |
|
제품 설명 |
3개의 RJ45 인터페이스, 24VDC 전원 공급, 안정적인 성능 및 강력한 간섭 방지 성능 |
|
|
기술 사양 |
||
|
제품 번호 |
OM 877-ECT22-COM-H |
OM 877-PNT22-COM-H |
|
전기 인터페이스 |
RJ45 |
|
|
I/O 전원 |
24VDC(정격), 출력 전류＜10A |
|
|
전류 소비 |
96mA |
|
|
케이블 길이 (차폐 연선) |
1000m(사용된 실제 전송 속도에 따라 결정됨) |
|
|
버스 +5VDC 전류 용량 |
<2A (확장 모듈 수가 16개를 초과하는 경우, SM898-24D05-H 전원 릴레이 모듈을 반드시 추가) |
|
|
프로토콜 |
EtherCAT 슬레이브 스테이션 |
Profinet-RT 슬레이브 스테이션 |
|
슬레이브 스테이션 설정 |
||
|
주소 설정 |
DIP 스위치로 구성하거나 마스터 스테이션에서 할당 |
프로그래밍 소프트웨어로 구성하거나 마스터 스테이션에서 할당 |
|
세그먼트당 최대 스테이션 수 |
255 |
|
|
절연 |
||
|
채널과 버스 사이 |
예 |
|
|
버스에 전원 공급 |
예 |
|
|
본체에 포함된 I/O 수 |
아니요 |
|
|
표시 |
전원 +24V 녹색 표시등, BF 빨간색 표시등, SF 빨간색 표시등, NET 빨간색 표시등 |
|
|
시스템 전원 진단 및 경고 |
지원 |
|
|
작업 환경 |
작업 온도: -20～60℃, 상대 습도: 5%～90% (무n-결로) |
|
|
치수 (L× W× H) |
84*103*82 |
|
주문 정보
|
사양 |
제품 번호 |
|
SM877H 직렬 통신 커플러, EtherCAT 버스, 3개의 RJ45 포트, WellBUS 백플레인 버스, 최대 32개 모듈까지 확장 가능, 24VDC 전원 공급, 스테이션 ID 주소를 설정하는 6자리 다이얼 코드, 2개의 RS485 또는 RS232 인터페이스, Modbus RTU 및 자유 포트 프로토콜 지원, 터미널은 플러그 가능 |
OM 877-ECT22-COM-H |
|
SM877H 직렬 통신 커플러, Profinet-RT 버스, 3개의 RJ45 포트, WellBUS 백플레인 버스, 최대 32개 모듈까지 확장 가능, 24VDC 전원 공급, 2개의 RS485 또는 RS232 인터페이스, Modbus RTU 및 자유 포트 프로토콜 지원, 터미널은 플러그 가능 |
OM 877-PNT22-COM-H |
