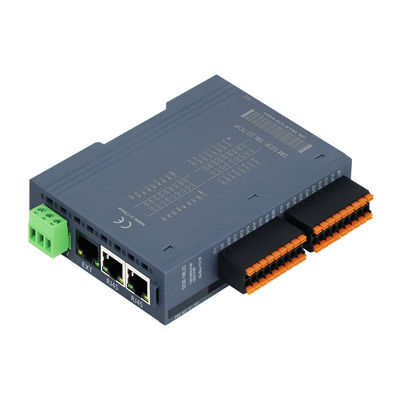

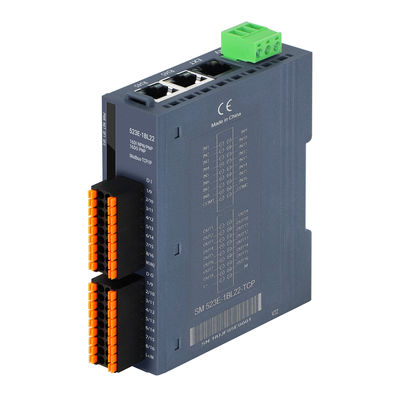

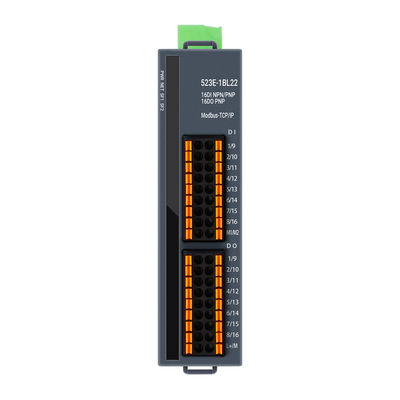

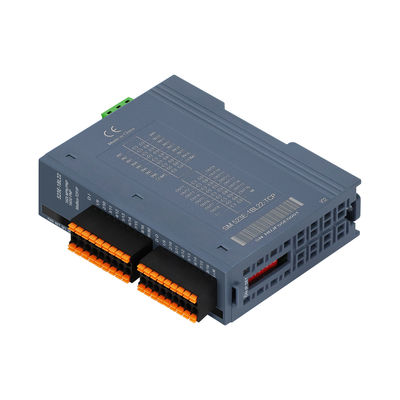

Modbus-TCP 버스 PAL I/O 시스템 16DI+16DO PNP DC24V 입력
산업 제어를 위한 2RJ45 IP20
Modbus-TCP 확장형 커플러 제품 특징
사양 의 Modbus-TCP PAL I/O 시스템
|
모델 |
OM523E 분산 확장형 커플러 |
|
기술 사양 |
|
|
작동 전압 |
24VDC (18VDC~28VDC) |
|
작동 전류 소비량 |
제품 모델마다 다름, 자세한 내용은 제품 설명서 참조. |
|
전원 보호 |
역극성 방지, 서지 흡수 |
|

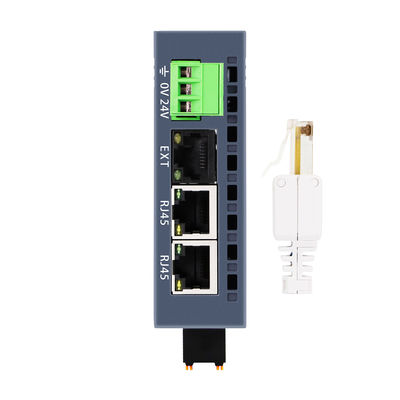

통신 인터페이스 |
2*RJ45 |
|
확장 모듈 인터페이스 |
1*RJ45 |
|
전원 단자 유형 |
플러그인 커넥터, 나사 단자 |
|
신호 단자 유형 |
플러그인 커넥터, 직접 플러그인 PUSH-IN 연결 포트 |
|
디스플레이 지침 |
전원 표시등, NET 녹색 표시등, SF 빨간색 표시등,IO 신호 녹색 표시등 |
|
프로토콜 |
Modbus-TCP/IP |
|
마스터-슬레이브 분류 |
독립 슬레이브 장치 |
|
온톨로지 IO 포인트 |
예, 주문 데이터 참조 |
|
과전류 보호 임계값 |
1.5A,5ms |
|
IO 응답 시간 |
최소 5ms |
|
확장 기능 |
16개의 EM500E-EM 모듈 확장 지원 |
|
케이블 길이 (차폐) |
최대 500m |
|
케이블 길이 (비차폐) |
가장 긴 입력 포인트 300m, 가장 긴 출력 포인트 150m |
|
슬레이브 설정 |
|
|
IP 설정 |

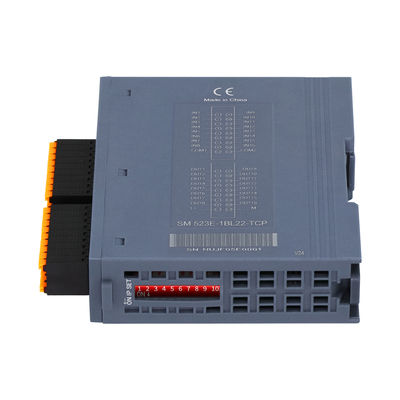

DIP 스위치 또는 웹 페이지로 설정 |
|
세그먼트당 최대 스테이션 수 |
255 (지원되는 스테이션 수는 마스터 스테이션에 따라 다름) |
|
작업 환경 |
|
|
작동 온도 |
-20~60℃ |
|
작동 습도 |
5%~90% (결로 없음) |
|
보호 등급 |
IP20 |
|
치수 (L*W*H) |
27mm*104mm*114mm |
포장
주문 정보
|
사양 |
제품 번호 |
|
OM521E 수직 내부 버스 분산 확장형 커플러, Modbus-TCP 버스, 3개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은색 RJ45 포트 네트워크 케이블 캐스케이딩, Cat 5e 네트워크 케이블 모듈 길이 (20미터 제한), 총 확장 케이블 총 길이 (150미터 제한), 16개 모듈 확장 가능. 24VDC 전원 공급, 8비트 딥 스위치로 스테이션 IP 주소 설정, 본체에 32DI (공통 음극/공통 양극 입력) 내장, IP20 보호 등급, DN35 레일 설치 지원 |
OM521E-1BL22-TCP |
|
OM522E 수직 내부 버스 분산 확장형 커플러, Modbus-TCP 버스, 3개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은색 RJ45 포트 네트워크 케이블 캐스케이딩, Cat 5e 네트워크 케이블 모듈 길이 (20미터 제한), 총 확장 케이블 총 길이 (150미터 제한), 16개 모듈 확장 가능. 24VDC 전원 공급, 8비트 딥 스위치로 스테이션 IP 주소 설정, 본체에 32DO (PNP 출력) 내장, IP20 보호 등급, DN35 레일 설치 지원 |
OM522E-1BL22-TCP |
|
OM523E 수직 내부 버스 분산 확장형 커플러, Modbus-TCP 버스, 3개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은색 RJ45 포트 네트워크 케이블 캐스케이딩, Cat 5e 네트워크 케이블 모듈 길이 (20미터 제한), 총 확장 케이블 총 길이 (150미터 제한), 16개 모듈 확장 가능. 24VDC 전원 공급, 8비트 딥 스위치로 스테이션 IP 주소 설정, 본체에 16DI (공통 음극/공통 양극 입력), 16DO (PNP 출력) 내장, IP20 보호 등급, DN35 레일 설치 지원 |
OM523E-1BL22-TCP |
