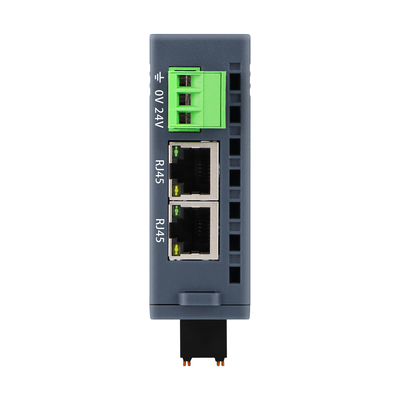

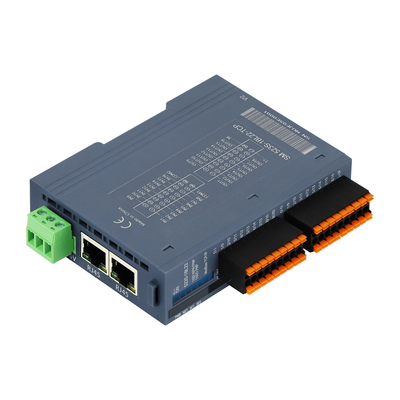

TCP/IP Modbus PLC 모듈
주요 특징
사양
| 기술 사양 | |
| 작동 전압 | 24VDC (18VDC ~ 28VDC 허용 전압 범위) |
| 운영 전류 손실 | 다른 제품 모델에 따라 자세한 내용은 제품 설명서를 참조하십시오. |
| 전력 보호 | 역접속 방지, 전압 흡수 |
| 통신 인터페이스 | 2*RJ45 |
| 전원 터미널 타입 | 플러그 연결 장치, 나사 배선 연결 포트 |
| 신호 터미널 타입 | 플러그 연결 장치, 바로 PUSH-IN 배선 포트 |
| 표시 표시 | 전원 공급, NET 녹색 표시등, SF 빨간 표시등, IO 신호 녹색 표시등 |
| 조약 | Modbus-TCP/IP,S7-TCP/IP |
| 주인 - 노예 분류 | 독립적인 슬레이브 장치 |
| 주요 IO 포인트 | 예, 자세한 사항은 주문 데이터 참조하십시오. |
| 초전류 보호 문턱 | 1.5A,5ms |
| IO 응답 시간 | 미니 2ms |
| 확장성 | 확장 기능을 지원하지 않습니다 |
| 케이블 길이 (보호) | 최대 500m |
| 케이블 길이 (보호 없이) | 입력 포인트의 최대 길이는 300m이고 출력 포인트의 최대 길이는 150m입니다. |
| 스래브 스테이션 설정 | |
| IP 설정 | 다이얼 스위치 또는 웹 페이지에 의해 설정 |
| 세그먼트별 역 최대 수 | 255 (지원 스테이션의 특정 수는 주 스테이션에 의해 결정됩니다.) |
| 업무 환경 | |
| 작업 온도 | -20~60°C |
| 작업 습도 | 5%~90% (비연결성) |
| 고도 | 2000m (80kPa) 이하 |
| 보호등급 | IP20 |
| 크기 (L* W* H) | 27mm*94mm*114mm |
주문 세부 사항
| 사양 | 제품 번호 |
| OM523S 독립 모듈, Modbus TCP/IP, S7-TCP/IP 버스, 2개의 RJ45 포트, 24VDC 전원 공급 장치, 8비트 다이얼 설정 스테이션 IP 주소, 제품에는 16DI (공용 인/공용 양 입력) 이 제공됩니다.16DO (PNP 출력), IP20 보호 수준, DN35 철도 설치를 지원 |
OM523S-1BL22-TCP |
| OM523S 독립 모듈, Modbus TCP/IP, S7-TCP/IP 버스, 2개의 RJ45 포트, 24VDC 전원 공급 장치, 8비트 다이얼 설정 스테이션 IP 주소, 제품에는 16DI (공용 인/공용 양 입력) 이 제공됩니다.16DO (NPN 출력), IP20 보호 수준, DN35 철도 설치를 지원 |
OM523S-1NL22-TCP |
기계적 도면
연결
