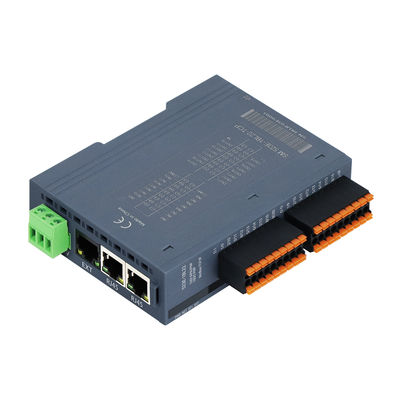

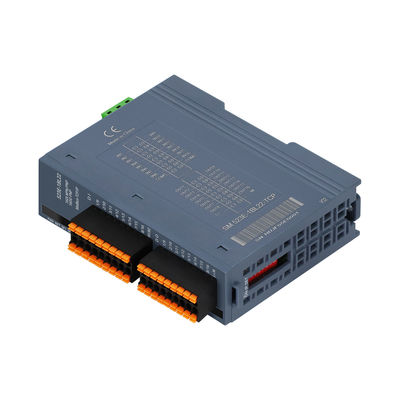

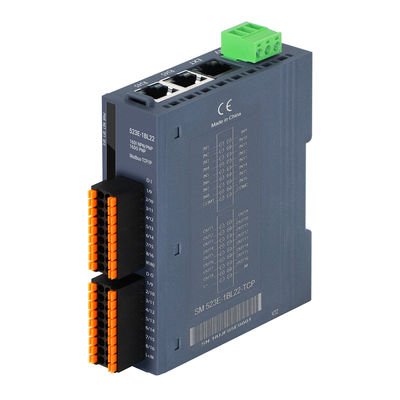

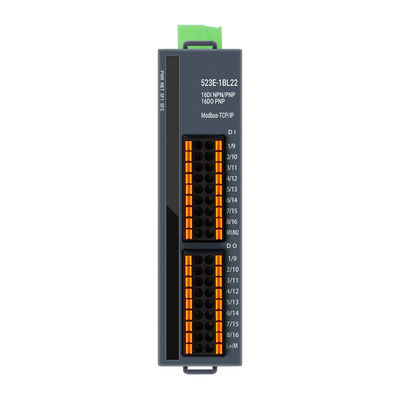

| 모델 | OM523E 분산 확장 가능 커플러 |
| 작동 전압 | 24VDC (18VDC~28VDC) |
| 작동 전류 소비 | 제품 모델별로 다름 (제품 설명서 참조) |
| 전원 보호 | 역방향 연결 보호, 서지 흡수 |
| 통신 인터페이스 | 2*RJ45 |
| 확장 모듈 인터페이스 | 1*RJ45 |
| 전원 단자 유형 | 플러그인 커넥터, 스크류 단자 |
| 신호 단자 유형 | 플러그인 커넥터, 직접 플러그인 PUSH-IN 연결 포트 |
| 표시등 | 전원 표시등, NET 녹색 표시등, SF 빨간색 표시등, IO 신호 녹색 표시등 |
| 프로토콜 | Modbus-TCP/IP |
| 마스터-슬레이브 범주 | 독립 슬레이브 장치 |
| 온보드 I/O 포인트 | 사용 가능 (자세한 내용은 주문 데이터 참조) |
| 과전류 보호 임계값 | 1.5A, 5ms |
| I/O 응답 시간 | 최소 5ms |
| 확장 기능 | 16개의 EM500E-EM 모듈 확장 지원 |
| 케이블 길이 (차폐) | 최대 500m |
| 케이블 길이 (비차폐) | 입력: 최대 300m, 출력: 최대 150m |
| IP 설정 | DIP 스위치 또는 웹 페이지로 설정 |
| 세그먼트당 최대 스테이션 수 | 255 (마스터 스테이션 제한 사항 적용) |
| 작동 온도 | -20°C ~ 60°C |
| 작동 습도 | 5% ~ 90% (비응축) |
| 보호 수준 | IP20 |
| 크기 (L*W*H) | 27mm * 104mm * 114mm |
| 사양 | 제품 번호 |
|---|---|
| OM521E 수직 내부 버스 분산 확장 가능 커플러, Modbus-TCP 버스, 3개의 RJ45 포트, WellAUBUS 백플레인 버스, 24VDC 전원 공급 장치, 스테이션 IP 주소 설정을 위한 8비트 다이얼 설정, 온보드 32DI (공통 캐소드/공통 애노드 입력), IP20 보호, DN35 레일 설치 | OM521E-1BL22-TCP |
| OM522E 수직 내부 버스 분산 확장 가능 커플러, Modbus-TCP 버스, 3개의 RJ45 포트, WellAUBUS 백플레인 버스, 24VDC 전원 공급 장치, 스테이션 IP 주소 설정을 위한 8자리 다이얼 코드, 온보드 32DO (PNP 출력), IP20 보호, DN35 레일 설치 | OM522E-1BL22-TCP |
| OM523E 수직 내부 버스 분산 확장 가능 커플러, Modbus-TCP 버스, 3개의 RJ45 포트, WellAUBUS 백플레인 버스, 24VDC 전원 공급 장치, 스테이션 IP 주소 설정을 위한 8비트 다이얼 설정, 온보드 16DI (공통 캐소드/공통 애노드 입력), 16DO (PNP 출력), IP20 보호, DN35 레일 설치 | OM523E-1BL22-TCP |
