EtherCAT 독립 I/O 모듈
제품 특성
사양
| 모델 | OM52xS EtherCAT 슬레이브 모듈 |
| 기술 사양 | |
| 작동 전압 | 24VDC (전압 범위 18VDC ~ 28VDC) |
| 운영 전류 손실 | 다른 제품 모델에 따라 자세한 내용은 제품 설명서를 참조하십시오. |
| 전력 보호 | 역접속 방지, 전압 흡수 |
| 통신 인터페이스 | 2*RJ45 |
| 전원 터미널 타입 | 플러그 연결 장치, 나사 배선 연결 포트 |
| 신호 터미널 타입 | 플러그 연결 장치, 바로 PUSH-IN 배선 포트 |
| 표시 표시 | 전원 공급, NET 녹색 표시등, SF 빨간 표시등, IO 신호 녹색 표시등 |
| 조약 | EtherCAT |
| 마스터-스래브 분류 | 독립적인 슬레이브 장치 |
| 주요 IO 포인트 | 예, 자세한 사항은 주문 데이터 참조하십시오. |
| 초전류 보호 문턱 | 1.5A, 5ms |
| IO 응답 시간 | 최소 500us |
| 확장성 | 확장 기능을 지원하지 않습니다 |
| 케이블 길이 (보호) | 최대 500m |
| 케이블 길이 (보호 없이) | 입력 포인트의 최대 길이는 300m이고 출력 포인트의 최대 길이는 150m입니다. |
| 스래브 스테이션 설정 | |
| 주소 설정 | 다이얼 스위치 또는 마스터 스테이션으로 구성 |
| 세그먼트별 역 최대 수 | 255 (지원된 스테이션의 구체적인 수는 마스터 스테이션에 의해 결정됩니다.) |
| 업무 환경 | |
| 작업 온도 | -20~60°C |
| 작업 습도 | 5%~90% (비연결성) |
| 보호등급 | IP20 |
| 크기 (** w * h) | 27mm*94mm*114mm |
포장 상자
주문 세부 사항
| 사양 | 제품 번호 |
| OM521S 독립 모듈, EtherCAT 버스, 2 개의 RJ45 포트, 24VDC 전원 공급 장치, 스테이션 ID 주소를 설정하는 8 비트 다이얼 코드, 제품은 32DI (공용 안도/공용 안도 입력) 와 함께 제공됩니다.내부 버스 확장 모듈을 지원하지 않습니다., IP20 보호 수준, DN35 din-rail 설치를 지원 |
OM521S-1BL22-ECT |
| OM522S 독립 모듈, EtherCAT 버스, 2 개의 RJ45 포트, 24VDC 전원 공급 장치, 스테이션 ID 주소를 설정하는 8 비트 다이얼 코드, 제품은 32DO (PNP 출력) 와 함께 제공됩니다.내부 버스 확장 모듈을 지원하지 않습니다., IP20 보호 수준, DN35 din-rail 설치를 지원 |
OM522S-1BL22-ECT |
| OM522S 독립 모듈, EtherCAT 버스, 2 개의 RJ45 포트, 24VDC 전원 공급 장치, 스테이션 ID 주소를 설정하는 8 비트 다이얼 코드, 제품은 32DO (NPN 출력) 와 함께 제공됩니다.내부 버스 확장 모듈을 지원하지 않습니다., IP20 보호 수준, DN35 din-rail 설치를 지원 |
OM522S-1NL22-ECT |
| OM523S 독립 모듈, EtherCAT 버스, 2개의 RJ45 포트, 24VDC 전원 공급 장치, 8비트 다이얼 코드로 스테이션 ID 주소를 설정합니다.이 제품은 16DI (공용 안도/공용 안도 입력) 및 16DO (PNP 출력) 로 제공됩니다., 내부 버스 확장 모듈을 지원하지 않습니다, IP20 보호 수준, DN35 din-rail 설치를 지원합니다 |
OM523S-1BL22-ECT |
| OM523S 독립 모듈, EtherCAT 버스, 2 개의 RJ45 포트, 24VDC 전원 공급 장치, 스테이션 ID 주소를 설정하기 위해 8 비트 다이얼, 제품은 16DI (공용 안도/공용 안도 입력) 와 함께 제공됩니다.16DO (NPN 출력), 내부 버스 확장 모듈을 지원하지 않습니다, IP20 보호 수준, DN35 din-rail 설치를 지원합니다 |
OM523S-1NL22-ECT |
| OM523S 독립 모듈, SM523S 독립 모듈, EtherCAT 버스, 2 개의 RJ45 포트, 24VDC 전원 공급 장치, 8비트 다이얼 코드 설정 스테이션 ID 주소이 제품은 16DI (공용 안도/공용 안도 입력) 및 12DO (리레 출력) 로 제공됩니다., 내부 버스 확장 모듈을 지원하지 않습니다, IP20 보호 수준, DN35 din-rail 설치를 지원합니다 |
OM523S-1HJ22-ECT |
| OM524S 독립 모듈, EtherCAT 버스, 2개의 RJ45 포트, 24VDC 전원 공급 장치, 8비트 다이얼을 통해 역 ID 주소를 설정합니다.이 제품은 16DI (공용 안도/공용 안도 입력) 및 16DIO (NPN 입력/NPN 출력 구성), 2 차원 그룹 구성), 내부 버스 확장 모듈을 지원하지 않습니다, IP20 보호 수준, DN35 din-rail 설치를 지원합니다. |
OM524S-2NL22-ECT |
| OM525S 독립 모듈, EtherCAT 버스, 2개의 RJ45 포트, 24VDC 전원 공급 장치, 8비트 다이얼을 통해 역 ID 주소를 설정합니다.제품에는 16DO (NPN 출력) 및 16DIO (NPN 입력/NPN 출력 구성), 2 차원 그룹 구성), 내부 버스 확장 모듈을 지원하지 않습니다, IP20 보호 수준, DN35 din-rail 설치를 지원합니다. |
OM525S-3NL22-ECT |
| OM526S 독립 모듈, EtherCAT 버스, 2 개의 RJ45 포트, 24VDC 전원 공급 장치, 스테이션 ID 주소를 설정하기 위해 8 비트 다이얼. 제품은 16DIO (NPN 유형,2채널 그룹 구성 입력 또는 출력), 내부 버스 확장 모듈을 지원하지 않습니다, IP20 보호 수준, DN35 din-rail 설치를 지원합니다 |
OM526S-1NH22-ECT (계획 제품) |
차원

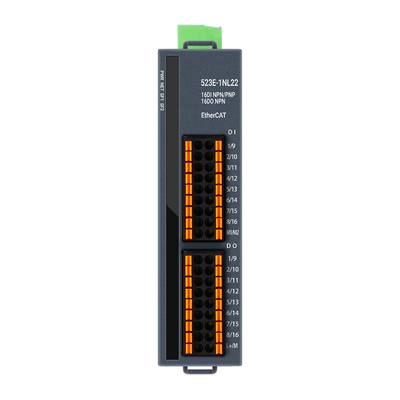

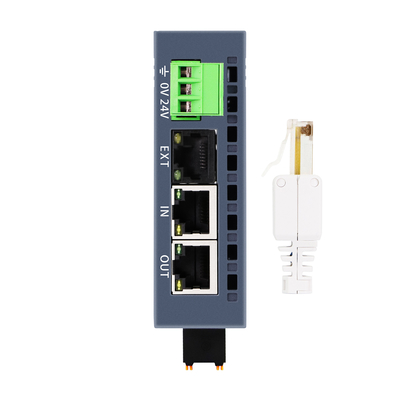

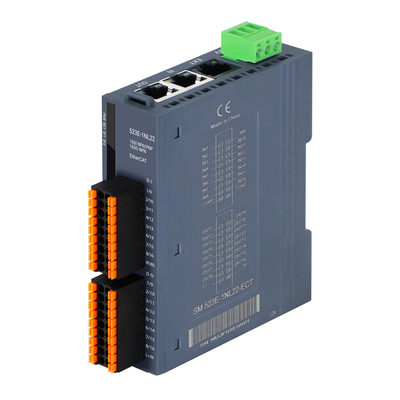

더 많은 제품 사진
