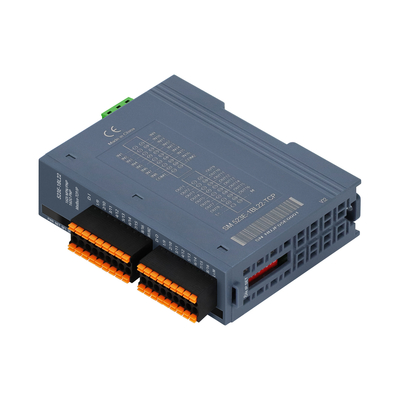

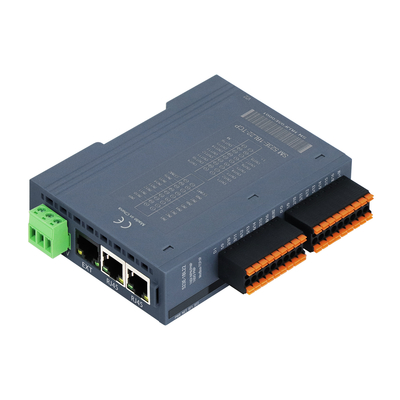

3 RJ45 Modbus-TCP/IP 프로토콜 PAL I/O 시스템 아날로그/디지털 DC24V 입력
PAL I/O 시스템의 제품 특징
*2개의 RJ45 인터페이스, 100Mbit/s
* 버스, 전력 격리 기술, 신뢰성
* 단독으로Modbus-TCP/IP노예역
사양3RJ45 Modbus-TCP/IP I/O 시스템
| 모델 | OM523E 분산식 확장식 결합기 |
| 기술 사양 | |
| 작동 전압 | 24VDC (18VDC~28VDC) |
| 가동 전류 소비 | 다른 제품 모델은 다릅니다. 자세한 내용은 제품 설명서를 참조하십시오. |
| 전력 보호 | 역접속 방지 보호, 전압 흡수 |

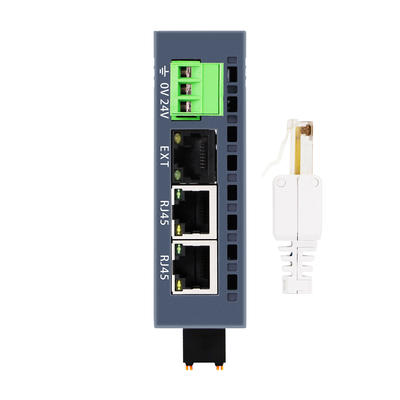

| 통신 인터페이스 | 2*RJ45 |
| 확장 모듈 인터페이스 | 1*RJ45 |
| 전원 터미널 타입 | 플러그인 커넥터, 스크루 터미널 |
| 신호 터미널 타입 | 플러그인 커넥터, 직접 플러그인 PUSH-IN 연결 포트 |
| 명령어 표시 | 전력 표시등, NET 녹색 표시등, SF 빨간 표시등,IO 신호 녹색 표시등 |
| 조약 | Modbus-TCP/IP |
| 주인-종 분류 | 독립적인 스롭 장치 |
| 온톨로지 IO 포인트 | 예, 자세한 내용은 주문 데이터를 참조하십시오. |
| 초전류 보호 문턱 | 1.5A,5ms |
| IO 응답 시간 | 최소 5ms |
| 확장 할 수 있는 능력 | 16개의 EM500E-EM 모듈의 확장 지원 |
| 케이블 길이 (보호) | 최대 500m |
| 케이블 길이 (보호되지 않은) | 가장 긴 입력 포인트는 300m, 가장 긴 출력 포인트는 150m입니다 |
| 스래브 설정 | |
| IP 설정 | DIP 스위치 또는 웹 페이지에 의해 설정 |
| 세그먼트별 역의 최대 수 | 255 (지원 스테이션의 특정 수는 주 스테이션에 의해 결정됩니다.) |
| 작업 환경 | |
| 작업 온도 | -20~60°C |
| 작업 습도 | 5%~90% (집화되지 않습니다) |
| 보호 수준 | IP20 |
| 크기 (L*W*H) | 27mm*104mm*114mm |
주문 세부 사항
| 사양 | 제품 번호 |
| OM521E 수직 내부 버스 분산 확장 결합, Modbus-TCP 버스, 3 RJ45 포트, WellAUBUS 백플레인 버스 (검은RJ45 포트 네트워크 케이블 캐스캐딩,카테고리 5e 네트워크 케이블 모듈 길이 (20m까지 제한), 전체 연장 케이블 총 (약 150 미터), 16 모듈을 확장 할 수 있습니다.24VDC 전원 공급 장치, 8-비트 다이얼 스테이션 IP 주소 설정,몸체는 32DI (공용 카토드/공용 안도 입력) 를 탑재하고 있습니다., IP20보호 수준, DN35 철도 설치를 지원 |
OM521E-1BL22-TCP |
| OM522E 수직 내부 버스 분산 확장 큐플러, Modbus-TCP 버스, 3 개의 RJ45 포트, WellAUBUS 백플레인 버스 (검은 RJ45 포트 네트워크 케이블 캐스케이드,카테고리 5e 네트워크 케이블 모듈 길이 (20m까지 제한), 전체 연장 케이블 총 (약 150 미터) 및 16 모듈까지 확장 할 수 있습니다.24VDC 전원 공급 장치, 역 IP 주소를 설정하기 위해 8자리 다이얼 코드, 몸은 32DO (PNP 출력) 와 함께 제공됩니다.,IP20보호 수준, DN35 철도 설치를 지원합니다 |
OM522E-1BL22-TCP |

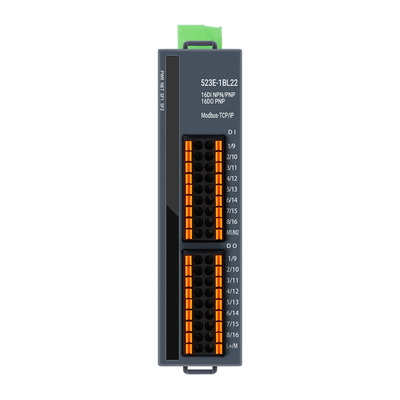

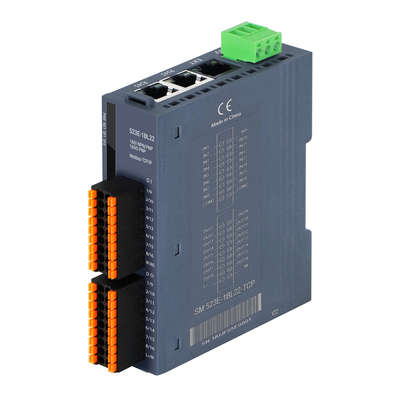

| OM523E 수직 내부 버스 분산 확장 결합, Modbus-TCP 버스, 3 RJ45 포트, WellAUBUS 백플레인 버스 (검은 RJ45 포트 네트워크 케이블 캐스캐딩,카테고리 5e 네트워크 케이블 모듈 길이의 길이가 20m로 제한됩니다., 전체 연장 케이블 총 (약 150 미터), 16 모듈을 확장 할 수 있습니다.24VDC 전원 공급 장치, 8-비트 다이얼 스테이션 IP 주소 설정,보디는 16DI (공용 카소드/공용 안도 입력) 를 탑재하고 있습니다., 16DO (PNP 출력), IP20 보호 수준, DN35 철도 설치를 지원 |
OM523E-1BL22-TCP |
