DIP 스마트 지연 기능을 갖춘 이중 전원 파이버 바이패스 스위치 모듈 AC/DC 입력 DIN 레일

Olycom AC/DC 이중 전원 파이버 바이패스 장치

• 고밀도 광섬유 통신 인프라를 위한 안전 장치 광 경로 보호 장치로 설계된 이 Olycom 광섬유 바이패스 장치는 복잡한 작동 시나리오에서 일관되고 매우 안정적인 광 신호 전송을 제공합니다. 이는 자동화된 광학 테스트, 네트워크 실시간 모니터링 및 비상 링크 보호 시나리오를 유연하게 적용할 수 있는 맞춤형 DIP 지연 제어 스위치가 장착된 이중 AC/DC 전원 공급 장치 아키텍처와 독립적인 광학 스위칭 회로를 통합합니다.
• 전원 이상 또는 장비 가동 중단 시간이 발생하면 모듈은 전체 네트워크 중단을 방지하기 위해 자동으로 파이버 신호를 우회 채널로 다시 라우팅합니다. 컴팩트한 산업용 등급 금속 하우징은 DIN 레일 설치를 지원하며 산업용 통신 캐비닛, 데이터 센터 광 분배 프레임 및 광 테스트 벤치 시스템과 완벽하게 일치하며 중단 없는 광섬유 데이터 전송을 유지하는 데 중요한 신뢰성 구성 요소 역할을 합니다.

DIP 스위칭 개요

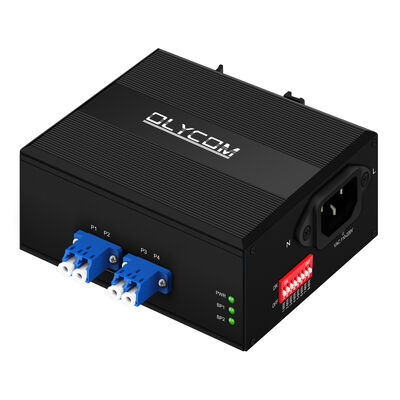

이 파이버 바이패스 장치에는 전원 켜기 지연 타이밍 제어 전용으로 사용되는 8위치 슬라이드 DIP 스위치 어레이가 장착되어 있습니다.

각 토글은 고정된 1~8분 지연 매개변수에 해당하며, 소프트웨어나 외부 컨트롤러 없이 원클릭 수동 구성을 제공합니다.

이는 광학 테스트 및 단계적 네트워크 복구 시나리오에 맞게 조정된 핵심 사용자 정의 기능입니다.

핵심 작업 논리

1. 공장 기본값(모든 DIP 스위치 OFF)
모든 스위치가 OFF 위치에 있으면 지연 타이머 회로가 완전히 비활성화됩니다. 전원 복원 후 파이버 바이패스는 대기 시간 없이 즉시 정상 작동 광학 경로로 다시 전환됩니다. 이는 전원 복구 후 즉각적인 링크 복구가 필요한 대부분의 표준 통신 모니터링 배포에 적합합니다.

2. 지연 활성화(단일 스위치 ON, 기타 OFF)
타이밍 기능을 트리거하려면 지정된 DIP 토글 하나를 ON으로 전환하세요. 각 위치는 고정된 카운트다운 기간에 매핑됩니다.
1-MIN DIP ON: 일반 광 채널로 다시 전환하기 전 바이패스 상태를 1분간 유지합니다.
2분 딥 ON: 2분 지연
3분 딥 ON: 3분 지연
4분 딥 ON: 4분 지연
5분 딥 ON: 5분 지연
6분 딥 ON: 6분 지연
7분 딥 ON: 7분 지연
8분 딥 ON: 8분 지연

3. 지연이 활성화된 전체 작동 시퀀스
정전 발생 → 백본 광섬유 연결을 유지하기 위해 장치가 자동으로 광학 경로를 우회하도록 점프합니다.
전원 공급이 복구됨 → 타이머는 DIP 사전 설정 값에 따라 카운트다운을 시작합니다.
카운트다운 기간 동안 모듈은 바이패스 모드에서 잠긴 상태로 유지되며 일반 채널로 되돌아가지 않습니다.
사전 설정된 시간이 경과하면 광 스위치가 자동으로 표준 신호 라우팅 모드로 다시 전환됩니다.

주요 사용 규칙

한 번에 하나의 DIP 스위치만 ON으로 설정하십시오. 여러 스위치를 동시에 켜면 타이밍 논리 오작동과 정의되지 않은 지연 동작이 발생합니다.
DIP 설정 조정은 장치의 전체 전원 주기를 거친 후에만 적용됩니다.
카운트다운 단계에서 전원이 다시 차단되면 타이머가 자동으로 재설정됩니다.

DIP 지연 기능의 애플리케이션 시나리오

1. 자동화된 광학 부품 일괄 테스트

엔지니어는 테스트 도중 예상치 못한 광학 경로 전환 없이 기기 교정, 데이터 샘플링 및 장비 재설정을 위한 충분한 시간을 확보하기 위해 1~8분 지연을 설정했습니다.

2. 다단계 네트워크 장애 복구
다중 계단식 장치가 있는 대규모 광섬유 네트워크의 경우 시차형 지연 설정은 일시적인 신호 서지 또는 링크 플래핑을 유발할 수 있는 동시 대량 광 경로 전환을 방지합니다.

3. 현장 장비 유지보수
광트랜시버 또는 중간 노드를 교체할 때 기술자는 수동 재구성 없이 유지 관리 기간 동안 바이패스 연결을 유지하기 위해 더 긴 지연을 설정합니다.

4. 산업용 광전송 시스템
안정적인 타이밍 전환은 공장, 에너지 및 철도 운송의 열악한 전력 환경에서 순간적인 전력 저하로 인해 발생하는 빈번한 광 경로 전환을 방지합니다.

주요 특징

1. 프리미엄 광학 성능
매우 낮은 삽입 손실과 최소한의 파장/온도/편파로 인한 신호 감쇠를 자랑하며, 탁월한 누화 억제 기능과 함께 파이버 채널 간의 신호 간섭을 제거합니다. 다중 모드 및 단일 모드 광섬유 버전은 전대역 광 신호 전송 요구 사항을 충족합니다.


2. 유연한 시간 지연 제어
1~8분 조정 가능한 지연 모드를 갖춘 다중 속도 DIP 토글 스위치 내장; 공장 기본값은 즉각적인 전환을 위한 지연 기능을 비활성화하여 자동화된 광학 테스트 작업흐름을 위한 맞춤형 트리거 타이밍을 활성화합니다.


3. 이중 전원 중복 입력

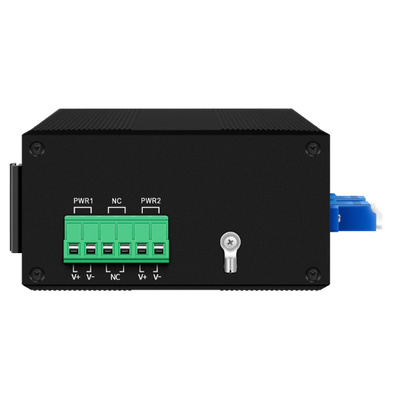

역극성 보호 기능이 내장된 광범위한 12~52VDC 및 110~240VAC 이중 전원 액세스를 지원하여 전원 공급 장치 불일치로 인해 내부 광학 및 전기 구성 요소가 손상되는 것을 효과적으로 방지합니다.


4. 강력한 산업 적응성
-20°C ~ 70°C의 넓은 작동 온도 범위, IP40 방진 금속 인클로저, 1억 번의 스위칭 주기가 넘는 긴 서비스 수명, 지속적인 장기 산업 작동을 위한 빠른 10ms 이하의 신호 스위칭 속도.


5. 컴팩트하고 쉬운 배포

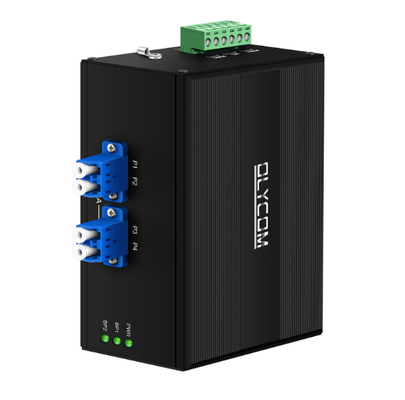

표준 LC 파이버 포트 및 산업용 터미널 전원 커넥터; DIN 레일 장착 설계는 캐비닛 공간을 절약하고 고밀도 통합 광섬유 통신 시스템과 완벽하게 호환됩니다.

차원
