광섬유 확장기 8채널 양방향 DIN35 장착 CE를 통한 접점 폐쇄

광섬유 링크 변환기를 통한 Olycom 산업용 접점 폐쇄

소개

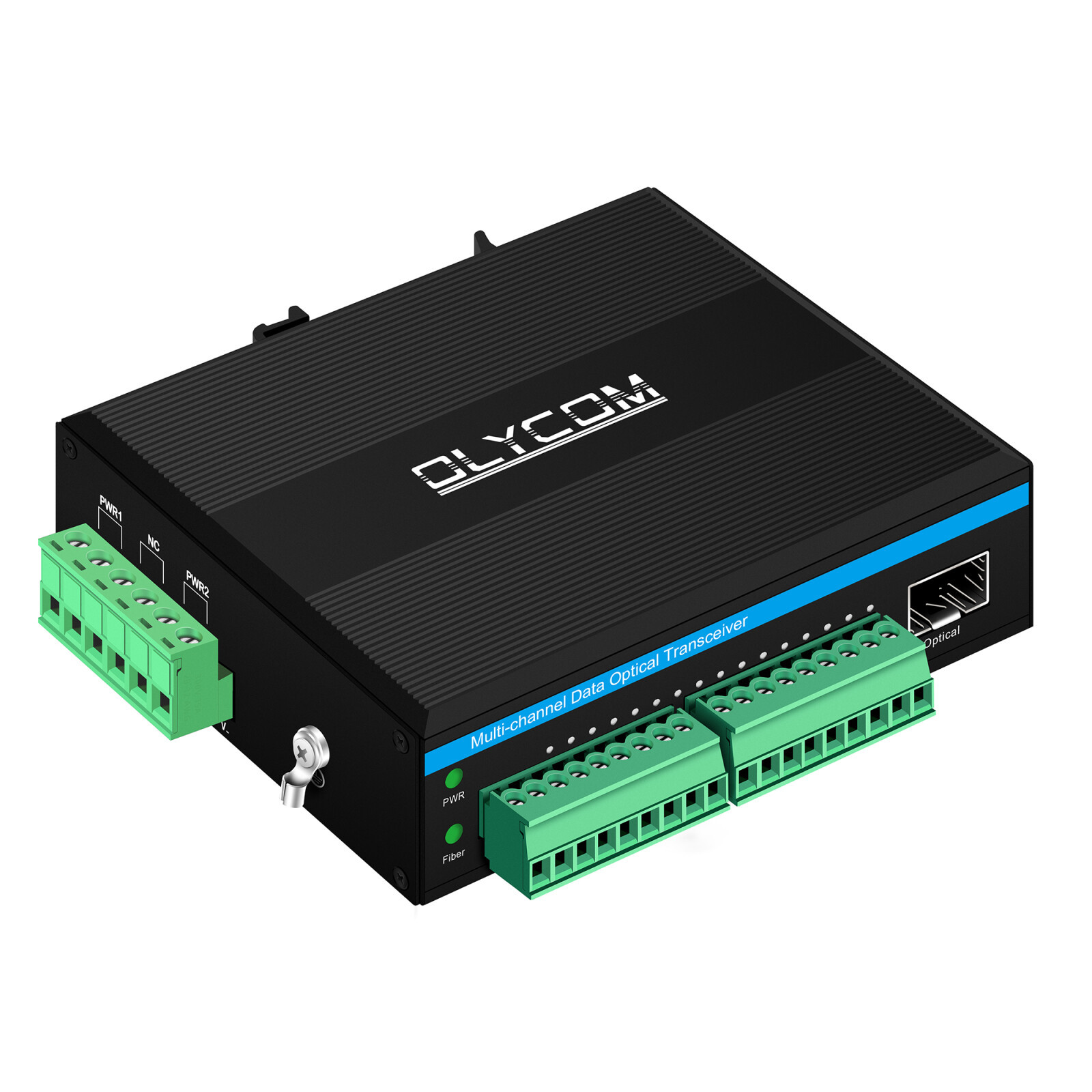

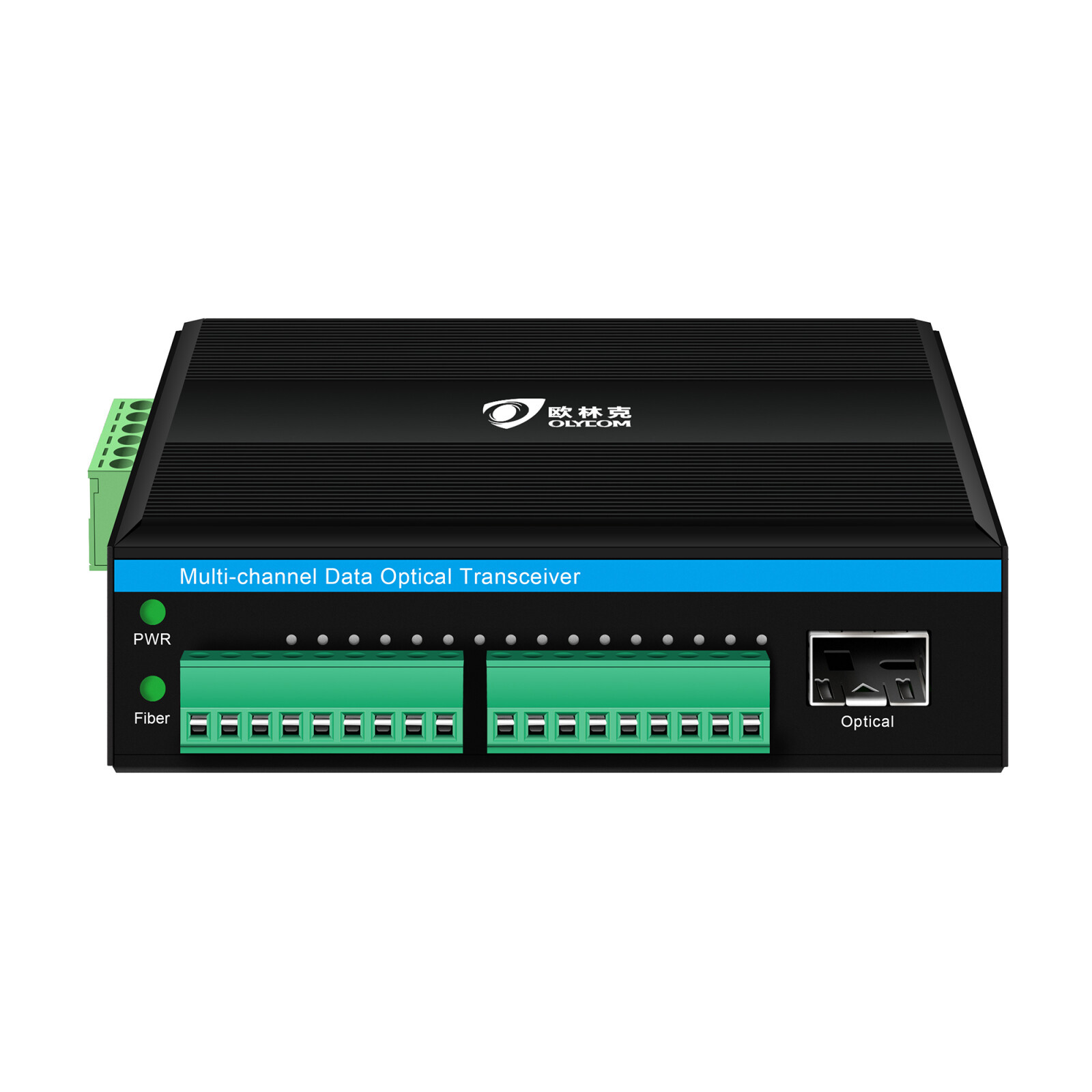

• 미션 크리티컬 모니터링 및 제어 시스템용으로 설계된 Olycom IM610-8KWTR은 단일 광섬유를 통해 최대 8개의 독립적인 접점 폐쇄(알람/바이너리) 신호를 전송하는 견고한 DIN 레일 장착형 광전자 변환기입니다.
• WDM(파장 분할 다중화) 기술을 활용하여 단 하나의 가닥에서 전이중 양방향 통신을 달성하여 케이블 인프라 비용을 대폭 줄이고 장거리 배포를 단순화합니다.
• 넓은 입력 전압 범위(12~52V DC)와 산업용 등급 구성 요소 선택은 영하의 추위부터 뜨거운 열기까지 열악한 환경에서도 안정적인 작동을 보장하므로 분산 감지 및 작동 네트워크를 위한 이상적인 백본이 됩니다.

글머리 기호

• 진정한 갈바닉 절연 – EMI, RFI 및 문제가 되는 접지 루프를 제거하여 전기적으로 잡음이 많은 변전소나 공장 현장에서도 깨끗한 신호 전송을 보장합니다.
• 극도의 광학 예산 – 최대 30dB의 링크 손실을 지원하므로 리피터 없이 2km(멀티모드)에서 최대 80km(단일 모드)까지의 거리에 걸쳐 유연하게 설치할 수 있습니다.
• 다양한 I/O 호환성 - TTL, RS-232/422/485 또는 건식 접점 스위치 신호를 수신 및 출력하고 직접 액추에이터 제어를 위해 릴레이 출력을 구동할 수 있습니다.
• 내구성이 뛰어납니다. -40°C~+75°C에서 작동하고 0~95% 비응결 습도를 견딥니다. 실외 또는 노출 설치를 위한 낙뢰/서지 보호 기능이 통합되어 있습니다.

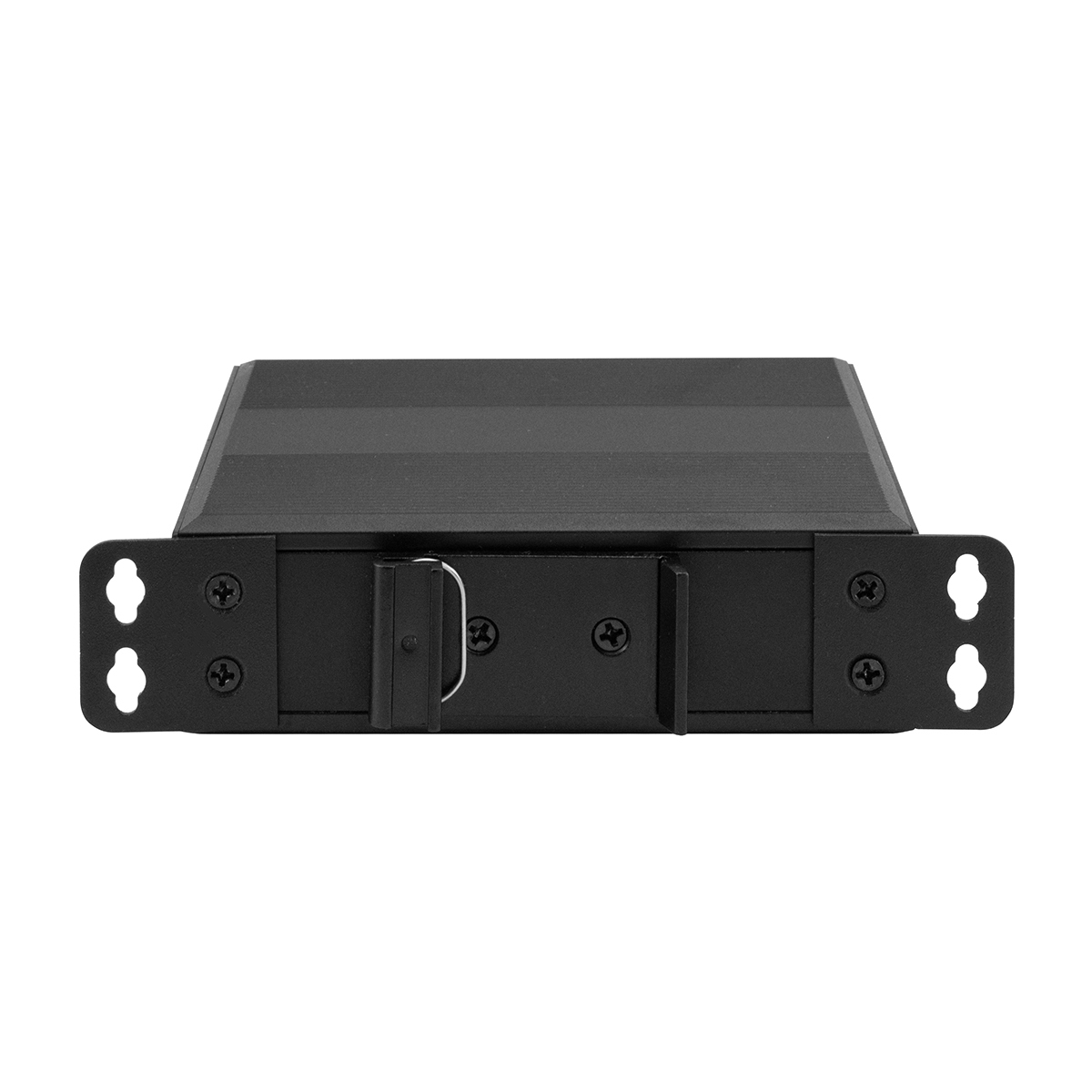

• 컴팩트하고 도구 친화적인 공간 절약형 113.8×93×35mm 하우징, 0.30kg의 경량 및 SFP 기반 광학 인터페이스를 통해 신속한 현장 교체 및 미래 보장형 업그레이드가 가능합니다.

애플리케이션

• IM610‑8KWTR은 안정적인 장거리 상태 모니터링과 원격 제어가 가장 중요한 시나리오에서 탁월한 성능을 발휘합니다.
• 일반적인 사용 사례는 다음과 같습니다.
• 교통 인프라 – 유료 스테이션 경보 패널, 고속도로 주변 침입 감지 및 터널 비상 호출 시스템.
• 도시 감시 네트워크 – 안전한 도시 계획을 위한 도시 전체의 신호등 상태 피드백 및 보안 센서 백홀.
• 산업 및 유틸리티 자산 - 석유, 가스, 전력 부문의 원격 탱크 레벨 경보, 파이프라인 밸브 위치 모니터링, 변전소 차단기 상태 보고.
• 공공 장소 및 중요 시설 – 경기장, 공항, 기차역의 화재/침입 센서
• 방송 및 이벤트 – 라이브 TV/오디오 전송 체인에 대한 실시간 장비 오류 신호를 보내 중단 없는 프로그램 전달을 보장합니다.

차원

QC 프레임워크

1. 기준
ISO9001, CE, FCC, RoHS, IEEE, ITU-T 준수
고객 사양 및 주요 성능 지표에 맞춰 조정

2. 프로세스
IQC: 구성 요소(광학, PCB, 전원) 확인
생산: AOI + 조립 검증
기능: 처리량, VLAN/QoS, 파장, OSNR
신뢰성: 온도, 습도, 진동 테스트
번인: 부하 스트레스 + 안정성 모니터링
최종 : 검사 + 전체 기능 점검

3. 도구
OSA, 트래픽 생성기, 프로토콜 분석기
환경 및 진동 테스트 시스템

4. 시스템
완전한 추적성, 테스트 기록, QC 소프트웨어

5. 개선
근본 원인 분석 + 고객 피드백 루프
