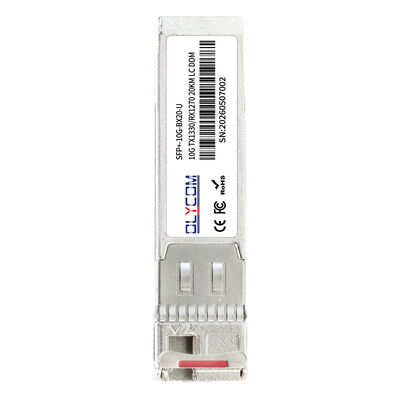

10G Sfp+ 광 모듈 단일 모드 1270/1330nm 20km
절대 최대 등급
|
매개 변수 |
기호 |
분 |
맥스 |
단위 |
|
공급 전압 |
Vcc |
-0.5 |
4.5 |
V |
|
저장 온도 |
Ts |
-40 |
+85 |
°C |
|
작동 습도 |
- |
5 |
85 |
% |
권장 운영 조건
|
매개 변수 |
기호 |
분 |
전형적 |
맥스 |
단위 |
|
|
작동용 온도 |
표준 |
Tc |
0 |
|
+70 |
°C |
|
연장 |
- 20 |
|
+80 |
°C |
||
|
산업 |
-40 |
|
+85 |
°C |
||
|
전원 공급 전압 |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
전원 공급 전류 |
Icc |
|
|
350 |
mA |
|
|
데이터 비율 |
|
1.0 |
10.3 |
10.7 |
Gbit/s |
|
광학 및 전기적 특성
|
매개 변수 |
기호 |
분 |
전형적 |
맥스 |
단위 |
참고문서 |
||
|
송신기 |
||||||||
|
중앙 파장 |
λc |
1260 |
1270 |
1280 |
nm |
|
||
|
스펙트럼 폭(-20dB) |
Δλ |
|
|
1 |
nm |
|
||
|
사이드 모드 억제 비율 |
SMSR |
30 |
- |
|
dB |
|
||
|
평균 출력 전력 |
P밖으로 |
-3 |
|
+2 |
dBm |
1 |
||
|
멸종 비율 |
응급실 |
3.5 |
|
|
dB |
|
||
|
데이터 입력 스윙 미분 |
VIN |
180 |
|
850 |
mV |
2 |
||
|
입력 차차 저항 |
ZIN |
90 |
100 |
110 |
오 |
|
||
|
TX 비활성화 |
비활성화 |
|
2.0 |
|
Vcc |
V |
|
|
|
활성화 |
|
0 |
|
0.8 |
V |
|
||
|
TX 오류 |
잘못 |
|
2.0 |
|
Vcc |
V |
|
|
|
정상 |
|
0 |
|
0.8 |
V |
|
||
|
수신기 |
||||||||
|
중앙 파장 |
λc |
1320 |
1330 |
1340 |
nm |
|
||
|
수신기 감수성 |
|
|
|
-14.4 |
dBm |
3 |
||
|
수신기 과부하 |
|
0.5 |
|
|
dBm |
3 |
||
|
부채가 적립된 경우 |
로스D |
|
|
-15.5 |
dBm |
|
||
|
LOS 주장 |
로스A |
-30 |
|
|
dBm |
|
||
|
LOS 히스테레스 |
|
0.5 |
|
|
dB |
|
||
|
데이터 출력 스윙 미분 |
V밖으로 |
300 |
|
900 |
mV |
4 |
||
|
로스 |
높은 |
2.0 |
|
Vcc |
V |
|
||
|
낮은 |
|
|
0.8 |
V |
|
|||
기계적 사양
FAQ
OSBLXG20D-23은 단일 모드 섬유 (SMF) 를 통해 고속 광 통신을 위해 설계된 10Gbps SFP + BIDI 광 수신기입니다. 10G 이더넷, 데이터 센터 상호 연결,LTE 프론트라인, 그리고 다른 고속 광망 연결.
이 모듈은 최대20km 전송 거리단일 모드 섬유 (SMF) 를 통해, 시스템 조건과 섬유 품질에 따라
네, 완전히 지원합니다실시간 DDM (DOM)다음을 포함한 기능
이것은 시스템 유지보수 및 네트워크 문제 해결에 도움이 됩니다.
두 가지 버전이 있습니다:
상업용과 산업용 환경 모두에 적합합니다.
모든 표준 SFP+ 호스트 장치와 호환됩니다.
