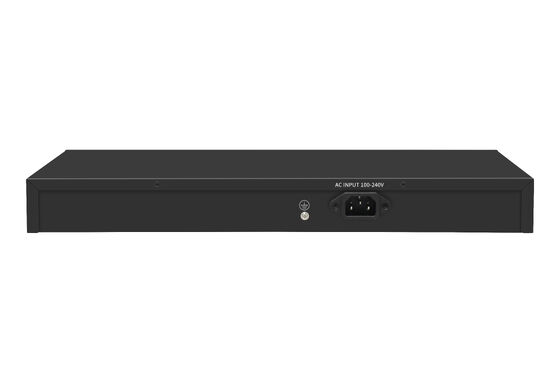

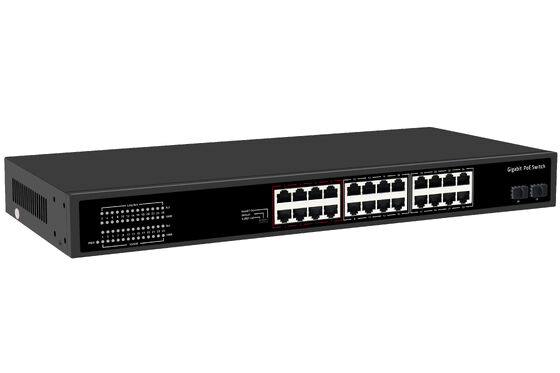

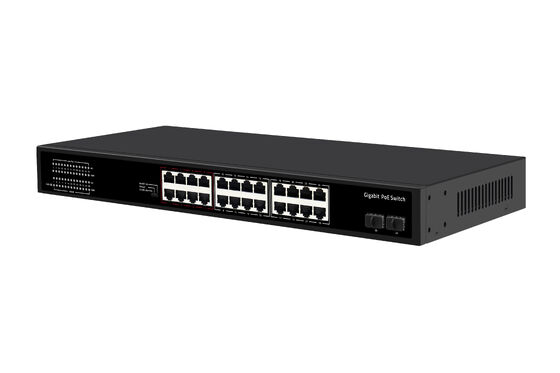

Olycom 24 포트 CCTV PoE 광 네트워크 스위치
|
I/O 인터페이스 |
|
|
전원 |
AC100-240V 50/60Hz |
|
이더넷 |
24*기가비트 PoE 포트 2*업링크 포트 2*기가비트 SFP 포트 |
|
칩셋 솔루션 |
EN8850DH, RTL8238B |
|
성능 |
|
|
대역폭 |
56Gbps |
|
패킷 전달 속도 |
41.644Mpps |
|
메모리 캐시 |
3Mbit |
|
MAC 주소 |
8K |
|
점보 프레임 |
9.6Kbytes |
|
전송 모드 |
스토어 앤 포워드 |
|
MTBF |
100000 시간 |
|
표준 |
|
|
네트워크 프로토콜 |
IEEE802.3 (10Base-T) IEEE802.3u (100Base-TX) IEEE802.3ab (1000Base-TX) IEEE802.3x (흐름 제어) |
|
PoE 프로토콜
|
IEEE802.3af(15.4W) IEEE802.3at(30W) |
|
네트워크 매체
|
10Base-T : Cat3, 4, 5 이상 UTP(≤100m) 100Base-TX : Cat5 이상 UTP(≤100m) 1000Base-TX : Cat5 이상 UTP(≤100m) |
|
인증서 |
|
|
안전 인증서 |
CE, FCC, RoHS |
|
환경 표준 |
|
|
작업 환경 |
작동 온도: -10~50°C 보관 온도: -40~70°C 작동 습도: 10%~90%, 비응축 보관 온도: 5%~95%, 비응축 |
|
기능 표시등 |
|
|
표시등 |
PWR(전원), 1-28 녹색등(링크&데이터), 1-24(노란색등), PoE LED 키 |
|
PWR |
켜짐: 전원 켜짐 꺼짐: 전원 꺼짐 |
|
1-28 녹색등 (링크&데이터) |
켜짐: 링크 정상 꺼짐: 링크 차단 깜박임: 데이터 전송 중 |
|
PoE 최대 PoE 전원 표시등 |
꺼짐: PoE 전력 사용량이 90% 미만임을 나타냄 깜박임: PoE 전력 사용량이 90% ≤ P ≤ 95%임을 나타냄 켜짐: PoE 전력이 95% 사용됨을 나타냄 |
|
모드 DIP 스위치 표시등 |
켜짐: 확장 켜짐 꺼짐: 확장 꺼짐 |
|
1-24 (노란색등)
|
켜짐: PoE 전원 공급 정상 꺼짐: PoE 전원 미공급 |
|
PoE LED 키 |
듀얼 컬러 라이트 선택: 기본 녹색(링크 데이터), 노란색 라이트 전환(PoE) |
|
확장 DIP 스위치 |
꺼짐: 일반 모드, 모든 인터페이스가 서로 통신할 수 있으며, 전송 거리는 100미터 미만, 전송 속도는 10/100/1000M 자동 적응; 포트 AI 모드가 비활성화됨 켜짐: 링크 확장 모드, 17-24 포트 10M 강제, 링크 250M(PoE 감시 기능 활성화), 포트 AI 모드가 활성화됨; |
|
물리적 구조 |
|
|
구조 크기 |
제품 치수: 440*280*44mm 패키지 치수: 500*365*85mm 제품 순중량: 3.565KG 제품 총중량: 4.264KG |
|
포장 정보 |
카톤 치수: 520*445*385mm 포장 수량: 5개 포장 중량: 22.3KG |
|
전원 전압 |
입력 전압: AC 100-240 V 50-60Hz 공급 전력: 52V /7.69A |
|
전력
|
비 PoE 보드 전력: 최대 15W PoE 전력: 최대 380W |
|
포장 목록 |
스위치 1개, 전원 코드 1개, 사용자 설명서 1개, 인증서 1개 |
기능
이 PoE 스위치는 2개의 업링크 포트와 2개의 기가비트 SFP 포트와 함께 24개의 기가비트 PoE 포트를 자랑합니다.
다양한 이더넷 표준에 대한 강력한 지원을 제공하여 원활하고 고속의 데이터 전송을 보장합니다.
이 장치에는 자동 전원 감지, 제로 구성 설정 및 다양한 VLAN 모드 지원과 같은 지능형 기능이 함께 제공됩니다. 또한 전기 서지 및 정전기 방전에 대한 보호 기능이 포함되어 있어 다양한 환경에서 안정성을 보장합니다.
응용 프로그램
이 PoE 스위치는 통신, 교육, 정부 및 보안 부문과 같이 고성능 네트워킹 솔루션을 요구하는 산업에 적합합니다.
광대역 사설망에서 멀티미디어 전송에 이르기까지 다양한 응용 프로그램에 사용되며 제어 신호, 이미지 및 데이터를 동시에 전송할 수 있는 기능을 제공합니다.
이 장치의 다용성은 실시간 모니터링 및 화상 회의로 확장되어 다양한 네트워크 환경에 원활하게 통합될 수 있습니다.
