5 포트 강화형 패스트 이더넷 광 스위치
사양
|
제품명 |
10/100Mbps 산업용 광 스위치(1F+4TP) |
|
모델 번호 |
IM-FS140FE |
|
포트 |
1x100M SFP 광 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500미터 4x10/100M UTP RJ45(MDI/MDIX 자동 감지 지원) 1x6핀 전원 터미널 블록 |
|
프로토콜 |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) |
|
스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연: <10us 시스템 대역폭: 1Gbps (트래픽 정체 없음) 전달 속도: 1.488Mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100BASE-TX: CAT5 이상 차폐 연선(≤100m) |
|
LED |
전원, 광, 네트워크, PoE PWR: 전원
광: FX1 켜짐: 전송 정상 꺼짐: 전송 비정상(광 모듈 불량 또는 연결 끊김)
구리 주황색: PoE 표시등 켜짐: PoE 작동 중 꺼짐: PoE 작동 안 함 또는 PoE 비지원 장치
구리 녹색: 속도 표시등 켜짐: 전송 속도 100Mbps 깜박임: 전송 중 꺼짐: 연결 끊김 또는 작동 속도 10Mbps |
|
소비 전력 |
최대 부하 ≤5W |
|
전원 공급 장치 |
이중화 DC12V~DC52V 입력, 일반 DC12V/DC24V/DC48V 역극성: 지원 |
|
환경 |
작동 온도: -40°C ~ 75°C 보관 온도: -40°C ~ 85°C 작동 습도: 10% ~ 90%, 비응축 보관 습도: 10% ~ 95%, 비응축 |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
기계적 정보 |
하우징: 골판지 금속 하우징, IP40 등급 크기: 114*93*35mm 장착 방법: DIN 레일/벽 장착 무게: 0.35Kg/0.45Kg(순중량/총중량) |
|
보증 |
3년, 평생 기술 지원 |
제품 개요
IM-FS140FE는 전기적으로 노이즈가 많고 환경적으로 까다로운 위치에서 여러 현장 장치를 집계하고 광섬유를 통해 업링크하도록 설계된 컴팩트한 비관리형 패스트 이더넷 산업용 스위치입니다.
초소형 2포트 모델과 비교하여 네트워크 아키텍처를 단순하고 결정론적으로 유지하면서도 더 높은 엣지 장치 밀도를 제공합니다.
이 스위치는 단 하나의 작업에 집중합니다:
구리 기반 산업용 장치와 장거리 광섬유 네트워크 간의 안정적인 이더넷 전달 — 구성, 튜닝 또는 소프트웨어 종속성 없이.
네트워크 역할 및 설계 의도
IM-FS140FE는 일반적으로 현장 집계 계층에 배포됩니다.
여러 근처 산업 장치에서 이더넷 트래픽을 수집하여 단일 광섬유 링크를 통해 제어실, 변전소 또는 중앙 네트워크 캐비닛으로 업스트림으로 전달합니다.
설계는 다음을 가정합니다:
고정 토폴로지
예측 가능한 트래픽 패턴
장기간 무인 작동
관리 인터페이스가 없고 시간이 지남에 따라 동작 변경이 없으므로 구성 드리프트 및 소프트웨어 관련 불안정성이 제거됩니다.

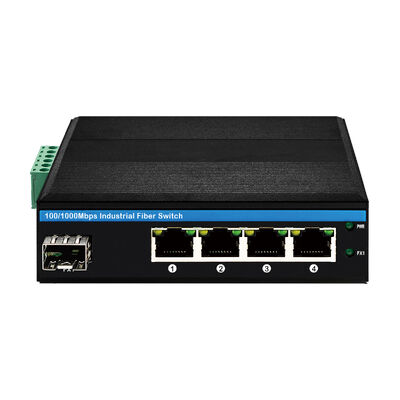

인터페이스 레이아웃 및 연결 논리
이 스위치는 다음을 결합합니다:
로컬 장치 액세스를 위한 4개의 패스트 이더넷 RJ45 포트
광섬유 업링크를 위한 1개의 패스트 이더넷 SFP 포트
구리 포트는 속도, 이중화 및 배선 극성을 자동으로 감지하여 PLC, 센서, RTU, HMI 및 레거시 컨트롤러에 직접 연결할 수 있습니다.
SFP 인터페이스는 멀티모드 및 단일모드 광학 장치를 모두 지원하며, 짧은 캐비닛 내 링크부터 최대 120km의 장거리 연결까지 확장 가능합니다.
이 레이아웃은 구리 거리 제한을 훨씬 초과하여 확장해야 하는 중소 규모 장치 클러스터에 적합합니다.
트래픽 처리 특성
패킷 전달은 저장 및 전달 아키텍처를 기반으로 하여 프레임 무결성 및 프로토콜 준수를 보장합니다.
흐름 제어 메커니즘은 혼잡 시 트래픽을 자동으로 규제합니다:
전이중 링크의 경우 IEEE 802.3x
반이중 작동의 경우 백프레셔
충분한 내부 버퍼링을 통해 스위치는 업링크 대역폭이 제한된 경우에도 여러 장치에서 발생하는 짧은 트래픽 버스트를 패킷 손실 없이 흡수할 수 있습니다.
산업용 신뢰성 및 환경 내성
IM-FS140FE는 상용 스위치가 작동할 수 없는 곳에서도 작동하도록 제작되었습니다.
금속 인클로저는 먼지와 물리적 충격으로부터 IP40 보호 기능을 제공합니다.
내부 설계는 산업용 EMS 요구 사항을 충족하여 다음 사항에 대한 내성을 제공합니다:
정전기 방전
전기적 고속 과도 현상
전도성 간섭
이 스위치는 -40°C ~ +75°C의 온도 범위에서 안정적으로 작동하며 응축 없이 높은 습도를 견딥니다.
이러한 특성으로 인해 제어 캐비닛, 도로변 인클로저, 변전소 및 반옥외 설치에 배포할 수 있습니다.

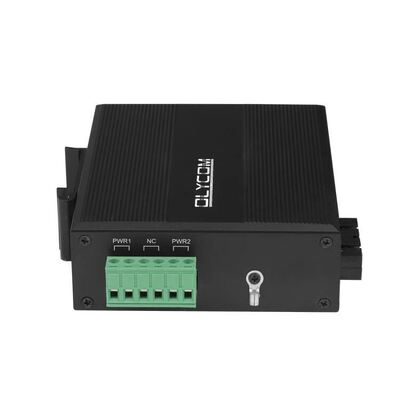

전원 입력 및 설치 전략
광범위한 DC 입력(12~52V)은 산업용 전원 버스 및 백업 시스템과의 호환성을 보장합니다.
역극성 보호 기능은 현장에서의 설치 오류를 최소화합니다.
낮은 전력 소비는 팬리스 작동을 지원하고 열 스트레스를 줄여 서비스 수명을 연장합니다.
컴팩트한 하우징과 DIN 레일 장착 설계는 공간이 제한된 산업용 패널에 신속하게 설치할 수 있도록 합니다.
IM-FS140FE가 일반적으로 사용되는 곳
현장 장치 집계 노드
제조 셀 및 공정 영역에서 여러 PLC, 센서 또는 컨트롤러의 데이터를 수집하여 광섬유 백본으로 전달합니다.
교통 및 도로 시스템
도로변 또는 선로변 캐비닛에 설치하여 신호 제어기, 감지기 및 모니터링 장비를 중앙 집중식 교통 또는 철도 시스템에 연결합니다.
에너지 및 유틸리티 인프라
변전소, 펌프 스테이션 및 정수 시설에서 분산된 현장 장비를 장거리 광섬유로 연결하는 데 사용됩니다.
가혹한 산업 현장
먼지, 진동 및 전기적 노이즈가 불가피한 광산, 석유화학 플랜트 및 야금 시설에 적합합니다.
레거시 네트워크를 위한 광섬유 확장
여러 로컬 연결을 단일 장거리 광섬유 링크로 변환하여 구리 기반 산업용 이더넷 장치의 도달 범위를 확장합니다.
이 모델이 존재하는 이유
IM-FS140FE는 초소형 컨버터와 완전 관리형 산업용 스위치 사이의 격차를 해소합니다.
다음과 같은 기능을 제공합니다:
기본 모델보다 더 많은 장치 용량
관리형 스위치보다 낮은 복잡성
운영 오버헤드 없이 확장 가능한 엣지 연결이 필요한 산업용 네트워크의 경우,
IM-FS140FE는 실용적이고 안정적인 선택입니다.
관리형인가요?
A: 아니요, 이 시리즈는 비관리형입니다.
다른 관리형 시리즈도 선택 가능합니다.
어떤 설치 방법을 지원하나요?
A: DIN 레일 및 벽 장착을 지원합니다.
특수 장착 키트가 필요한 경우, 이전에 처리한 적이 있으므로 괜찮습니다.
라벨 내용을 작성하는 데 도움을 줄 수 있나요?
A: 네, 모델명/로고/설명을 라벨에 넣어야 하는 경우 알려주십시오.
표준 언어는 영어입니다.
한국어, 이탈리아어 또는 러시아어와 같은 다른 언어에 관한 것이라면 정확한 형식을 보내주시면 복사하여 붙여넣겠습니다.
장치에 제 로고를 넣을 수 있나요?
A: 네, 저희는 OEM 제조업체입니다.
로고를 PS/AI 형식으로 보내주시면 나머지는 저희가 처리하겠습니다.
포장 상자에는 무엇이 들어 있나요?
A: 장치, 보호 폼, 사용자 설명서 및 보증 카드가 들어 있습니다.
일부 모델의 경우 콘솔 케이블 또는 장착 행거와 같은 추가 재료가 제공됩니다.
