24 포트 2.5G 스마트 관리형 PoE 광 스위치
사양
| 제품명 |
24 포트 1G 2.5G 산업용 PoE 광 스위치 (12F+12TP) |
| 모델 번호 |
IM-FP121212GW |
| 포트 |
12 x 1000Mbps SFP 포트
12 x 10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원)
|
| 표준 |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAN ID |
4096 |
| 점보 프레임 |
9.6KB |
| MAC 주소 테이블 크기 |
8K |
| PoE 표준 |
IEEE802.3af, IEEE802.3at |
| 스위칭 기능 |
전송 모드: 저장 및 전달
시스템 대역폭: 108Gbps (트래픽 정체 없음)
DRAM 크기: 128M
Flash 크기: 16M
패킷 버퍼 크기: 4Mb
VLAN ID: 4096
MAC 주소 테이블 크기: 8K
점보 프레임: 9.6KB
|
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선 (≤100m)
100/1000BASE-TX: CAT5 이상 차폐 연선 (≤100m)
SFP 포트 전송 거리: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
전원, 네트워크, 광 |

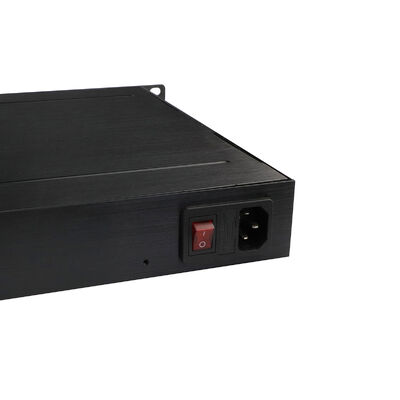

| 전원 공급 장치 |
입력 전압: AC220V
비극성 전원 입력: 지원
|
| 환경 |
작동 온도: -40℃ ~ 75℃
작동 습도: 5% ~ 95%, 비응축
|
| 인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| 기계적 정보 |
안전 등급: IP30
크기: 483x 294.6 x 44.5mm
|
| 보증 |
1년 이내 교체; 3년 수리 |
무엇인가
IM-FP121212GW는 대량의 전원 공급 장치, 장거리 광 링크 및 중앙 집중식 제어가 안정적으로 공존해야 하는 환경을 위해 설계된 완전 관리형 산업용 PoE 이더넷 스위치입니다.
이 스위치는 별도의 전원 시스템, 분산된 스위치 또는 빈번한 수동 개입에 의존할 수 없는 산업용 네트워크를 위해 제작되었습니다.
이 장치는 고밀도 PoE 공급, 광 기반 백본 연결 및 산업 등급 관리를 단일 플랫폼으로 통합합니다.
배포되면 전원을 공급하고 데이터를 전달하며 네트워크 정책을 지속적으로, 24시간 내내 시행하는 안정적인 인프라 노드가 됩니다.
무엇을 연결하는가
12개의 기가비트 RJ45 포트는 산업용 엣지 장비에 대한 밀집된 액세스를 제공합니다.
각 구리 포트는 속도 및 이중 설정 협상을 자동으로 수행하며 단일 이더넷 케이블을 통해 데이터와 전기 에너지를 모두 공급합니다.
일반적으로 연결되는 장치는 다음과 같습니다:
IP 카메라
무선 액세스 포인트
VoIP 및 인터콤 시스템
PoE 지원 산업용 터미널
12개의 기가비트 SFP 광 포트는 네트워크의 광 백본을 형성합니다.
이 포트는 단일 모드 및 다중 모드 광섬유를 모두 지원하여 짧은 로컬 링크부터 최대 100km까지의 거리를 지원합니다.
이를 통해 스위치는 대규모 산업 현장, 철도 회랑, 유틸리티 네트워크 또는 캠퍼스 규모 설치의 중심에 위치할 수 있습니다.
전원은 어떻게 공급되는가
PoE 기능은 스위치에 직접 내장되어 있습니다.
모든 12개의 구리 포트는 IEEE 802.3af를 준수하며 포트당 최대 15.4W를 공급합니다.
총 PoE 전력 예산은 340W에 달하여 외부 인젝터 없이 연결된 모든 장치에 동시에 전원을 공급할 수 있습니다.
전원은 표준 카테고리 5 이더넷 케이블을 통해 완전히 공급됩니다.
장치 측에 로컬 전원 어댑터가 필요하지 않습니다.
이는 설치를 단순화하고, 장애 지점을 줄이며, 특히 실외 또는 접근하기 어려운 위치에서 장기적인 유지 보수 비용을 절감합니다.
네트워크에서 어떻게 작동하는가
IM-FP121212GW는 관리형 산업용 스위치입니다.
수동적으로 작동하지 않습니다.
트래픽 이동 방식, 장애 처리 방식 및 장치 격리 방식을 능동적으로 제어합니다.
링 보호 메커니즘과 스패닝 트리 프로토콜을 통해 네트워크는 링크 장애로부터 밀리초 내에 복구할 수 있습니다.
이는 연결 손실이 현장 장치에 대한 전원 손실을 의미할 수도 있는 대규모 PoE 배포에서 필수적입니다.
트래픽은 저장 및 전달 방식을 사용하여 결정론적으로 처리됩니다.
제어 신호 또는 실시간 비디오와 같은 지연에 민감한 데이터는 우선 순위가 지정될 수 있으며, 중요하지 않은 트래픽은 제한됩니다.
대용량 데이터 프레임은 효율적으로 처리되어 과부하 시 혼잡을 방지합니다.
네트워크는 어떻게 분할되는가
스위치는 여러 VLAN 모델을 지원하여 추가 하드웨어 없이 네트워크를 논리적으로 분할할 수 있습니다.
트래픽은 다음을 통해 분리할 수 있습니다:
포트
MAC 주소
IP 서브넷
프로토콜
VLAN 변환을 통해 다른 네트워크 도메인을 깔끔하게 상호 연결할 수 있습니다.
멀티캐스트 트래픽은 엄격하게 제어됩니다.
비디오 스트림 및 실시간 데이터 흐름은 필요한 곳으로만 전달되어 대규모 카메라 또는 센서 배포에서 불필요한 대역폭 소비를 방지합니다.
액세스는 어떻게 제어되는가
보안은 여러 수준에서 시행됩니다.
장치는 네트워크에 액세스하기 전에 인증해야 합니다.
포트는 ID, 주소 또는 정책별로 제한될 수 있습니다.
무단 액세스, 스푸핑 시도 및 주소 오용은 적극적으로 차단됩니다.
관리 액세스는 암호화된 프로토콜을 사용하여 보호됩니다.
구성, 모니터링 및 진단은 네트워크에 불필요한 위험을 노출하지 않고 원격으로 수행할 수 있습니다.
어떻게 관리되는가
스위치는 다양한 운영 환경에 맞게 여러 관리 방법을 지원합니다.
엔지니어는 다음을 통해 구성하고 모니터링할 수 있습니다:
명령줄 액세스
웹 기반 인터페이스
SNMP 기반 네트워크 관리 시스템
펌웨어 업데이트는 중복 메커니즘으로 보호되어 실패한 업그레이드가 작동을 방해하지 않도록 합니다.
내장된 진단 도구는 케이블 결함을 신속하게 찾는 데 도움이 되어 현장 문제 해결 시간을 단축합니다.
시간 동기화, 로깅 및 모니터링 기능은 스위치가 중앙 집중식 산업 관리 플랫폼에 깔끔하게 통합될 수 있도록 합니다.
산업 환경에서 어떻게 살아남는가
IM-FP121212GW는 물리적 및 전기적 스트레스 하에서 지속적인 작동을 위해 제작되었습니다.
-40℃ ~ +85℃에서 안정적으로 작동합니다.
습도 내성은 5% ~ 95% (비응축)입니다.
금속 IP30 등급 인클로저는 내부 구성 요소를 먼지와 기계적 충격으로부터 보호합니다.
스위치는 진동, 충격, 전기 서지, 정전기 방전 및 전자기 간섭을 견딥니다.
중장비, 전력 장비 및 철도 시스템 근처에 배포하기에 적합합니다.
어떻게 전원이 공급되는가
장치는 듀얼 DC 48V 비극성 전원 입력을 사용합니다.
비극성 설계는 배선을 단순화하고 현장에서 설치 오류를 줄입니다.
이중화된 전원 입력은 미션 크리티컬 배포에서 가용성을 향상시킵니다.
가장 적합한 곳
산업용 PoE 감시 네트워크
공장, 광산, 석유화학 플랜트 및 경계 보안 구역의 카메라 시스템에 전원을 공급하고 관리합니다.
멀티캐스트 최적화는 과도한 조정 없이 비디오 효율성을 향상시킵니다.
대규모 자동화 환경
PLC, HMI, 센서 및 PoE 지원 터미널에 대한 밀집된 연결을 지원합니다.
트래픽 우선 순위 지정은 제어 신호가 안정적으로 전달되도록 합니다.
운송 및 철도 시스템
도로변 캐비닛, 역 및 철도 회랑을 위해 설계되었습니다.
장거리 광 포트는 선형 배포를 지원하며, 링 보호는 연속성을 보장합니다.
철도 표준 준수는 대중교통 네트워크에 안전하게 통합될 수 있도록 합니다.
에너지 및 유틸리티 인프라
변전소, 풍력 발전소 및 그리드 모니터링 시스템에 사용됩니다.
넓은 온도 내성과 광범위한 광 연결은 실외 및 원격 설치를 지원합니다.
스마트 빌딩 및 산업 단지
중앙 PoE 분배 및 제어 노드 역할을 합니다.
사무실, 생산 및 보안 트래픽을 분리하면서 중앙 집중식 관리를 단순화합니다.
IPv6 지원 IIoT 배포
최신 IPv6 기반 관리 및 통신 모델을 지원합니다.
IIoT 장치, 원격 플랫폼 및 클라우드 연결 시스템의 확장 가능한 통합을 가능하게 합니다.
이 모델이 존재하는 이유
이 스위치는 최소한으로 제작되지 않았습니다.
중앙 집중식으로 제작되었습니다.
다음과 같은 네트워크를 위해 존재합니다:
동일한 장소에서 전원과 데이터가 필요한 장치
장애가 자동으로 복구되어야 함
트래픽이 단순히 전달되는 것이 아니라 제어되어야 함
일반 장비에 적합하지 않은 환경
전원, 연결 및 제어가 통합되는 산업용 배포의 경우,
IM-FP121212GW가 자연스럽게 적합합니다.
WEB 정보
-
케이블 진단 지원 및 결함 지점 찾기 가능
-
IEEE802.3az EEE(에너지 효율 이더넷) 관리 지원, 전력 소비 최적화
-
STP, RSTP, MSTP, ITU-T G.8032 이더넷 보호 링(EPR) 지원
-
QoS, 전송 분류 QoS, CoS, 대역폭 제어(입력/출력 방향), 스톰 억제, 차별화된 서비스 지원
-
IEEE802.1q VLAN, VLAN 포트, MAC 기반 VLAN, IP 서브넷 VLAN, 프로토콜 VLAN, VLAN 변환, MVR 지원
-
동적 IEEE802.3ad LACP 링크 집계, 정적 링크 집계 지원
-
IGMP/MLD snooping V1/V2/V3, IGMP 필터링/변조, IGMP 검색 지원
-
IGMP 에이전트 보고, MLD snooping 지원
-
보안: 포트 및 MAC 기반 IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Cisco® 스타일 CLI, 웹 관리, SNMP v1/v2c/v3, Telnet 지원
-
TFTP 및 HTTP를 통한 소프트웨어 업그레이드 지원, 펌웨어 중복으로 업그레이드 실패 방지
-
DHCP 클라이언트/릴레이/스누핑/스누핑 옵션 82/릴레이 옵션 82 지원
-
RMON, MIB II, 미러링, 이벤트 로그, DNS, NTP/SNTP, IEEE802.1ab LLDP 지원
-
IPV6 Telnet 서버/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL 지원
액세서리
| 산업용 광 모듈 |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX(1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
