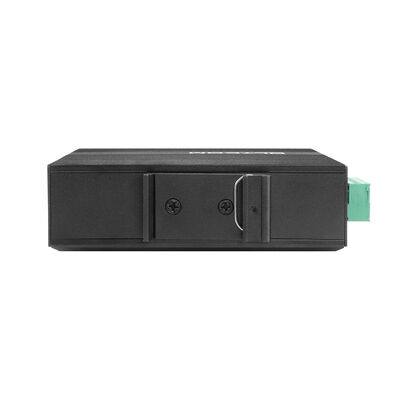

미니 산업 네트워크 PoE 스위치 10/100Mbps SFP 슬롯 패스트 이더넷 DC48V DIN 장착

제품 이름

10/100Mbps 산업 PoE 섬유 스위치 ((1F+2TP)

모델 번호

IM-FP122FE

항구

1x100M SFP 섬유

SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km

MM: 1310nm, 2km; 850nm, 500미터

2x10/100M UTP RJ45 (MDI/MDIX 자동 감지 지원)

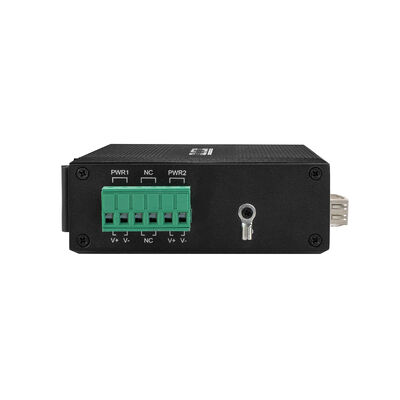

1x6-PIN 전원 터미널 블록

조약

IEEE 802.3 (Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3af 15.4W (PoE)

IEEE 802.3 at 30W ((PoE+)

변경 기능

전송 방식: 저장 및 전달

전송 지연: <10s

시스템 대역폭: 0.6Gbps (트래픽 혼잡이 아닌 경우)

전송 속도: 0.4464Mmps

MAC: 4K

패킷 버퍼 크기: 1.75Mb

네트워크 미디어

10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m)

100BASE-TX: CAT5 이상 보호된 트위스트 쌍 (≤100m)

LED

전력, 섬유, 네트워크, PoE

PWR: 힘

섬유: FX1

가동: 전송 정상

꺼져: 전송은 정상적이지 않습니다 (오전 모듈이 고장 났거나 연결이 끊겼습니다)

구리 오렌지: PoE 표시기

전: PoE가 작동하고 있습니다.

꺼: PoE가 작동하지 않거나 이것은 비 PoE 장치입니다.

구리 녹색: 속도 표시기

가동: 전송 속도는 100Mbps입니다.

깜박이는: 전송 중

꺼: 연결이 끊어졌거나 작동 속도는 10Mbps입니다

전력 소비

PoE≤5W 없이 완전한 부하

전원 공급

PoE 전원 공급 입력 전압: 48V (최대 52V)

단일 PoE 전원 공급 출력 전력: 30W (포트 1~2)
전체 예산: 60W

PoE 출력 전압: 48V

역 연결: 지원

PoE 와이어링

1/2 (V+), 3/6 (V-)

환경

작동 온도: -40°C~75°C

보관 온도: -40°C~85°C

작업 습도: 10%~90%, 응축되지 않습니다.

저장 습도: 10%~95%, 응축되지 않습니다.

산업 표준

ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉

EFT: IEC61000-4-4, 일반 ±6KV

전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV

인증

CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020

EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021

EN 61000-3-3: 2013/A2: 2021/AC:2022

CE-LVD: EN IEC 62368-1: 2020+A112020

FCC: 47 CFR FCC 15부 B (B 클래스) ANSI C63.42014년

기계 정보

껍질: IP40 등급의 코러브 금속 껍질

크기: 114*93*35mm

장착 방법: 딘레일/벽 장착

무게: 0.35Kg/0.45Kg ((순/총)

보증

3년, 평생 기술 지원

산업용 광학 모듈

OSPL1E06D-85

100BASE-FX ((850nm)

OSPL1E06D

100BASE-FX

OSPL1E20D

100BASE-LX

OSPL1E40D

100BASE-EX

OSBL1E20D-35

100BASE-BX-U ((TX 1310 RX1550)

OSBL1E20D-53

100BASE-BX-D ((TX 1550 RX1310)

산업용 DIN 전원 공급 장치

IM-DAC220/DC12V1.67A

AC220V ~ DC12V1.67A, -30°C~70°C

IM-DAC220/DC24V1A

AC220V ~ DC24V1A, -30°C~70°C
