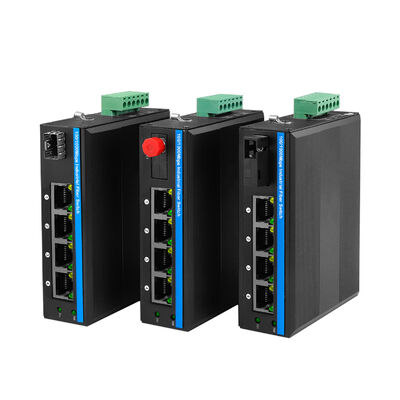

4 포트 PoE/PoE+ 패스트 이더넷 산업용 섬유 스위치
견고한 이더넷 스위치의 기술적 데이터
|
제품 이름 |
10/100Mbps 산업 PoE 섬유 스위치 ((1F+4TP) |
|
모델 번호 |
IM-FP144FE |
|
항구 |
1x100M SFP 섬유 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500미터 4x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) 1x6-PIN 전원 터미널 블록 |
|
조약 |
IEEE 802.3 (Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3 at 30W ((PoE+) |
|
변경 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 1Gbps (트래픽 혼잡이 아닌 경우) 송환율: mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) |
|
LED |
전력, 섬유, 네트워크, PoE PWR: 힘
섬유: FX1 가동: 전송 정상 꺼져: 전송은 정상적이지 않습니다 (오전 모듈이 고장 났거나 연결이 끊겼습니다)
구리 오렌지: PoE 표시기 전: PoE가 작동하고 있습니다. 꺼: PoE가 작동하지 않거나 이것은 비 PoE 장치입니다.
구리 녹색: 속도 표시기 켜고: 전송 속도는 1000Mbps입니다. 깜박이는: 전송 중 꺼: 연결이 끊어졌거나 작동 속도는 10/100Mbps입니다. |
|
전력 소비 |
PoE≤5W 없이 완전한 부하 |
|
전원 공급 |
PoE 전원 공급 입력 전압: 48V (최대 52V) 단일 PoE 전원 공급 출력 전력: 30W (포트 1~4) PoE 출력 전압: 48V 역 연결: 지원 |
|
PoE 와이어링 |
1/2 (V+), 3/6 (V-) |
|
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A112020 FCC: 47 CFR FCC 15부 B (B 클래스) ANSI C63.42014년 |
|
기계 정보 |

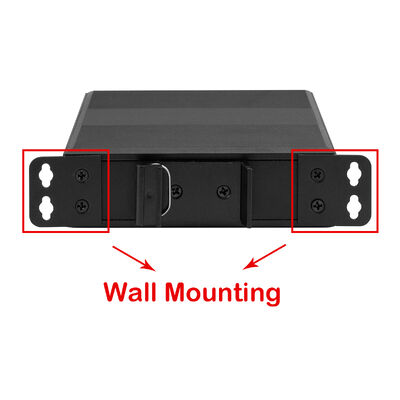

껍질: IP40 등급의 코러브 금속 껍질 크기: 114*93*35mm 장착 방법: 딘레일/벽 장착 무게: 0.35Kg/0.45Kg ((순/총) |
|
보증 |
3년, 평생 기술 지원 |
4 포트 PoE 스위치에 대한 소개
한 섬유 연결 장치 가 여러 장비를 공급 할 필요 가 있을 때
IM-FP144FE는 매우 일반적인 산업 현실을 위해 만들어졌습니다.
큰 스위치가 필요하지 않습니다. 여러 PoE 장치가 가장자리에 안정적으로 작동하고, 모든 것이 단일 광섬유 업링크로 연결되어야 합니다.
4개의 패스트 이더넷 PoE 포트와 1개의 장거리 광섬유 인터페이스로 이 컴팩트 산업 스위치는장치가 설치된 곳에 앉아 있는 것 ∼ 에어컨이 있는 서버룸에 있지 않은 것.
4개의 장치, 1개의 상자, 0개의 구성
실제 배치에서, 현장 엔지니어들은 종종 같은 제약에 직면합니다:
제한된 캐비닛 공간
편리한 AC 소재가 없습니다.
가혹한 전기 및 환경 조건
IM-FP144FE는 간단한 공식으로 답합니다.
4 × IEEE 802.3af PoE 포트 (15.4W 포트당)
1 × 100Mbps SFP 섬유 업링크
관리, 설정, 학습 곡선이 없습니다.
카메라, 무선 AP 또는 PoE 센서는 이더넷 케이블을 통해 즉각적으로 전원을 공급받으며, 섬유 섬유는 데이터를 안전하게 장거리 이동시킵니다.
섬유 가 먼저, 구리 가 있어야 하는 곳 에만
구리 이더넷은 지역적으로 훌륭하지만 거리에서 끔찍합니다.
이 스위치는 구리를 의미 있는 곳에 (최후 100미터) 두고 다른 모든 것을 섬유로 전달합니다.
SFP 포트는 120km까지의 장거리 전송을 지원하며 IM-FP144FE는 다음을 수행할 수 있습니다.
장비 근처에 앉아
전자기 간섭을 피합니다.
야외 및 산업 현장에서 흔한 지상화 및 번개 위험을 우회합니다.
그것은 엉터리 현장 환경과 중앙 통제 네트워크 사이의 깨끗하고 신뢰할 수있는 다리입니다.
무시 될 수 있도록 만들어진 것 (좋은 의미 로)
일단 설치되면, 이 장치는 배경으로 사라지게 됩니다.
-40°C ~ 75°C 작동 범위
IP40 금속 칸막이
ESD, 급증 및 전기 소음으로부터 보호
운송 및 철도 환경에 인증 (EN 50121-4)
팬도 없고 소프트웨어 업데이트도 필요없고 원격 접속도 필요없어
계속 작동하는 것 뿐이죠.
왜 관리 를 받지 않는 것 이 올바른 선택 인가
소규모 PoE 클러스터의 경우, 경영진은 종종 가치보다는 위험을 더합니다.
IM-FP144FE는 의도적으로 다음을 피합니다.
구성 오류
펌웨어 호환성 문제
교육 요구 사항
이것은 수십 개 또는 수백 개의 동일한 장치가 현장에서 예측 가능한 행동을해야하는 대규모 배포에 특히 매력적입니다.
전형적인 배치 시나리오
1컴팩트 감시 클러스터
워크샵, 공장 구역, 또는 주변 지역에 있는 최대 4개의 IP 카메라를 전원화하고 연결합니다. 모두 하나의 광섬유 연결을 통해 비디오를 전송합니다.
2산업용 센서 집계
여러 PoE 센서나 모니터링 장치에서 데이터를 수집하고, SCADA 또는 모니터링 플랫폼에 모든 것을 전송합니다.
3도로 및 철도 부근 설비
교통 시스템과 철도 인프라에서, 하나의 단위는 여러 모니터링 장치를 캐비닛 내부에서 작동시킬 수 있으며, 섬유 섬유는 제어 센터로 장거리 통신을 처리합니다.
4유틸리티 및 원격 시설
서브 스테이션, 펌프 스테이션, 또는 처리 플랜트에서 사용 됩니다. 환경 용인성과 전기 견고성이 고급 스위치 기능보다 더 중요한 곳이죠.
5가혹 한 산업 부지
광업, 석유화학 및 금속 산업 환경은 더 이상의 전력 배선 없이 먼지 내성 장착장과 안정적인 PoE 전달을 통해 혜택을 누릴 수 있습니다.
가져갈 수 있는 것
IM-FP144FE는 대역폭을 확장하거나 트래픽 흐름을 관리하는 것이 아닙니다.
그것은 여러 기기를 깨끗하게 전원 공급하고 데이터를 어려운 환경으로부터 안정적이고 간단하게 몇 년 동안 이동시키는 것입니다.
기계적 도면
언급
액세서리 (DIN 레일 브래킷, 광 모듈, 전원 공급, 패치 코드, 네트워크 케이블 등) 포장 상자에 포함되지 않습니다, 직접 준비하거나 우리에게 전체 세트를 구입하십시오
운송 상자 정보
제품 크기: 11.4*9.3*3.5cm
내부 상자 크기: 23*16.5*5.8cm
제품 무게: 0.35Kg
포장 무게: 0.45Kg
마스터 박스 크기: 67*33*47cm
포장량: 40pcs
포장 무게: 20kg
부속품
|
산업용 광학 모듈 |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
산업용 DIN 전원 공급 장치 |
|
|
IM-DAC220/DC12V1.67A |
AC220V ~ DC12V1.67A, -30°C~70°C |
|
IM-DAC220/DC24V1A |
AC220V ~ DC24V1A, -30°C~70°C |
