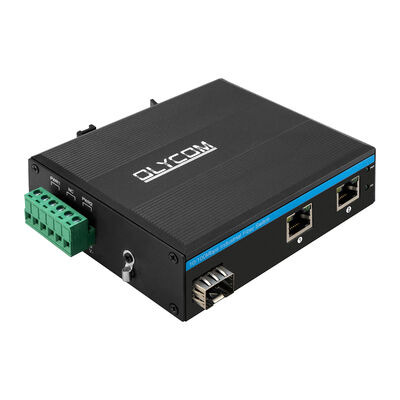

올리컴 컴팩트 4 포트 100M 섬유 네트워크 스위치
4 포트 이더넷 스위치의 주요 특징
1광섬유 첫 번째 산업 토폴로지에 설계되었습니다.
IM-FS220FE는 광섬유 중심의 산업 네트워크 설계에 특히 적합하며, 구리는 가장자리에만 사용됩니다. 두 개의 독립적인 SFP 광섬유 포트를 통해이 장치는 엔지니어들이 관리의 복잡성을 도입하지 않고 간단하면서도 효과적인 과잉을 구축할 수 있도록 합니다.링, 듀얼 호밍, 또는 포인트-투-포인트 토폴로지에서 배포되었든 간에, 스위치는 하나의 광섬유 링크가 중단되는 경우에도 중요한 통신 경로가 계속 사용할 수 있도록 보장합니다.
이 디자인 철학은 IM-FS220FE를 안정성 및 예측성이 고급 소프트웨어 기능보다 더 중요한 설치에 이상적으로 만듭니다. 무인 사이트, 도로변 캐비닛,또는 기존 산업 시스템.
2구성 위험 없이 안정적인 성능
완전히 관리되지 않는 스위치로서, IM-FS220FE는 구성 오류, 펌웨어 의존성 및 소프트웨어 유지보수 주기를 제거합니다.저장 및 전송 아키텍처를 사용하여 트래픽을 즉시 전달합니다., 손상된 패킷을 필터링하고 폭발 조건에서 일관된 처리량을 유지합니다.
풍부한 메모리 리소스 (128M DRAM 및 4Mb 패킷 버퍼) 는 스위치가 투표 시스템, 경보,또는 센서 폭발은 시간 민감한 산업 프로세스에서도 신뢰할 수있는 통신을 보장합니다..
3전기 및 환경 스트레스에 견딜 수 있도록 만들어졌습니다.
산업 환경은 종종 전압 변동, 전자기 간섭 및 극한 온도에 네트워크 장비를 노출시킵니다.IM-FS220FE는 이러한 조건에서 안정적으로 작동하도록 설계되었습니다., 6KV 이더넷 초상압 보호, EMS 레벨 3 면역, 그리고 견고한 금속 장을 결합합니다.
그 넓은 작동 온도 범위 (-40°C ~ 75°C) 는 야외 캐비닛, 경로 부문, 변속소,추가 냉각 또는 환경 제어 시스템이 필요하지 않은 공장 바닥이것은 배치 및 장기적인 운영 비용을 크게 줄입니다.
4산업용 캐비닛에 대한 간소화된 전력 통합
넓은 DC12 ∼ 52V 전력 입력은 제어 전원 공급 장치 및 백업 배터리 시스템을 포함하여 일반적인 산업용 전원으로부터 스위치를 직접 공급 할 수 있습니다.역극성 보호는 설치 및 유지 보수 중에 장치를 추가로 보호합니다..
낮은 전력 소모와 컴팩트 DIN-레일 형태 인 IM-FS220FE는 공간 제한된 제어 캐비닛에 자연스럽게 적합하여 여러 사이트 및 프로젝트에 표준화 할 수 있습니다.
5. 신뢰성-비판적 엣지 네트워크에 대한 이상적인 선택
IM-FS220FE는 신뢰성 중심의 엣지 스위치로 가장 잘 배치되어 있으며, 특히 관리 오버헤드를 도입하지 않고 광섬유 척추에 필드 장치를 연결합니다.
관리 스위치 없이 이중 광선 경로를 필요로 하는 산업 시스템
유지보수 접근이 제한된 원격 또는 무인 사이트
레거시 자동화 네트워크는 구리에서 섬유로 점차적으로 이동합니다.
긴 수명 주기와 운영 단순성을 우선시하는 인프라 프로젝트
방대한 광섬유 연결, 산업용 보호 및 플러그 앤 플레이 동작을 결합함으로써 IM-FS220FE는 균형 잡힌,까다로운 산업 환경에 필요한 저위험 네트워크 솔루션.
산업용 섬유 스위치 사양
|
제품 이름 |
10/100Mbps 산업용 섬유 스위치 ((2F+2TP) |
|
모델 번호 |
IM-FS220FE |
|
항구 |

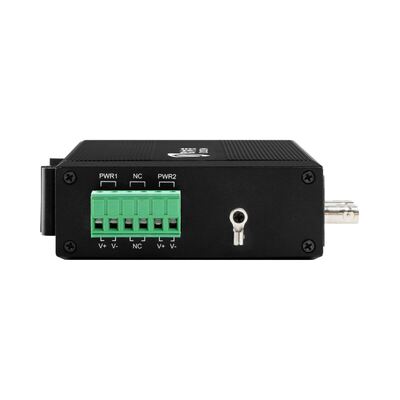

2x100M SFP 섬유 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500미터 2x10/100M UTP RJ45 (MDI/MDIX 자동 감지 지원) 1x6-PIN 전원 터미널 블록 |
|
조약 |
IEEE 802.3 (Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
변경 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 0.8Gbps (트래픽 혼잡이 아닌 경우) 전송 속도: 0.5952Mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) |
|
LED |
전력, 섬유, 네트워크, PoE PWR: 힘
섬유: FX1, FX2 가동: 전송 정상 꺼져: 전송은 정상적이지 않습니다 (오전 모듈이 고장 났거나 연결이 끊겼습니다)
구리 오렌지: PoE 표시기 전: PoE가 작동하고 있습니다. 꺼: PoE가 작동하지 않거나 이것은 비 PoE 장치입니다.
구리 녹색: 속도 표시기 가동: 전송 속도는 100Mbps입니다. 깜박이는: 전송 중 꺼: 연결이 끊어졌거나 작동 속도는 10Mbps입니다 |
|
전력 소비 |
전체 부하 ≤5W |
|
전원 공급 |
부하 DC12V~DC52V 입력, 일반적으로 DC12V/DC24V/DC48V 역 연결: 지원 |
|
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A112020 FCC: 47 CFR FCC 15부 B (B 클래스) ANSI C63.42014년 |
|
기계 정보 |
껍질: IP40 등급의 코러브 금속 껍질 크기: 114*93*35mm 장착 방법: 딘레일/벽 장착 무게: 0.35Kg/0.45Kg ((순/총) |
|
보증 |
3년, 평생 기술 지원 |
적용
선택적 모델
부속품
|
산업용 광학 모듈 |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
산업용 DIN 전원 공급 장치 |
|
|
IM-DAC220/DC48V1.6A |
AC220V ~ DC48V1.6A, -30°C~70°C |
|
IM-DAC220/DC48V2.5A |
AC220V ~ DC48V2.5A, -40°C~70°C |
