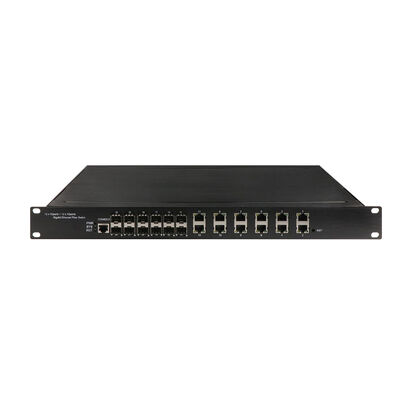

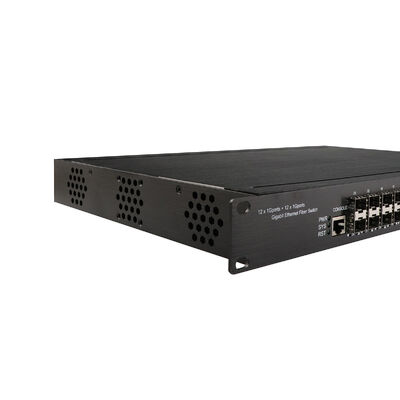

24 포트 관리 기가 비트 이더넷 스위치
기술 자료
|
제품 이름 |
10/100/1000Mbps 산업용 섬유 스위치 (12F+12TP) |
|
모델 번호 |
IM-FS121200GW |
|
항구 |
12 x 100/1000/2500Mpbs SFP 포트 12 x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
|
표준 |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
덤보 프레임 |
9.6KB |
|
MAC 주소 테이블 크기 |
8K |
|
전환 기능 |
전송 방식: 저장 및 전달 시스템 대역폭: 48Gbps (트래픽 혼잡이 아닌 경우) |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) SFP 포트, 전송 거리: 20km, 40km, 60km, 80km, 100km |
|
LED |
전력, 네트워크, 섬유 |
|
전원 공급 |
입력 전압: AC220V 비극 전력 입력: 지원 |
|
환경 |
작업 온도: -40°~75°C 작업 습도: 5%~95%, 응축되지 않습니다. |
|
산업 표준 |
EMI: FCC 15부 B 하위 부분 A 클래스, EN 55022 클래스 A, EN61000-6-4- 산업 환경에 대한 배출 EMS: EN61000-6-2-산업 환경에 대한 면역성, EN 61000-4-2 (ESD) 레벨 3, EN 61000-4-3 (RS) 레벨 3, EN 61000-4-4 (EFT) 레벨 3, EN 61000-4-5 (파동) 레벨 3, EN 61000-4-6 (CS) 레벨 3,EN 61000-4-8 교통 제어: NEMA-TS2, 진동: IEC 60068-2-6 자유 낙하: IEC 60068-2-32, 충격: IEC 60068-2-27 철도 교통: EN 50121-4 |
|
기계 정보 |
안전급: IP30 차원: 483x 294.6x 44.5mm |
|
보증 |
1년 이내에 교체 3년 후 수리 |
이 책 은 무엇 을 제공 합니까?
1고밀도 섬유와 유연한 접근
12개의 고속 SFP 포트 (1G/2.5G) 와 12개의 기가비트 RJ45 포트의 조합은 장거리 광섬유 업링크와 로컬 디바이스 액세스 사이의 이상적인 균형을 제공합니다.
20km에서 100km의 광섬유 모듈을 지원하면 추가 장비 없이 광범위한 산업용 배포, 링 토폴로지 및 건물 간 연결이 가능합니다.
2산업용 네트워크 부재
끊김 없는 동작을 보장하기 위해, IM-FS121200GW는 ITU-T G.8032 이더넷 링 보호, ERPS 및 STP/RSTP/MSTP를 지원합니다.
이러한 메커니즘은 50ms 이하의 오류 복구 기능을 제공하여 네트워크 루프를 효과적으로 방지하고 대규모 산업 척추 네트워크의 다운타임을 최소화합니다.
3고급 VLAN 및 멀티캐스트 제어
IEEE 802.1Q VLAN, MAC/IP/프로토콜 기반 VLAN, VLAN 번역 및 MVR를 포함한 포괄적인 VLAN 기능은 정확한 트래픽 세그먼테이션과 안전한 멀티 서비스 운영을 가능하게 합니다.
내장된 IGMP/MLD 스누핑 (v1/v2/v3) 및 멀티캐스트 필터링은 대역폭 사용량을 최적화하여 비디오 감시, 산업 모니터링 및 실시간 데이터 유통에 이상적인 스위치를 만듭니다.
4지능형 교통 관리 및 효율성
QoS 기반 트래픽 분류, CoS 우선 순위 지정, 양방향 속도 제한 및 방송 폭풍 억제와 함께, 중요한 제어 트래픽은 항상 우선 순위를 차지합니다.
최대 9.6KB까지의 대용량 프레임에 대한 지원은 큰 데이터 흐름에 대한 효율성을 향상시키며, IEEE 802.3az 에너지 효율 이더넷은 낮은 네트워크 사용량 중 전력 소비를 감소시킵니다.
5엔터프라이즈급 보안
다층 보안 기능에는 IEEE 802.1X 인증, RADIUS/TACACS+ 및 ACL 기반 액세스 제어 등이 네트워크 가장자리를 보호합니다.
IP 소스 가드, ARP 검사, DHCP 스누핑/리레이 (선택 82), HTTPS/SSH v2 암호화 등 추가적인 보호법은 스푸핑, 무단 접근 및 악성 트래픽으로부터 보호합니다.
6관리 및 유지보수 도구
스위치는 여러 관리 방법을 지원합니다. Web GUI, Cisco® 스타일 CLI, SNMP v1/v2c/v3 및 Telnet. 기존 NMS 플랫폼에 쉽게 통합 할 수 있습니다.
TFTP/HTTP 업그레이드, RMON, 포트 미러링, 이벤트 로깅, DNS, NTP/SNTP,그리고 내장 케이블 진단은 문제 해결 시간과 유지보수 비용을 크게 줄입니다..
7산업환경에 적합합니다.
EMI/EMS 간섭, 진동, 충격 및 전기 급류에 견딜 수 있도록 인증된 IM-FS121200GW는 엄격한 산업 표준을 충족합니다.
견고한 장막과 넓은 습도 내성 (10%~90% 비 응축) 은 공장, 변속역, 도로변 캐비닛 및 야외 장막에서 장기적인 안정성을 보장합니다.
8IPv6 준비
관리, QoS, ACL, SNMPv6 및 ICMPv6를 포함한 완전한 IPv6 지원은 IPv6 마이그레이션, IIoT 확장 및 스마트 인프라 프로젝트를위한 네트워크를 미래로 증명합니다.
사용 장소
1산업의 척추 및 집적 네트워크
큰 제조 공장, 산업 공원 및 광산 작업에서 핵심 또는 집적 스위치로 이상적입니다. 고밀도 광섬유 포트는 불필요한 링 아키텍처를 가능하게합니다.관리 기능이 네트워크 세분화와 모니터링을 단순화하는 동안.
2교통 및 철도 시스템
이 스위치는 EN 50121-4에 완전히 부합하며 철도 통신 네트워크, 교통 관리 시스템 및 도로변 캐비닛에 적합합니다.섬유 기반 반지 보호는 신호를 위한 연속적인 작동을 보장합니다.CCTV, 승객 정보 시스템
3에너지, 전력 및 유틸리티 인프라
일반적으로 서브 스테이션, 풍력 발전소 및 스마트 그리드 네트워크에 배포되며, 넓은 온도 관용과 안정적인 전력 입력이 필수적입니다.품질 관리 (QoS) 는 보호 및 제어 데이터의 우선 전달을 보장합니다..
산업 데이터 센터 & 공원 인터 커넥트
2.5G 광섬유 업링크 및 56Gbps 스위칭 용량으로, IM-FS121200GW는 산업 데이터 센터, 제어실 및 척추 네트워크 사이의 고속 상호 연결을 지원합니다.링크 집계 는 처리량 과 과잉성 을 향상 시킨다.
4가혹하고 멀리 떨어진 산업 현장
석유화학 공장, 금속 시설 및 먼지, 전기 소음 및 극한 온도가 흔한 원격 설비에 적합합니다.원격 관리 및 케이블 진단 은 접근 하기 어려운 장소 에서 유지 보수 를 단순화 한다.
5IPv6 기반 IIoT 및 스마트 인프라
IIoT, 스마트 팩토리 및 스마트 시티 배포를 위한 훌륭한 기반이며, IPv6 기반 네트워크를 통해 센서, 컨트롤러 및 클라우드 기반 관리 플랫폼의 원활한 통합을 가능하게 합니다.
WEB 정보
지원 STP, RSTP, MSTP, ITU-T G.8032 이더넷 보호 링 (EPR)
IEEE802.1q VLAN,VLAN 포트,Mac 기반 VLAN,IP 서브넷 VLAN를 지원합니다.
프로토콜 VLAN, VLAN 변환, MVR
지원 IGMP 에이전트 보고서, MLD 스누핑
보안: 포트 및 Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2를 기반으로 합니다.
케이블 진단 지원 및 결함 지점을 찾을 수 있습니다
IEEE802.3az EEE (에너지 효율 이더넷) 관리 지원, 전력 소비를 최적화
동적 IEEE802.3ad LACP 링크 집계, 정적 링크 집계 지원
IGMP/MLD 스누핑 V1/V2/V3, IGMP 필터링/모듈링, IGMP 검색을 지원합니다.
RMON, MIB II, 미러 이미지, 이벤트 로그, DNS, NTP/SNTP, IEEE802.1ab LLDP를 지원합니다
지원 Qos, 운송 분류 Qos, Cos, 대역폭 제어
(입출동 방향), 폭풍 억제, 차별화된 서비스
IPV6 텔넷 서버 /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL를 지원합니다.
CLI, 웹 관리, SNMP v1/v2c/v3, Telnet와 같은 Cisco®를 지원합니다.
TFTP 및 HTTP를 통한 소프트웨어 업그레이드를 지원합니다. 펌웨어 리던스가 업그레이드 실패를 방지합니다.
DHCP 클라이언트/리레이/스누핑/스누핑 옵션 82/리레이 옵션 82를 지원
부속품
|
산업용 광학 모듈 |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
