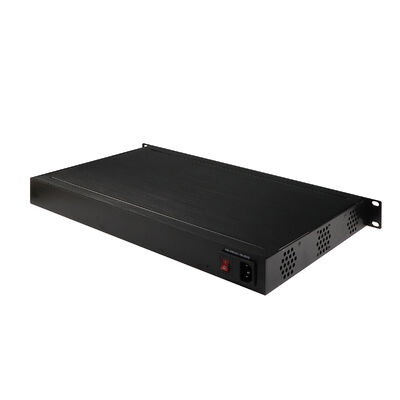

24 포트 관리 PoE 스위치 2.5G 섬유 업링크 1U 랙 AC220V 전원 위트세 칩 CE

산업 관리 스위치의 개요

IM-FP042424GW는 데이터와 전원이 넓은 물리적 영역에서 안정적이고 지속적으로 함께 이동해야 하는 산업용 네트워크에 설계되었습니다.

그것은 레이어 2 관리 스위치뿐만 아니라 PoE 기반의 산업용 엣지 장치의 중앙 전력 분배 노드로 기능합니다.

별도의 전력 라인을 배치하는 것이 비용이 많이 들거나 실용적이지 않은 환경에서 스위치는 네트워크 연결과 장치 전력 공급을 하나의 인프라 계층으로 통합합니다.

24 기가비트 이더넷 포트는 엣지 장비에 밀도가 높은 액세스를 제공하며, 통합된 PoE 기능은 이더넷 케이블링을 통해 직접 운영 전력을 공급합니다.

광학 업링크는 구리 한계를 넘어 네트워크 범위를 확장하여 제어실, 캐비닛 및 현장 설비 사이의 장거리 연결을 가능하게합니다.

여러 인터페이스는 COMBO 포트로 구현되어 고정 포트 설계보다는 필드 케이블링 조건에 따라 섬유 또는 구리 매체를 동적으로 선택할 수 있습니다.

스위치는 열, 추위, 진동 및 전기 소음에 노출된 장소에서 연속 작동하도록 설계되었습니다.

산업용 장막, 넓은 작동 온도 범위 및 불필요한 DC 전력 입력은 불안정한 필드 조건에서도 운영 안정성을 보장합니다.

내부적으로, 높은 스위칭 용량과 큰 전달 테이블은 장치가 증가하는 수의 전력 단말점으로 확장 할 수 있습니다.

첨단 계층 2 관리, 과잉 보호, 트래픽 제어 및 보안 메커니즘은 항상 산업 PoE 네트워크를 지원하기 위해 함께 작동합니다.

세계 산업 및 철도 표준을 준수하기 때문에 IM-FP042424GW는 규제 및 안전에 민감한 배치에 적합합니다.

장기적인 서비스 지원, 교체 및 확장된 수리 커버링을 포함하여 장기적인 인프라 구성 요소로서의 역할을 강화합니다.

24포트 이더넷 스위치의 기술적 데이터

L2 관리 스위치의 주요 특징

1PoE 중심 네트워크 아키텍처

스위치는 IEEE 802.3af PoE 표준을 따르고, 이더넷을 통해 동시 전력과 데이터를 전달합니다.

각 PoE 포트는 최대 15.4W를 지원하며 전체 시스템 전력 예산은 340W입니다.

모든 24개의 RJ45 액세스 포트는 연결된 장치에 전원을 공급할 수 있습니다.

PoE는 장치 수준에서 로컬 전력 어댑터, 소켓 또는 추가 케이블의 필요성을 제거합니다.

일반적인 전력 단말기는 IP 카메라, 무선 액세스 포인트, VoIP 단말기 및 산업 센서입니다.

2포트 밀도와 미디어 적응력

이 장치는 대규모 엣지 연결을 위해 24 개의 자동 협상 Gigabit Ethernet 구리 포트를 통합합니다.

4개의 기가비트 SFP 섬유 인터페이스는 단일 모드 및 멀티 모드 모듈을 지원합니다.

광적 전송 거리는 선택된 트랜시버에 따라 20km에서 100km까지 도달 할 수 있습니다.

특정 인터페이스는 COMBO 포트로 작동하여 공유 채널에서 섬유 또는 구리 선택이 가능합니다.

이 설계는 배치 결정이 고정된 하드웨어 제약보다는 현장 조건에 의해 주도되도록 허용합니다.

3전력 입력 및 산업용 하드웨어 설계

스위치는 DC 48 V 비극성 이중 전력 입력을 사용하여 전력 변동에 대한 내성을 향상시킵니다.

이중 입력은 전력 안정성이 보장되지 않는 사이트에서 시스템 가용성을 향상시킵니다.

IP30 등급의 금속 장치는 기계적 보호 및 기본 먼지 저항을 제공합니다.

형식 요소 (483 × 275 × 44.5 mm) 는 표준 랙 장착 산업용 캐비닛을 지원합니다.

EMI 및 EMS 표준을 준수하면 전기적으로 시끄러운 환경에서 안정적인 작동을 보장합니다.

4. 스위칭 성능 & 확장성

48Gbps 비 차단 스위칭 패브릭은 모든 포트를 통해 전체 라인 레이트 전송을 지원합니다.

8K MAC 주소 테이블은 스위치에 연결된 장치의 대용량을 관리할 수 있습니다.

최대 4096 VLAN ID를 지원하면 멀티 서비스 네트워크에서 복잡한 트래픽 세분화가 가능합니다.

내부 아키텍처는 PoE 포트가 완전히 부하되더라도 성능을 유지하도록 설계되었습니다.

5네트워크 탄력성 및 토폴로지 보호

링 기반 리던스는 ITU-T G.8032 이더넷 보호 링을 통해 지원됩니다.

ERPS, STP, RSTP 및 MSTP와의 추가 호환성은 혼합 토폴로지에 대한 통합을 허용합니다.

≤50ms의 네트워크 복구 시간은 링크 또는 노드 고장의 경우 장애를 최소화합니다.

루프 탐지 및 억제 메커니즘은 방송 폭풍으로부터 네트워크를 보호합니다.

이러한 특징은 많은 엣지 노드를 가진 밀도가 높은 PoE 배포에서 특히 중요합니다.

6교통 통제 및 전송 행동

이 스위치는 저장 및 전달을 이용해서 패킷의 무결성을 보장합니다.

최대 9.6 KB까지의 대용량 프레임 지원은 대규모 데이터 전송의 효율성을 향상시킵니다.

QoS 메커니즘은 트래픽을 분류하고 서비스 요구 사항에 따라 우선 순위를 부여합니다.

대역폭 제어는 입구와 출구 방향으로 작동합니다.

폭풍 통제는 과도한 방송, 멀티캐스트 및 알려지지 않은 유니캐스트 트래픽을 제한합니다.

IEEE 802.3az 에너지 효율 이더넷은 낮은 트래픽 기간 동안 에너지 사용을 줄입니다.

7보안 및 접근 관리

네트워크 접근은 IEEE 802.1X를 사용하여 포트 또는 MAC 정체성을 기반으로 인증 할 수 있습니다.

중앙 인증은 RADIUS와 TACACS+를 통해 지원됩니다.

ACL는 허용된 트래픽 흐름에 대한 정밀한 통제를 제공합니다.

IP 소스 가드 및 ARP 검사와 같은 보안 기능은 스푸핑 공격을 방지합니다.

관리 접근은 HTTPS, SSL 및 SSH v2 암호화를 사용하여 보호됩니다.

DHCP 스누핑 및 릴레이 옵션 82 보안 IP 주소 할당 PoE-중량 환경에서.

8집계 및 업링크 확장

스위치는 정적 링크 집적 및 IEEE 802.3ad LACP를 지원합니다.

여러 물리적 링크가 하나의 논리적 인터페이스로 결합될 수 있습니다.

집합은 업링크 연결에 대 한 대역폭과 오류 용도 모두 증가 합니다.

이것은 특히 산업 척추 또는 제어 센터 스위치에 연결 할 때 유용합니다.

9관리, 진단 및 시간 통제

구성은 웹 GUI, 시스코 스타일 CLI, SNMP v1/v2c/v3 및 Telnet를 통해 사용할 수 있습니다.

펌웨어 업그레이드는 TFTP 또는 HTTP를 통해 이미지 리던스 보호로 수행 할 수 있습니다.

모니터링 기능에는 RMON, MIB II 및 상세한 시스템 로깅이 포함됩니다.

포트 미러링은 트래픽 분석과 문제 해결을 지원합니다.

내장 케이블 진단기술은 이더넷 링크에서 열린 또는 단회로를 식별합니다.

시간 동기화는 NTP와 SNTP를 통해 지원됩니다.

10. IPv6 및 환경 내구성

스위치는 IPv6 관리 및 제어 기능을 완전히 지원합니다.

지원 서비스는 IPv6 Telnet, ICMPv6, SNMPv6, QoS 및 ACL입니다.

환경 테스트는 IEC 60068 표준에 따라 진동, 충격 및 자유 낙하를 포함합니다.

가동 습도 범위는 5%에서 95%까지 (집화되지 않습니다.)

설계는 광업, 석유화학, 철도 및 기타 혹독한 환경에 적합합니다.

케이블 진단 지원 및 결함 지점을 찾을 수 있습니다

IEEE802.3az EEE (에너지 효율 이더넷) 관리 지원, 전력 소비를 최적화

지원 STP, RSTP, MSTP, ITU-T G.8032 이더넷 보호 링 (EPR)

지원 QoS, 운송 분류 QoS, CoS, 대역폭 제어 (입출 방향), 폭풍 억제, 차별화된 서비스

지원 IEEE802.1q VLAN, VLAN 포트, Mac 기반 VLAN, IP 서브넷 VLAN, 프로토콜 VLAN, VLAN 변환, MVR

동적 IEEE802.3ad LACP 링크 집계, 정적 링크 집계 지원

IGMP/MLD 스누핑 V1/V2/V3, IGMP 필터링/모듈링, IGMP 검색을 지원합니다.

지원 IGMP 에이전트 보고서, MLD 스누핑

보안: 포트 및 Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2를 기반으로 합니다.

CLI, 웹 관리, SNMP v1/v2c/v3, Telnet와 같은 Cisco®를 지원합니다.

TFTP 및 HTTP를 통한 소프트웨어 업그레이드를 지원합니다. 펌웨어 리던스가 업그레이드 실패를 방지합니다.

DHCP 클라이언트/리레이/스누핑/스누핑 옵션 82/리레이 옵션 82를 지원

RMON, MIB II, 미러 이미지, 이벤트 로그, DNS, NTP/SNTP, IEEE802.1ab LLDP를 지원합니다

IPV6 텔넷 서버/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

CCTV PoE 스위치의 적용

1전력 통합 엣지 네트워크

장치가 연결과 중앙 집중식 전력 공급을 필요로 하는 경우에 사용됩니다.

PoE는 분산된 카메라, AP 및 센서의 배포를 단순화합니다.

전기 인프라에 대한 접근이 제한된 환경에 이상적입니다.

2비디오 지배적 인 산업 네트워크

많은 수의 IP 카메라와 비디오 엔드포인트를 지원합니다.

멀티캐스트 최적화는 비디오 스트림 효율성을 향상시킵니다.

QoS는 무거운 네트워크 부하에서 비디오 안정성을 보장합니다.

3반지 기반 필드 설치

철도 복도, 도로, 산업 구역에서 흔히 볼 수 있습니다.

반지 보호는 케이블이나 노드 장애로 인한 다운타임을 최소화합니다.

섬유 업링크는 캐비닛 사이의 긴 거리를 연결합니다.

4원격 및 관리되지 않는 사이트

변속소, 석유장, 그리고 수처리 시설에 적합합니다.

DC 입력과 PoE는 지역 전력 인프라에 대한 의존도를 줄입니다.

원격 관리로 유지보수 빈도가 낮아집니다.

5혼합 IT / OT 산업 환경

VLAN을 사용하여 제어, 모니터링 및 사무실 트래픽을 분리하는 것을 지원합니다.

보안 메커니즘은 무단 접근으로부터 운영 네트워크를 보호합니다.

IIoT 장치의 증가와 함께 규모.

6IPv6 준비 산업용 배포

IPv6 기반 아키텍처로 전환하는 환경을 위해 설계되었습니다.

차세대 산업용 IoT 플랫폼과 스마트 인프라를 지원합니다.

FAQ

제조사인가요?
네, 우리는 우리의 생산 라인과 연구 개발 팀을 가지고 있습니다.

주문하면 얼마나 걸릴까요?
지불을 받은 후, 우리는 생산을 시작합니다.
만약 여러분이 인기 있는 모델을 주문한다면, 우리는 보통 재료를 가지고 있습니다. 몇 가지 테스트를 거쳐, 우리는 재료를 배송할 것입니다.
만약 우리가 주식을 가지고 있지 않다면, 생산 시간은 일반적으로 50pcs/pair 이하의 3~5 일일입니다.

어떻게 주문을 보내죠?
우리는 항공 (DHL, UPS 또는 FEDEX) 또는 바다 (대량 주문을 위해) 를 통해 물건을 보낼 것입니다.
구매한 상품을 고객의 배송 계좌 또는 운송사에서 보내면 됩니다.
3 ~ 5 일일이 걸립니다.

MOQ는 뭐죠?
1 PC / 쌍.
많은 모델, 우리는 재고를 가지고, 그것은 당신의 테스트를 위해 샘플을 보내는 것이 쉽습니다.

할인 받을 수 있나요?
예, 보통 양과 샘플 테스트를 통해 결정됩니다.

보증 기간은 얼마인가요?
광섬유 이더넷 미디어 변환기 또는 광섬유 PoE 스위치와 같은 상업용 모델의 경우 1년입니다.
산업용품의 경우 3년입니다.
우리는 평생 기술 지원을 합니다. 만약 모델이 올리콤 회사에서 온다면요.

내 자신의 포장 상자를 가질 수 있나요?
예, 표준 포장 상자에는 중국어 글자나 로고가 없습니다.
로고, 모델 이름 또는 슬로건을 넣는 것과 같은 자신의 버전을 사용자 정의하는 것이 좋습니다.

지불 조건은?
대부분의 경우 우리는 T/T 송금을 하고 배송 전에 전체 금액을 수집해야 합니다.
샘플 주문을 위해, 우리는 짧은 처리 시간에 대 한 PayPal 지불을 받는다.
때때로 Alipay 또는 WeChat 결제가 괜찮습니다. 경우에 따라 다릅니다.

자격증이 있나요?
네, 우리 회사는 ISO9001 인증입니다.
우리는 CE/FCC/RoHS/E-mark/CCC 인증서를 가지고 있습니다.

라벨은 어떻게 생겼나요?
제조된 제품마다 2개의 사본이 있습니다. 하나는 장치에 붙이고 다른 하나는 포장 상자에 있습니다.
다양한 언어와 내용으로 제공되므로 로고나 모델 이름을 추가할 수 있습니다.

어떤 인코테르밍을 지원하시나요?
우리는 EXW 공장입니다, EXW 용어는 우리의 초점이 있습니다.
때때로 우리는 FOB/CIF를 대량 주문에 사용합니다. 이것은 경우에 따라 다릅니다. 더 많은 정보를 위해 저희에게 문의하십시오.

어떤 전시회에 가시나요?
예, 우리는 정기적으로 IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY와 ISC West USA에 참석합니다.
때때로 우리는 미테크 말레이시아, 세컨 코리아, 인터섹 사우디 아라비아와 같은 작은 전시회에서 전시합니다.
우리는 전시와 녹화를 위해 많은 사진을 찍었습니다. 확인해야 할 경우 알려주세요.

공장을 방문해도 될까요?
물론, 매년 중요한 고객들이 새로운 모델들을 찾아와
계획이 있다면 알려주세요.

지불 기간은 얼마인가요?
샘플 주문은 생산 전 전체 지불입니다.
대용량 주문에 대해서는 30% 보증금과 잔액을 배송하기 전에 지불할 수 있습니다.
원칙적인 규칙은 배송 전에 전체 지불입니다.

재판매나 유통을 하고 있나요?
네, 올리콤은 약 20년 동안 통신 분야에서 일해왔고 국내 시장에서 좋은 평판을 얻었습니다.
우리는 적극적으로 해외 에이전트/리셀러/배급자를 찾고 있습니다. 우리의 브랜드와 제품을 홍보하기 위해.
필요한 기술 및 가격 지원이 제공될 것입니다.
