24 포트 랙 설치 가능한 L2/L3 관리 기가 비트 섬유 스위치
24포트 네트워크 스위치 사양
| 제품 이름 | 10/100/1000Mbps 산업 관리 섬유 스위치 (4F+24TP) |
| 모델 번호 | IM-FS042400GW |
| 항구 |
4 x 1000Mpbs SFP 포트 (포트 FX3와 FX4는 COMBP 포트) 24x10/100/1000M UTP RJ45 (포트 23와 24는 COMBO 포트) |
| 표준 | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| 덤보 프레임 | 9.6KB |
| MAC 주소 테이블 크기 | 8K |
| 포 표준 | IEEE802.3af, IEEE802.3at (Poe는 선택 사항이며, 기본적으로 Poe가 없습니다) |
| 전환 기능 |
전송 방식: 저장 및 전달 시스템 대역폭: 56Gbps (트래픽 혼잡이 아닌 경우) |
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) SFP 포트, 전송 거리: 20km, 40km, 60km, 80km, 100km |
| LED | 전력, 네트워크, 섬유 |
| 전원 공급 |
입력 전압: AC220V 비극 전력 입력: 지원 |
| 환경 |
작업 온도: -40°~85°C 작업 습도: 5%~95%, 응축되지 않습니다. |
| 산업 표준 |
EMI: FCC 15부 B 하위 부분 A 클래스, EN 55022 클래스 A, EN61000-6-4- 산업 환경에 대한 배출 EMS: EN61000-6-2-산업 환경에 대한 면역성, EN 61000-4-2 (ESD) 레벨 3, EN 61000-4-3 (RS) 레벨 3, EN 61000-4-4 (EFT) 레벨 3, EN 61000-4-5 (파동) 레벨 3, EN 61000-4-6 (CS) 레벨 3,EN 61000-4-8 교통 제어: NEMA-TS2, 진동: IEC 60068-2-6 자유 낙하: IEC 60068-2-32, 충격: IEC 60068-2-27 철도 교통: EN 50121-4 |
| 기계 정보 |
안전급: IP30 차원: 483x 294.6x 44.5mm |
| 보증 | 1년 이내에 교체 3년 후 수리 |
주요 특징
1항구 건축 및 미디어 유연성
이 스위치는 4 × 1000 Mbps SFP 광섬유 포트를 제공하며 20 km에서 100 km의 전송 거리를 가진 단일 모드 및 멀티 모드 모듈을 지원합니다.
섬유 인터페이스 중 두 개가 COMBO 포트로 기능하며, 섬유 또는 구리 선택을 허용하기 위해 해당 구리 포트와 물리적 자원을 공유합니다.
또한, 24 × 10/100/1000 Mbps RJ45 이더넷 포트는 자동 협상 및 자동 MDI/MDIX를 지원하여 빠른 장치 통합을 지원합니다.
포트 23 및 24도 COMBO 인터페이스로 구현되어 제한된 산업 현장에서 유연성을 더욱 높입니다.
구리 포트는 표준 이더넷 케이블을 최대 100 미터까지 지원하여 레거시 및 현대 산업 장치와 호환성을 보장합니다.

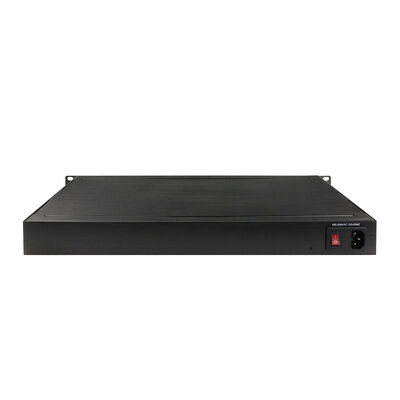

2산업용 하드웨어 설계
방의 차원 (483 × 294.6 × 44.5 mm) 은 랙에 장착 된 산업용 캐비닛에 최적화되었습니다.
금속 가구는 IP30 보호 표준을 충족하며 먼지 침입 및 기계적 충격에 저항합니다.
이중 AC 220V 비극 전력 입력은 극성 문제를 제거하고 전력 신뢰성을 향상시킵니다.
이 장치는 FCC Part 15 Class A와 EN 61000-4 Level 3를 포함한 엄격한 EMI 및 EMS 요구 사항을 충족하며, 고 간섭 환경에서 안정적인 작동을 보장합니다.
3네트워크 리던스 및 오류 복구
스위치는 ITU-T G.8032 이더넷 보호 링 (EPR) 을 지원합니다.
ERPS, STP, RSTP 및 MSTP에 대한 추가 지원은 다양한 산업 네트워크 토폴로지와 호환성을 보장합니다.
≤50ms의 오류 복구 시간은 연결 고장의 경우 서비스 장애를 최소화합니다.
ループ 탐지 및 억제 메커니즘을 탑재하여 방송 폭풍과 네트워크 불안정성을 방지합니다.
4VLAN 및 멀티캐스트 트래픽 제어
IEEE 802.1Q VLAN, 포트 기반 VLAN, MAC 기반 VLAN, IP 서브넷 VLAN 및 프로토콜 기반 VLAN 등 여러 VLAN 메커니즘이 지원됩니다.
VLAN 변환은 세그먼트 네트워크 도메인 간의 원활한 상호 연결을 허용합니다.
멀티캐스트 VLAN 등록 (MVR) 은 VLAN 경계를 넘어 효율적인 멀티캐스트 스트림 배포를 가능하게 합니다.
멀티캐스트 트래픽은 필터링 및 에이전트 보고 기능과 함께 IGMP 및 MLD 스누핑 (v1/v2/v3) 을 사용하여 최적화됩니다.
이러한 특징은 대규모 배포에서 불필요한 멀티캐스트 홍수를 크게 줄입니다.
5. QoS & 트래픽 최적화
스위치는 데이터 무결성을 보장하기 위해 저장 및 전송 메커니즘을 사용하여 작동합니다.
최대 9.6 KB까지의 대용량 프레임 지원은 큰 데이터 패킷에 대한 전송 효율성을 향상시킵니다.
QoS 기능에는 교통 분류, 우선 순위 스케줄링, CoS 표시 및 요금 제한이 포함됩니다.
입력 및 출력 대역폭 통제는 연결된 장치들 사이에서 공정한 자원 분배를 보장합니다.
폭풍 제어 메커니즘은 방송, 멀티캐스트 및 알려지지 않은 유니캐스트 트래픽을 억제합니다.
IEEE 802.3az 에너지 효율 이더넷은 낮은 트래픽 기간 동안 동적으로 전력 소비를 줄입니다.
6보안 및 접근 통제
네트워크 접속은 포트 또는 MAC 주소 기반의 IEEE 802.1X 인증으로 보호됩니다.
중앙 인증은 RADIUS와 TACACS+를 통해 지원됩니다.
유연한 ACL 정책은 세분화된 트래픽 필터링과 액세스 제한을 제공합니다.
추가 보호 사항은 IP 소스 가드, 동적 ARP 검사 및 HTTPS, SSL 및 SSH v2를 사용하여 암호화 된 관리 액세스입니다.
DHCP 스누핑 및 DHCP 릴레이 옵션 82는 IP 주소 할당을 보호하고 악성 DHCP 공격을 방지합니다.
7링크 집계
스위치는 IEEE 802.3ad LACP와 함께 정적 집합을 지원합니다.
여러 물리적 링크를 하나의 논리적 인터페이스로 결합하여 대역폭과 과잉을 증가시킬 수 있습니다.
집계 그룹은 최대 4Gbps의 처리량을 제공할 수 있으며, 백본 및 집계 계층 연결에 적합합니다.
8관리 및 유지보수
관리 접근은 시스코 스타일 CLI, 웹 GUI, SNMP v1/v2c/v3 및 Telnet를 통해 사용할 수 있습니다.
펌웨어 업그레이드는 TFTP 및 HTTP를 통해 지원되며, 업그레이드 실패를 방지하기 위해 이미지 리던스가 있습니다.
모니터링 기능에는 RMON, MIB II, 상세한 이벤트 로깅 등이 포함됩니다.
포트 미러링은 트래픽 분석과 문제 해결을 가능하게 합니다.
통합 케이블 진단은 열리거나 짧은 바지와 같은 배선 결함을 식별하여 현장 유지 보수 시간을 줄입니다.
시간 동기화는 NTP와 SNTP를 통해 지원됩니다.
9IPv6 준비
이 스위치는 관리 및 전송 플레인에 걸쳐 IPv6를 완전히 지원합니다.
지원 서비스로는 IPv6 텔넷, ICMPv6, SNMPv6, HTTPv6, IPv6, TFTPv6 및 NTPv6를 통해 SSH/SSL이 포함됩니다.
IPv6 ACL 및 IPv6 QoS는 듀얼 스택 또는 IPv6 전용 네트워크에서 일관성 있는 정책 강제를 보장합니다.
10환경 신뢰성
장치는 IEC 60068 표준에 따라 진동, 충격 및 자유 낙하에 대한 테스트를 수행합니다.
5%~95%의 비 응축 습도에서 안정적으로 작동합니다.
철도 시스템, 야외 캐비닛, 광산 시설 및 석유화학 공장에서의 연속 작동을 위해 설계되었습니다.
WEB UI
적용
1대규모 산업 자동화
대규모 공장 및 프로세스 자동화 시스템에서 광범위한 장치 연결을 지원합니다.
RJ45 포트는 PLC, 센서, HMI, 컨트롤러 및 산업용 로봇을 연결합니다.
VLAN 세그먼트는 생산, 모니터링 및 관리 트래픽을 분리합니다.
링 리던스 및 링크 집적은 복잡한 생산 라인을 통해 안정적인 통신을 보장합니다.
2교통 및 철도 시스템
EN 50121-4에 완전히 적합하며 철도 통신 및 교통 제어 네트워크에 적합합니다.
반지 보호 프로토콜은 신호 및 모니터링 시스템에서 빠른 회복을 보장합니다.
COMBO 항구는 도로변의 캐비닛과 역에서 섬유와 구리 공존을 단순화합니다.
3에너지 및 유틸리티 인프라
서브 스테이션, 풍력 발전소, 스마트 그리드 구축에 이상적입니다.
섬유 포트는 제어 센터와 현장 장비 사이의 장거리 연결을 가능하게 합니다.
폭 넓은 온도 허용은 야외 및 원격 설치를 지원합니다.
4산업단지 및 데이터 센터
산업단지에서의 집합 또는 척추 스위치 역할을 합니다.
높은 스위칭 용량은 서버와 제어 시스템 사이의 동서 트래픽을 지원합니다.
유연한 미디어 선택은 척추 아키텍처 디자인을 최적화합니다.
5. 열악한 환경 대규모 배치
광업, 금속공업, 석유화학 산업에서 사용된다.
먼지, 전자기 간섭, 극심한 온도 변동에 저항합니다.
원격 관리 및 진단은 큰 사이트에서 유지 보수 노력을 줄입니다.
6비디오 감시 및 모니터링
대용량 IP 카메라 배포에 최적화되었습니다.
멀티캐스트 컨트롤은 대역폭 낭비를 줄여줍니다.
QoS는 이미지 안정성을 보장하기 위해 비디오 스트림을 우선 순위에 두고 있습니다.
7IPv6 마이그레이션 및 IIoT 네트워크
스마트 시티, 디지털 공장 및 IIoT 플랫폼이 IPv6로 전환하는 데 적합합니다.
차세대 산업 네트워크 아키텍처와 장기적인 호환성을 보장합니다.
부속품
|
산업용 광학 모듈 |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
