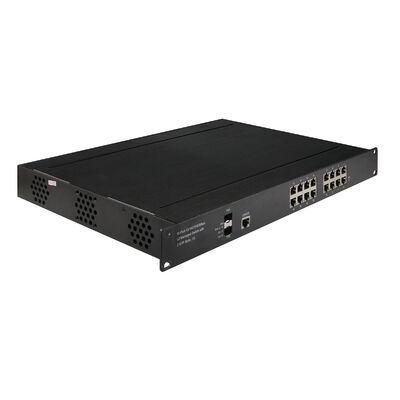

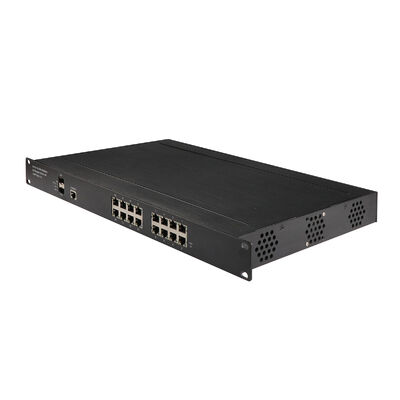

1U Type 2.5G 관리형 PoE 네트워크 스위치 16 포트
주요 특징
1. 고밀도 포트 구성
2 × 1000 Mbps SFP 광 포트와 16 × 10/100/1000 Mbps RJ45 이더넷 포트를 갖춘 이 스위치는 유연한 네트워크 확장을 지원합니다. 구리 포트는 CAT3/CAT4/CAT5(10BASE-T) 및 CAT5e 이상(100/1000BASE-TX) 케이블링을 최대 100미터까지 지원하여 레거시 및 최신 장치와의 쉬운 통합을 가능하게 합니다.
2. 산업 등급 하드웨어 설계
견고한 금속 인클로저(483 × 275 × 44.5 mm)는 IP30 보호 표준을 충족하며 AC 220V 비극성 입력을 지원하여 산업용 캐비닛에서 전원 배치를 단순화합니다. EMI 및 EMS 표준 준수는 강력한 전자기 간섭 하에서도 안정적인 작동을 보장합니다.
3. 신속한 네트워크 중복성 및 루프 보호
ITU-T G.8032 이더넷 보호 링(EPR), ERPS 및 STP, RSTP, MSTP를 포함한 클래식 스패닝 트리 프로토콜을 지원합니다. 이러한 메커니즘은 50ms 미만의 장애 복구를 제공하고, 네트워크 루프를 방지하며, 링 및 메시 토폴로지에서 통신 연속성을 유지합니다.
4. 고급 VLAN 및 멀티캐스트 제어
IEEE 802.1Q VLAN, 포트 기반 VLAN, MAC 기반 VLAN, IP 서브넷 VLAN, 프로토콜 기반 VLAN, VLAN 변환 및 멀티캐스트 VLAN 등록(MVR)을 포함한 광범위한 VLAN 기능을 제공합니다.
멀티캐스트 최적화는 IGMP/MLD 스누핑(v1/v2/v3), 필터링 및 프록시 보고를 통해 향상되어 불필요한 트래픽을 줄이고 비디오 및 실시간 스트림을 위한 대역폭을 절약합니다.
5. 세분화된 트래픽 관리 및 QoS
최대 9.6KB의 점보 프레임을 지원하는 스토어 앤 포워드 스위칭을 활용합니다. 통합 QoS 기능에는 트래픽 분류, 우선 순위 스케줄링(CoS), 인그레스/이그레스 속도 제한, 포트 셰이핑 및 브로드캐스트, 멀티캐스트 및 알 수 없는 유니캐스트 트래픽에 대한 스톰 제어가 포함되어 있어 대기 시간에 민감한 산업 응용 프로그램에 대한 결정적 성능을 보장합니다.
저사용 기간 동안 전력 소비를 최적화하기 위해 IEEE 802.3az 에너지 효율적인 이더넷을 지원합니다.
6. 다중 계층 네트워크 보안
IEEE 802.1X 인증, MAC 기반 보안, RADIUS 및 TACACS+ 및 유연한 ACL 정책을 통해 강력한 액세스 제어를 제공합니다. IP 소스 가드, 동적 ARP 검사 및 HTTPS, SSL 및 SSH v2를 통한 암호화된 관리와 같은 추가 보호 메커니즘은 스푸핑, 무단 액세스 및 사이버 위협으로부터 보호하는 데 도움이 됩니다.
보안 IP 주소 관리를 위해 DHCP 스누핑 및 옵션 82를 사용한 DHCP 릴레이를 포함합니다.
7. 유연한 링크 집선
정적 집선 및 IEEE 802.3ad LACP를 모두 지원하여 더 높은 처리량과 링크 중복성을 위해 여러 물리적 링크를 결합할 수 있습니다. 백본 및 집선 계층 연결에 이상적입니다.
8. 포괄적인 관리 및 모니터링
CLI(Cisco 스타일), 웹 GUI, SNMP v1/v2c/v3 및 Telnet을 포함한 여러 관리 방법을 지원합니다. 기능에는 이중 이미지 보호 기능이 있는 TFTP/HTTP 펌웨어 업그레이드, RMON, MIB II, 포트 미러링, 이벤트 로그, DNS 및 NTP/SNTP 시간 동기화가 포함됩니다.
통합 케이블 진단은 배선 결함을 신속하게 식별하고 찾아 현장 문제 해결 시간을 줄이는 데 도움이 됩니다.
9. 완벽한 IPv6 지원
IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, IPv6를 통한 SSH/SSL, IPv6 ACL, IPv6 QoS, TFTPv6 및 NTPv6와 같은 IPv6 관리 및 서비스에 대한 기본 지원을 통해 차세대 네트워크 아키텍처와의 호환성을 보장합니다.
10. 입증된 산업 신뢰성
IEC 60068 표준에 따라 진동, 충격 및 자유 낙하를 견딜 수 있도록 인증되었습니다. 5%–95% 비응축 습도에서 안정적으로 작동하여 극한의 산업 환경에서 지속적인 작동에 적합합니다.
기술 데이터
|
제품 이름 |
10/100/1000Mbps 산업용 광 스위치(2F+16TP) |
|
모델 번호 |
IM-FP021616GW |
|
포트 |
2 x 1000Mpbs SFP 포트 16x10/100/1000M UTP RJ45 |
|
표준 |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
점보 프레임 |
9.6KB |
|
MAC 주소 테이블 크기 |
8K |
|
Poe 표준 |
IEEE802.3af, IEEE802.3at (Poe는 선택 사항이며, 기본값은 Poe 없음) |
|
스위칭 기능 |
전송 모드: 저장 및 전달 시스템 대역폭: 36Gbps(트래픽 정체 없음) |
|
네트워크 매체 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) SFP 포트, 전송 거리: 20Km, 40Km, 60Km, 80Km, 100Km |
|
LED |
전원, 네트워크, 광섬유 |
|
전원 공급 장치 |
입력 전압: AC220V 비극성 전원 입력: 지원 |
|
환경 |
작동 온도: -40℃～ 85℃ 작동 습도: 5%～95%, 비응축 |
|
산업 표준 |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- 산업 환경에 대한 방출 EMS: EN61000-6-2- 산업 환경에 대한 내성, EN 61000-4-2(ESD) 레벨 3, EN 61000-4-3(RS) 레벨 3, EN 61000-4-4(EFT) 레벨 3, EN 61000-4-5(서지) 레벨 3, EN 61000-4-6(CS) 레벨 3, EN 61000-4-8 트래픽 제어: NEMA-TS2, 진동: IEC 60068-2-6 자유 낙하: IEC 60068-2-32, 충격: IEC 60068-2-27 철도 교통: EN 50121-4 |
|
기계적 정보 |
안전 등급: IP30 치수: 483x 275 x 44.5mm |
|
보증 |
1년 이내 교체; 3년 수리 |
개요
Olycom IM-FP021616GW는 까다로운 산업 환경에서 안정적이고 높은 처리량과 안전한 네트워크 연결을 제공하도록 설계된 산업 등급 레이어 2 관리형 이더넷 스위치입니다.
광섬유 백본 기능과 고밀도 구리 액세스를 결합하여 대규모 산업 장치 집선 및 장거리 전송에 적합합니다.
이 스위치는 단일 모드 및 멀티 모드 모듈을 모두 지원하는 2개의 기가비트 SFP 광 인터페이스를 제공하여 단거리 링크에서 최대 100km까지의 전송 거리를 지원하며, 유연한 현장 장치 연결을 위한 16개의 자동 협상 10/100/1000 Mbps RJ45 이더넷 포트와 함께 제공됩니다. 이 하이브리드 설계를 통해 산업 네트워크에서 광섬유-구리 통합을 원활하게 수행할 수 있습니다.
가혹한 조건을 위해 설계된 IM-FP021616GW는 -40°C ~ +85°C의 확장된 온도 범위에서 안정적으로 작동하며, 견고한 IP30 등급 금속 인클로저를 특징으로 하며 AC 220V 비극성 전원 입력을 지원하여 산업 현장에서 흔히 발견되는 전기적 노이즈, 진동 및 먼지에 대한 저항성을 보장합니다.
36Gbps의 비차단 스위칭 용량, 8K MAC 주소 테이블 및 최대 4096개의 VLAN을 지원하는 이 스위치는 고밀도, 다중 세그먼트 네트워크에서도 일관된 성능을 제공합니다.
고급 관리, 중복성, 트래픽 제어 및 보안 기능은 미션 크리티컬 애플리케이션에 대해 중단 없는 24/7 작동을 보장합니다.
이 제품은 FCC, CE, NEMA-TS2 및 EN 50121-4(철도 애플리케이션) 표준을 준수하며 1년 교체 정책 및 3년 수리 서비스가 지원되므로 장기적인 산업 배포에 적합한 선택입니다.
응용 분야
1. 산업 자동화 및 제어 시스템
생산 라인 및 자동화 시스템에서 PLC, HMI, 센서 및 컨트롤러를 지원합니다. VLAN 격리 및 QoS는 관리 및 모니터링 데이터를 분리하면서 실시간 제어 트래픽의 안정적인 전달을 보장합니다.
2. 운송 및 철도 네트워크
EN 50121-4를 준수하는 철도 및 도로변 통신 시스템용으로 설계되었습니다. 링 중복성 프로토콜은 신호, 모니터링 및 승객 정보 시스템에 대한 빠른 복구 및 중단 없는 연결을 보장합니다.
3. 에너지, 전력 및 유틸리티 인프라
변전소, 재생 에너지 사이트 및 그리드 모니터링 네트워크에 이상적입니다. 고가용성 링 보호 및 넓은 온도 허용 오차는 실외 및 무인 설치를 지원합니다.
4. 가혹한 산업 환경
광업, 야금, 석유 화학 플랜트 및 중공업 현장에 적합합니다. 먼지, 진동, 전기적 간섭 및 극한 온도에 강하며 원격 관리를 통해 유지 관리를 단순화합니다.
5. 비디오 감시 및 원격 모니터링
IP 카메라 네트워크 및 보안 시스템에 최적화되었습니다. 멀티캐스트 관리 및 QoS는 비디오 트래픽의 우선 순위를 지정하는 반면 VLAN은 운영 네트워크에서 감시 데이터를 격리합니다.
6. 산업 단지 및 기업 캠퍼스
산업 단지, 물류 허브 및 대규모 캠퍼스에 안정적인 집선 및 배포 네트워킹을 제공하여 높은 장치 밀도, 트래픽 분할 및 백본 링크 집선을 지원합니다.
7. 철도 운송 및 대중 교통
차량 내 장비, 선로변 센서 및 역 제어 시스템에 대한 안정적인 통신을 보장합니다. 빠른 장애 복구는 안전 및 운영 연속성을 향상시킵니다.
8. IPv6 마이그레이션 프로젝트
성능이나 보안을 저해하지 않고 전체 IPv6 데이터 전달 및 관리 기능을 제공하는 IPv6로 전환하는 조직을 위한 이상적인 플랫폼입니다.
WEB 정보
케이블 진단을 지원하고 결함 지점을 찾을 수 있습니다.
IEEE802.3az EEE(에너지 효율적인 이더넷) 관리를 지원하여 전력 소비를 최적화합니다.
STP, RSTP, MSTP, ITU-T G.8032 이더넷 보호 링(EPR)을 지원합니다.
QoS, 전송 분류 QoS, CoS, 대역폭 제어(입력/출력 방향), 스톰 억제, 차별화된 서비스를 지원합니다.
IEEE802.1q VLAN, VLAN 포트, Mac VLAN 기반, IP 서브넷 VLAN, 프로토콜 VLAN, VLAN 변환, MVR을 지원합니다.
동적 IEEE802.3ad LACP 링크 집선, 정적 링크 집선을 지원합니다.
IGMP/MLD 스누핑 V1/V2/V3, IGMP 필터링/변조, IGMP 검색을 지원합니다.
IGMP 에이전트 보고서, MLD 스누핑을 지원합니다.
보안: 포트 및 Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2를 기반으로 합니다.
Cisco®와 같은 CLI, 웹 관리, SNMP v1/v2c/v3, Telnet을 지원합니다.
TFTP 및 HTTP를 통해 소프트웨어 업그레이드를 지원하며, 펌웨어 중복성은 업그레이드 실패를 방지합니다.
DHCP 클라이언트/릴레이/스누핑/스누핑 옵션 82/릴레이 옵션 82를 지원합니다.
RMON, MIB II, 미러 이미지, 이벤트 로그, DNS, NTP/SNTP, IEEE802.1ab LLDP를 지원합니다.
IPV6 Telnet 서버/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL을 지원합니다.
