8 포트 레이어 2 관리 가능한 2.5G 섬유 스위치
사양
|
제품 이름 |
10/100/1000Mbps 관리 산업용 섬유 스위치 ((2F+6TP) |
|
모델 번호 |
IM-FS260GW |
|
항구 |
2*100/1000/2500Mpbs SFP 포트 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500미터 6*10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
|
조약 |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
변경 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 22Gbps (비 교통 혼잡) DRAM 크기: 128M 플래시 크기: 16M VLAND ID: 4096 MAC 주소 테이블 크기: 8K 대용량 프레임: 9.6KB |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) |
|
LED |
전력, 네트워크, 섬유 PWR: 힘
오렌지: 링크/ACT 녹색: 1000M 네트워크 속도 (100Mb/s 때 꺼)
섬유: FX1/FX2 |
|

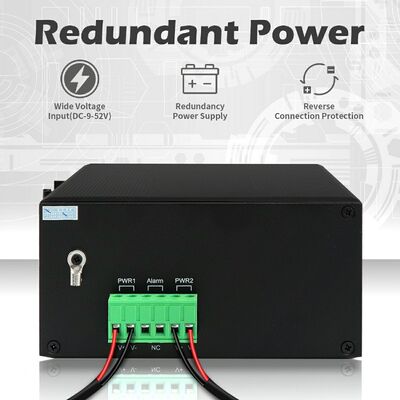

전원 공급 |
부하 DC12V~DC52V 입력, 일반적으로 DC12V/DC24V/DC48V 역 연결: 지원 |
|
전력 소비 |
전체 부하 ≤5W |
|
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A112020 FCC: 47 CFR FCC 15부 B (B 클래스) ANSI C63.42014년 |
|
기계 정보 |
껍질: IP40 등급의 코러브 금속 껍질 크기: 158*115*60mm 장착 방법: 딘레일/벽 장착 무게: 0.75Kg/0.9Kg ((순/총) |
|
보증 |
3년, 평생 기술 지원 |
주요 특징
1다재다능한 포트 구성: 2 x 2.5Gbps SFP 광섬유 포트 (SM/MM 호환, 500m~120Km 전송) + 6 x 10/100/1000M UTP RJ45 포트 (자동 감지 MDI/MDIX),산업 터미널을 위한 섬유 및 구리 네트워크의 원활한 연결을 촉진하는 것.
2첨단 링 및 스펜닝 트리 지원: ITU-T G.8032 이더넷 보호 링 (EPR) 및 IEEE 802.1d STP/802.1w RSTP/802.1s MSTP 프로토콜에 적합합니다.급속한 네트워크 복구 (반지 토폴로지에 이상적) 및 중요한 응용 프로그램에서 루프 예방을 보장합니다..
3고효율 데이터 처리: <10us 전송 지연, 22Gbps 비 차단 시스템 대역폭, 19.344Mpps 전송 속도, 8K MAC 주소 테이블,4096 VLAN ID, 그리고 4Mb 패킷 버퍼는 9.6KB까지의 대용량 프레임을 지원하여 원활한 대용량 데이터 전송을 제공합니다.
4견고한 하드웨어 사양: 128M DRAM 및 16M 플래시 메모리로 장착되어 안정적인 네트워크 운영을 위해 데이터 처리 및 저장 기능을 향상시킵니다.
5경건한 환경 적응성: IP40 먼지 보호, 6KV 급증 보호 (IEC 61000-4-5: 차차 ± 2KV, 일반적인 ± 6KV) 및 ESD (± 15KV 공기,±6KV 접촉) 및 EFT (±6KV)-40°C~75°C 작업 온도 및 -40°C~85°C 저장 온도에서 작동하며, 10%~95% 비 응축 습도와 함께 가혹한 야외 및 산업 환경에 적합합니다.
6. 포괄적 인 네트워크 관리: 웹 GUI, Cisco®와 같은 CLI, SNMP v1/v2c/v3 및 Telnet을 직관적인 구성에 지원합니다. 케이블 진단 (실점 위치), IEEE 802 기능을 제공합니다.3az 에너지 효율 이더넷 (EEE), 그리고 VLAN (802.1q), 동적/정적 링크 집계 (LACP), QoS 및 폭풍 억제 등 고급 기능.
7강력한 보안 메커니즘: 네트워크 액세스 및 데이터 전송을 보호하기 위해 IEEE 802.1X 인증, RADIUS, ACL, TACACS + 및 HTTPS/SSL/SSH v2 암호화를 통합합니다.펌웨어 과잉과 함께 TFTP/HTTP를 통한 소프트웨어 업그레이드를 지원합니다., DHCP 클라이언트 / 리레이 / 스누핑, RMON, MIB II 및 IPv6 호환성
8유연한 설치 및 컴플라이언스: 튼튼한 제어 캐비닛에 쉽게 통합하기 위해 15811560mm (정체 무게 0.75Kg) 의 컴팩트 차원으로 Din-rail 또는 Wall 장착을 지원합니다.CE-EMC (EN 55032/55035) 에 따라CE-LVD (EN IEC 62368-1) 및 FCC (47 CFR 15 부분 B 하위 B 클래스 B) 인증, 엄격한 산업 표준을 충족합니다.
9장거리 연결: 광섬유 포트는 120km까지의 전송 거리를 지원합니다.RJ45 포트는 최대 100m까지 CAT3/CAT4/CAT5 (10BASE-T) 및 CAT5+ (100/1000BASE-TX) 케이블로 작동합니다.
전반적인 설명
올리콤 IM-FS260GW는 8 포트 L2+ 링 관리 산업 이더넷 스위치로, 가혹한 산업 환경에서 안정적이고 탄력적인 네트워크 연결을 위해 설계되었습니다.
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX), 다양한 산업용 기기에 유연한 섬유에서 구리 통합을 가능하게합니다.
극한 조건에 견딜 수 있도록 설계된 이 스위치는 -40°C에서 75°C의 온도 범위 내에서 작동하며, IP40 보호 등급을 가지고 있습니다.그리고 6KV 이더넷 초상압 보호 장치와 장착되어 있습니다. 산업용 EMC 요구 사항을 충족하고 FCC 및 CE 표준을 준수합니다.22Gbps의 차단되지 않는 시스템 대역폭과 고급 링 네트워크 프로토콜 지원으로 효율적인 데이터 전송과 빠른 오류 복구,중요한 산업 인프라와 대규모 네트워크 구축에 신뢰할 수 있는 선택으로.
또한 3년 보증과 평생 기술 지원을 제공하여 장기적인 운영 안정을 제공합니다.
적용
1자동화 중심의 산업 네트워크
자동화 된 생산 환경 내에서 통신 척추로 배치되어 제어 장치, 센서 장치 및 산업 장비 간의 원활한 상호 작용을 가능하게합니다.운영 통제에 대한 일관된 데이터 가용성을 보장합니다., 진단 및 생산 감독.
2교통 및 공공 인프라 시스템
네트워크 연속성이 중요한 도로 교통 및 철도 통신 환경에서 적용됩니다.빠른 복구 메커니즘을 가진 링 기반 아키텍처는 교통 신호 및 철도 운영에 대한 시스템 가용성을 유지하는 데 도움이됩니다., 링크 또는 노드 장애 상태에서도
3광섬유를 이용한 개인 통신망
광 통신 인프라 및 기업 수준의 개인 네트워크 내에 위치하여 고 용량 데이터 전송을 지원합니다.지리적으로 분산된 시설과 네트워크 노드 사이의 장거리 연결.
4원격 산업 자산 및 감독 네트워크
유틸리티 스테이션, 광산 사이트 및 에너지 생산 시설과 같은 원격 및 무인 산업 설비에 대한 연결을 지원합니다.중앙 모니터링 및 원격 구성을 가능하게하는 동시에 도전적인 환경에서 안정적으로 작동하도록 설계되었습니다..
5야외 감시 및 액세스 네트워크
보안 및 모니터링 애플리케이션을 위해 야외 캐비닛에 설치되어 IP 카메라, 무선 장치 및 엣지 모니터링 시스템에 안정적인 네트워크 액세스를 제공합니다.산업용 보호 장치 는 전기 급류 와 극한 의 기상 조건 하 에서 계속 작동 하는 것 을 보장 합니다.
6기업 규모의 산업 연결
산업 캠퍼스, 물류 운영 및 산업단지,다양한 비즈니스 및 운영 서비스를 수용하기 위해 세그먼트 네트워크 아키텍처 및 우선순위 트래픽 처리 지원.
IEEE802.3az EEE (에너지 효율 이더넷) 관리 지원, 전력 소비를 최적화
지원 STP, RSTP, MSTP, ITU-T G.8032 이더넷 보호 링 (EPR)
지원 QoS, 운송 분류 QoS, CoS, 대역폭 제어 (입출 방향), 폭풍 억제, 차별화된 서비스
지원 IEEE802.1q VLAN, VLAN 포트, Mac 기반 VLAN, IP 서브넷 VLAN, 프로토콜 VLAN, VLAN 변환, MVR
동적 IEEE802.3ad LACP 링크 집계, 정적 링크 집계 지원
IGMP/MLD 스누핑 V1/V2/V3, IGMP 필터링/모듈링, IGMP 검색을 지원합니다.
지원 IGMP 에이전트 보고서, MLD 스누핑
보안: 포트 및 Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2를 기반으로 합니다.
CLI, 웹 관리, SNMP v1/v2c/v3, Telnet와 같은 Cisco®를 지원합니다.
TFTP 및 HTTP를 통한 소프트웨어 업그레이드를 지원합니다. 펌웨어 리던스가 업그레이드 실패를 방지합니다.
FAQ
1어떤 칩에 기반을 두고 있죠?
올리콤: 비테스
2맞춤화 할 수 있나요?
오리콤: 네
우리는 로고, 모델 이름, 라벨, PVC 마스크 및 제품 부품 (착착 키트, 전력 단말 블록 등) 와 같은 OEM 서비스를 지원합니다.
310/100M 기기와 연결할 수 있나요?
오리콤: 네
LAN 포트에서는 10/100/1000M 자동 감지
파이버 포트를 위해 웹 GUI 또는 CLI를 통해 100Mbps 속도를 구성하십시오.
4SKD/CKD를 하고 있나요?
A: 예
공장으로서 우리는 이것을 여러 번 다루었습니다.
