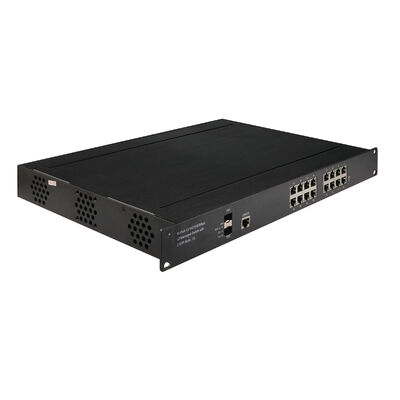

2.5G L2+ 관리형 16포트 산업용 광섬유 스위치
기술 데이터
|
제품 이름 |
10/100/1000Mbps 산업용 광섬유 스위치 (2F+16TP) |
|
모델 번호 |
IM-FS021600GW |
|
포트 |
2 x 1000Mpbs SFP 포트 16x10/100/1000M UTP RJ45 |
|
표준 |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAN ID |
4096 |
|
점보 프레임 |
9.6KB |
|
MAC 주소 테이블 크기 |
8K |
|
스위칭 기능 |
전송 모드: 저장 및 전달 시스템 대역폭: 36Gbps (트래픽 정체 없음) |
|
네트워크 매체 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) SFP 포트, 전송 거리: 20Km, 40Km, 60Km, 80Km, 100Km |
|
LED |
전원, 네트워크, 광섬유 |
|
전원 공급 장치 |
입력 전압: AC220V 무극성 전원 입력: 지원 |
|
환경 |
작동 온도: -40℃～ 85℃ 작동 습도: 5%～95%, 비응축 |
|
산업 표준 |
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4- 산업 환경 방출 EMS: EN61000-6-2- 산업 환경 내성, EN 61000-4-2 (ESD) 레벨 3, EN 61000-4-3 (RS) 레벨 3, EN 61000-4-4 (EFT) 레벨 3, EN 61000-4-5 (서지) 레벨 3, EN 61000-4-6 (CS) 레벨 3, EN 61000-4-8 트래픽 제어: NEMA-TS2, 진동: IEC 60068-2-6 자유 낙하: IEC 60068-2-32, 충격: IEC 60068-2-27 철도 교통: EN 50121-4 |
|
기계적 정보 |
안전 등급: IP30 크기: 483x 275 x 44.5mm |
|
보증 |
1년 이내 교체; 3년 수리 |
제품 포지셔닝
IM-FS021600GW는 대량의 장치, 긴 케이블 연결, 열악한 작동 환경이 공존하는 환경을 위해 구축된 산업 등급 이더넷 집선 스위치로 포지셔닝됩니다. 예측 가능한 성능, 엄격한 격리, 장기적인 안정성을 요구하는 소비자 스타일의 처리량 버스트가 아닌 인프라 수준의 네트워크에서 지속적으로 작동하도록 설계되었습니다.
1. 네트워크 아키텍처 및 용량
이 장치는 이중 광섬유 업링크 설계를 고밀도 구리 액세스와 결합하여 분산 제어 네트워크 내에서 로컬 집선 노드 또는 산업용 액세스 스위치 역할을 할 수 있습니다. 두 개의 광 인터페이스는 단일 모드 및 다중 모드 광섬유를 통해 장거리 전송을 지원하여 제어실, 변전소, 작업장 또는 원격 사이트 간의 상호 연결을 가능하게 합니다. 16개의 기가비트 이더넷 포트는 외부 확장 장비 없이 조밀한 현장 장치 연결을 수용합니다.
높은 전달 용량을 가진 비차단 스위칭 패브릭은 동시 트래픽 흐름을 혼잡 없이 처리할 수 있도록 보장합니다. 대용량 주소 및 VLAN 테이블을 통해 시스템이 성장함에 따라 네트워크를 확장할 수 있으며 여러 부서, 기능 또는 보안 영역에서 분할된 아키텍처를 지원합니다.
2. 중복성, 안정성 및 트래픽 제어
항상 켜져 있는 산업 운영을 위해 설계된 이 스위치는 네트워크 연속성을 유지하기 위해 여러 메커니즘을 통합합니다. 링 기반 보호 및 스패닝 트리 프로토콜은 빠른 토폴로지 수렴과 링크 또는 노드 오류로부터의 자동 복구를 가능하게 하여 중요한 네트워크에서 단일 지점 중단을 방지합니다.
트래픽 처리는 저장 및 전달 처리 및 점보 프레임 지원을 통해 최적화되어 대용량 산업 데이터 패킷의 효율적인 전송을 보장합니다. 서비스 품질 메커니즘을 통해 대기 시간에 민감한 트래픽(예: 제어 신호 또는 모니터링 스트림)의 우선 순위를 지정할 수 있으며, 대역폭 제어 및 스톰 억제를 통해 비정상적인 트래픽이 전체 시스템 안정성에 영향을 미치는 것을 방지합니다.
3. 분할 및 멀티캐스트 최적화
이 플랫폼은 다양한 VLAN 배포 모델을 지원하여 포트, MAC 주소, IP 서브넷 또는 애플리케이션 프로토콜을 기반으로 네트워크를 논리적으로 분할할 수 있습니다. VLAN 변환을 통해 서로 다른 네트워크 도메인이 재구성 없이 상호 연결될 수 있습니다.
멀티캐스트가 많은 환경의 경우 스위치에는 고급 멀티캐스트 제어 기능이 포함되어 있습니다. IGMP 및 MLD 스누핑 및 필터링 메커니즘은 멀티캐스트 트래픽이 필요한 곳에만 전달되도록 보장하여 비디오 감시 및 실시간 모니터링과 같은 애플리케이션에서 불필요한 대역폭 소비를 줄입니다.
4. 보안 및 액세스 제어
보안은 포트 수준에서 시작하여 인증, 권한 부여 및 암호화된 관리 액세스를 통해 확장되는 여러 계층을 통해 적용됩니다. 스위치는 표준화된 인증 프레임워크 및 액세스 제어 정책을 지원하여 무단 장치 및 사용자를 제한합니다.
추가 보호 메커니즘은 스푸핑 및 무단 주소 사용과 같은 일반적인 네트워크 위협을 완화하는 데 도움이 됩니다. 보안 관리 프로토콜은 원격 액세스 및 유지 관리 중에 구성 데이터와 제어 트래픽이 보호되도록 보장합니다.
5. 관리 및 유지 관리
이 장치는 명령줄 액세스, 웹 기반 구성 및 중앙 집중식 네트워크 관리 플랫폼을 포함하여 다양한 운영 환경에 맞게 여러 인터페이스를 사용하여 관리할 수 있습니다. 원격 소프트웨어 유지 관리는 업데이트 실패로 인한 서비스 중단을 방지하도록 설계된 안전한 업그레이드 메커니즘으로 지원됩니다.
내장된 진단 도구는 대규모 설치에서 문제 해결 시간을 줄여 오류 위치를 파악하는 데 도움이 됩니다. 시간 동기화, 로깅 및 모니터링 표준에 대한 지원을 통해 기존 운영 워크플로에 원활하게 통합할 수 있습니다.
6. 환경 및 기계적 설계
이 스위치는 물리적으로 까다로운 환경에 배포하도록 제작되었습니다. 산업용 방진 기능이 있는 금속 인클로저는 넓은 작동 및 보관 온도 범위와 결합되어 열, 추위 및 공기 중 오염 물질에 노출된 위치에서 안정적인 작동을 가능하게 합니다.
광범위한 산업, 전자기 및 운송 관련 표준 준수를 통해 이 장치는 철도 시스템, 실외 캐비닛 및 에너지 시설과 같은 특수 환경에 배포할 수 있습니다. 진동, 충격 및 전기적 간섭에 대한 저항성은 작동 내구성을 더욱 향상시킵니다.
7. 전원 및 설치
인프라 수준의 배포를 위해 설계된 이 스위치는 무극성 연결 허용 오차를 갖춘 AC 전원 입력을 지원하여 산업용 전기 시스템에서 설치를 단순화합니다. 섀시 폼 팩터는 제어실, 변전소 및 산업 장비 캐비닛의 랙 장착 설치에 적합합니다.
배포 사용 사례
1. 공장 제어 및 자동화
자동화 네트워크의 액세스 및 집선 계층 역할을 하며, VLAN 및 QoS 메커니즘을 통해 트래픽을 격리하면서 컨트롤러, 센서, HMI 및 모니터링 시스템을 연결합니다.
2. 철도 및 운송 시스템
철도 표준 준수 및 빠른 오류 복구가 신호 및 정보 서비스를 유지하는 데 필수적인 궤도, 역 및 도로변 네트워크에 적용됩니다.
3. 전력 및 유틸리티 네트워크
변전소, 재생 에너지 사이트 및 그리드 모니터링 시스템에 사용되어 야외 및 지하 배포를 위한 중복 네트워크 설계 및 넓은 환경 허용 오차를 지원합니다.
4. 중공업 및 자원 사이트
먼지, 진동 및 전기적 노이즈가 흔한 채광, 야금 및 석유 화학 시설에 배포되는 동시에 원격 진단을 통해 유지 관리 노력을 줄입니다.
5. 산업 캠퍼스 및 백본 상호 연결
데이터 센터, 산업 단지 및 제어 시설을 연결하는 광섬유 연결 집선 스위치 역할을 하며, 대용량 데이터 교환 및 확장 가능한 확장을 지원합니다.
6. 보안 및 원격 모니터링
효율적인 멀티캐스트 처리 및 트래픽 우선 순위를 통해 대규모 카메라 및 모니터링 시스템을 지원하여 감시 및 운영 네트워크 간의 분리를 유지합니다.
7. 대중 교통 인프라
철도 및 대중 교통 통신 시스템에 통합되어 온보드, 궤도변 및 역 수준 장비에 대한 탄력적인 연결을 제공합니다.
소프트웨어 기능
FAQ
1, 어떤 칩을 기반으로 합니까?
Olycom: Vitesse
2, 사용자 정의할 수 있습니까?
Olycom: 예
로고, 모델 이름, 라벨, PVC 마스크 및 제품 부품(장착 키트, 전원 단자대 등)과 같은 OEM 서비스를 지원합니다.
3, 10/100M 장치와 연결할 수 있습니까?
Olycom: 예
LAN 포트의 경우 10/100/1000M 자동 감지입니다.
광섬유 포트의 경우 웹 GUI 또는 CLI를 통해 100Mbps 속도를 구성하십시오.
4, 필요한 경우 일부 포트에 대한 PoE 기능을 종료할 수 있습니까?
A: 예
이 시리즈의 모든 PoE 관리형 스위치는 PoE 관리를 지원합니다.
웹 GUI 또는 CLI를 통해 PoE 상태를 설정하십시오.
5, SKD/CKD를 수행합니까?
A: 예
공장으로서 우리는 이것을 여러 번 처리했습니다.
