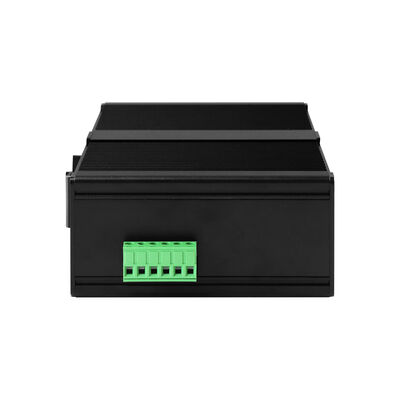

Olycom 강화형 링 관리형 1G 이더넷 스위치
사양
|
포트 |
2*100/1000/2500Mpbs SFP 포트 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500미터 2*10*100/1000M UTP RJ45 업링크(MDI/MDIX 자동 감지 지원) 8*UTP 다운링크 1*콘솔 포트 1*6핀 전원 터미널 블록 2*알람 출력 |
|
프로토콜 |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연:<10us 시스템 대역폭: 30Gbps(트래픽 정체 없음) DRAM 크기: 128M 플래시 크기: 16M VLAN ID: 4096 MAC 주소 테이블 크기: 8K 점보 프레임: 9.6KB |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) |
|
LED |
전원, 시스템, 네트워크, 광섬유, 알람 PWR: 전원, 빨간색 SYS: 시스템, 빨간색 네트워크 링크/활동: 녹색 LED 네트워크 데이터 속도: 주황색 LED(1G 켜짐) 광섬유 링크: 녹색 LED 알람: 빨간색 깜박임 |
|
전원 공급 장치 |
입력 전압: DC12V~DC57V 작동 온도: -40°C ~ +75°C 역방향 연결: 지원 |
|
환경 |
보관 온도: -40°C～85°C 작동 습도: 10%～90%, 비응축 보관 습도: 10%～95%, 비응축 |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
기계적 정보 |
쉘: 골판지 금속 쉘, IP40 등급 치수: 165*112*45.5mm 장착 방법: Din-rail 장착 무게: 0.75Kg/0.9Kg(순/총) |
|
보증 |
3년, 평생 기술 지원 |
주요 기능

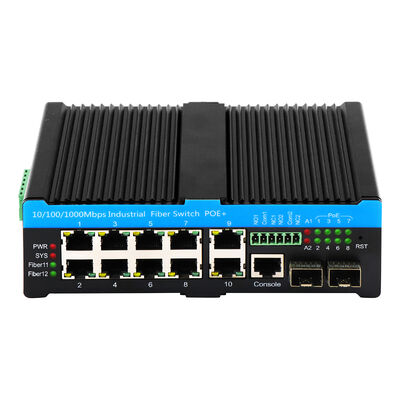

1. 다용도 포트 구성
2 x 2.5Gbps SFP 광섬유 포트(SM/MM 호환, 500m~120Km 전송) + 8 x 10/100/1000M UTP RJ45 포트(자동 감지 MDI/MDIX), 1개의 콘솔 포트, 1개의 전원 터미널 블록, 2개의 알람 출력을 통해 유연한 네트워크 배포 가능
2. 고급 링 네트워크 지원
ITU-T G.8032V1/V2 Rapid Ring 프로토콜 및 STP/RSTP/MSTP 스패닝 트리 프로토콜을 준수하여 중요한 링 네트워크 구성에 대한 빠른 네트워크 복구 및 루프 보호 보장
3. 고속 데이터 처리
저장 및 전달 전송 모드, <10us 전달 지연, 40Gbps 논블로킹 시스템 대역폭, 22.321Mpps 전달 속도, 8K MAC 주소 테이블, 4096 VLAN ID, 4Mb 패킷 버퍼—최대 9.6KB의 점보 프레임을 지원하여 원활한 대용량 데이터 전송4. 견고한 환경 적응성
효율적인 열 방산을 위한 리브형 금속 섀시, IP40 방진, 6KV 서지 보호(IEC 61000-4-5: 차동 ±2KV, 공통 ±6KV). -40℃~85℃ 보관 온도 및 10%~95% 비응축 습도 견딤, ESD(±15KV 공기, ±6KV 접촉) 및 EFT(±6KV)에 대한 저항
5. 포괄적인 네트워크 관리
직관적인 구성을 위해 Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3 및 Telnet을 지원합니다. 케이블 진단(고장 지점 위치), 에너지 효율적인 이더넷(IEEE 802.3az), VLAN(802.1q), 링크 집선(LACP/정적), QoS 및 스톰 억제를 통해 최적의 네트워크 성능 제공
6. 지능형 알람 및 보호
실시간 알람 상태 표시와 함께 2방향 건식 접점 알람 출력 포트(외부 벨/사이렌에 연결 가능)—원격 모니터링을 위해 포트 오류에 대한 알림 트리거. 향상된 안정성을 위해 과온도 보호 및 역전원 연결 지원 기능 탑재
7. 컴팩트하고 유연한 설치

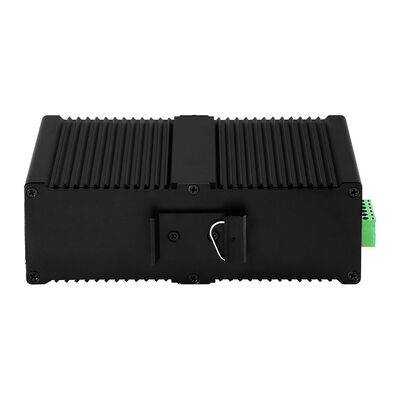

Din-rail 장착 디자인의 골판지 금속 쉘(16511245.5mm), 경량(0.75Kg 순중량)으로 좁은 산업 제어 캐비닛에 완벽하게 적합
8. 엄격한 산업 규정 준수
CE-EMC(EN 55032/55035), CE-LVD(EN IEC 62368-1) 및 FCC(47 CFR Part 15 Subpart B Class B) 인증을 충족하며 ESD, EFT 및 서지에 대한 IEC 61000 시리즈 표준을 준수—중요한 운송 및 교통 응용 분야에 적합
응용 시나리오
1. 공장 및 프로세스 자동화
PLC, 산업용 컨트롤러, 센서 및 액추에이터를 포함한 자동화 시스템 간의 지속적이고 안정적인 통신을 지원하도록 구축되었습니다. 생산 라인 및 프로세스 환경에서 원활한 데이터 흐름을 보장하여 정확한 제어 및 안정적인 제조 운영을 가능하게 합니다.
2. 지능형 교통 시스템
교통 캐비닛, 철도 신호 네트워크 및 모니터링 시스템과 같은 교통 인프라에 배포됩니다. 링 기반 네트워킹 설계는 데이터가 중단 없이 노드를 통과하도록 하여 시간 제약적인 교통 및 철도 운영에 대한 네트워크 가용성을 유지합니다.
3. 열악한 환경 및 미션 크리티컬 배포
전기적으로 시끄럽고 환경적으로 까다로운 위치(전력 분배 사이트, 석유 및 가스 설치, 보안 야외 시설 포함)에서 사용하도록 설계되었습니다. 극한의 온도와 산업 간섭에도 불구하고 일관된 성능을 유지합니다.
4. 광섬유 기반 통신 인프라
사설 광 네트워크 및 산업 통신 백본에서 광섬유 액세스 또는 집선 장치로 작동합니다. SFP 광섬유 인터페이스는 높은 데이터 처리량 요구 사항을 지원하면서 확장된 전송 거리를 가능하게 합니다.
5. 분산 제어 및 원격 감독
유틸리티, 광업 및 에너지 생산과 같은 응용 분야에서 지리적으로 분산된 장비에 대한 안정적인 연결을 지원합니다. 통합된 알람 및 모니터링 메커니즘은 운영자가 고장을 신속하게 식별하고 시스템 안정성을 유지하는 데 도움이 됩니다.
6. 산업 단지 및 기업 캠퍼스
산업 캠퍼스, 물류 센터 및 기업 구역에 대한 확장 가능한 네트워킹 기반을 제공하여 많은 수의 장치가 안전하게 연결되고 중앙 집중식 네트워크 관리 및 장기 확장을 지원할 수 있습니다.
액세서리
산업용 광학 모듈
|
OSPL1G05D |
|
|
1000BASE-SX |
OSPL1G06D |
|
1000BASE-SX(1310nm) |
OSPL1G20D |
|
1000BASE-LX |
OSPL1G40D |
|
1000BASE-EX |
OSBL1G20D-35 |
|
1000BASE-BX-U(TX 1310 RX1550) |
OSBL1G20D-53 |
|
1000BASE-BX-D(TX 1550 RX1310) |
산업용 DIN 전원 공급 장치 |
|
IM-DAC220/DC12V1.67A |
|
|
AC220V ~ DC12V1.67A, -30°C～70°C |
IM-DAC220/DC24V1A |
|
AC220V ~ DC24V1A, -30°C～70°C |
|
