올리콤 L2/L2+ 관리된 PoE 네트워크 스위치
기술 자료
|

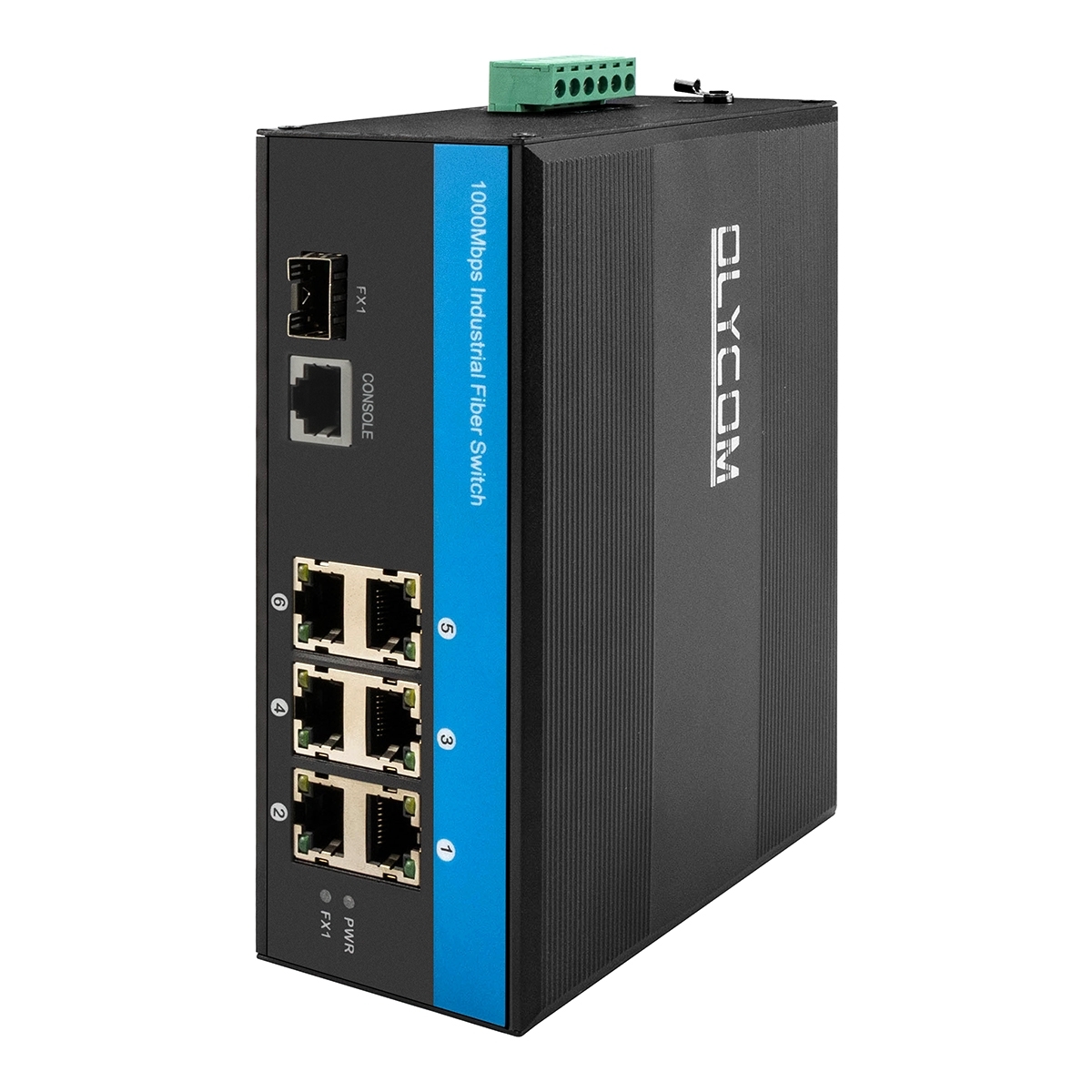

제품 이름 |
10/100/1000Mbps 관리 산업 PoE 섬유 스위치 ((1F+6TP) |
|
모델 번호 |
IM-FP166GW |
|
항구 |
1*100/1000/2500Mpbs SFP 포트 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km MM: 1310nm, 2km; 850nm, 500미터 6*10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
|
조약 |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
변경 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 17Gbps (비 교통 혼잡) DRAM 크기: 128M 플래시 크기: 16M VLAND ID: 4096 MAC 주소 테이블 크기: 8K 대용량 프레임: 9.6KB |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) |
|
LED |
전력, 네트워크, 섬유 PWR: 힘
오렌지: 링크/ACT 녹색: 1000M 네트워크 속도 (100Mb/s 때 꺼)
섬유: FX1 |
|
전원 공급 |
입력 전압: 48V (최대 52V) PoE 출력 전압: 48V 단일 PoE 출력 전력: 30W ((포트 1~6) 최대 예산: 180W 역 연결: 지원 |
|
PoE 와이어링 |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A112020 FCC: 47 CFR FCC 15부 B (B 클래스) ANSI C63.42014년 |
|
기계 정보 |

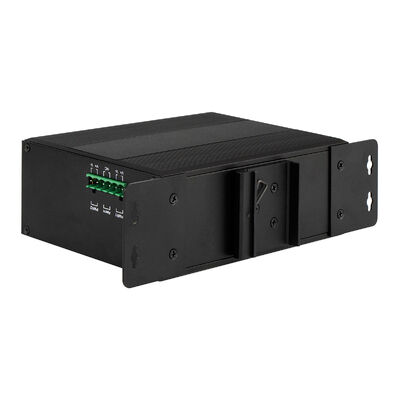

껍질: IP40 등급의 코러브 금속 껍질 크기: 158*115*60mm 장착 방법: 딘레일/벽 장착 무게: 0.75Kg/0.9Kg ((순/총) |
|
보증 |
3년, 평생 기술 지원 |
주요 특징
1기능성
하이브리드 섬유 銅 네트워크
스위치는 프로그래밍 가능한 속도 SFP 인터페이스 (100M / 1G / 2.5G) 를 6 개의 자동 협상 Gigabit Ethernet 포트로 통합합니다.특수 케이블 요구 사항 없이 광 스코너와 구리 기반 산업 장비 사이의 원활한 상호 연결을 가능하게 하는.
2네트워크 탄력성 및 루프 보호
링 및 과잉 토폴로지를 위해 설계된 이 장치는 STP / RSTP / MSTP 프로토콜과 함께 ITU-T G.8032 이더넷 보호 링을 지원합니다.이러한 메커니즘은 복잡한 산업 시설에서 토폴로지 복구와 네트워크 루프를 방지하는 빠른 방법을 보장합니다..
3. 높은 처리량 스위칭 성능
최적화된 스위칭 아키텍처는 마이크로초 수준 지연시간으로 차단되지 않는 데이터 전송을 제공합니다. 큰 MAC 테이블, 광범위한 VLAN 세분화, 대용량 프레임,그리고 충분한 버퍼링은 중량 및 붐비는 교통 부하에서 안정적인 성능을 보장합니다..
4산업용 하드웨어 재단
방대한 시스템 메모리와 플래시 스토리지를 갖추고 있는 플랫폼은 고급 관리 및 보안 기능을 지원하면서 일관성 있는 동작을 유지합니다.심지어 지속적으로 로딩된 네트워크 환경에서도.
5환경 및 전기 경화
금속 장치는 IP40 보호를 제공하며, 급증, ESD 및 전기 빠른 일시적에 대한 내장 방어 장치는 일반적인 산업 전기 위험으로부터 시스템을 보호합니다.넓은 작동 온도와 습도 내성이 스위치를 야외 및 산업용 캐비닛 배포에 적합합니다..
6멀티 모드 네트워크 관리
구성 및 모니터링은 웹 기반 관리, CLI, SNMP 및 Telnet를 포함하여 여러 인터페이스를 통해 수행 할 수 있습니다.케이블 결함 탐지 및 에너지 절약 기능과 같은 진단 도구는 유지 보수를 단순화하고 운영 비용을 줄이는데 도움이 됩니다..
7. 고급 교통 통제 및 세분화
VLAN 태그, 링크 집계, QoS 우선 순위 설정 및 방송 억제 지원은 트래픽 행동에 대한 정확한 통제를 가능하게합니다.공유 산업 네트워크 내에서 중요한 서비스를 분리하고 우선 순위를 부여할 수 있도록 하는 것.
8보안 중심의 설계
스위치는 802.1X, RADIUS, ACL, TACACS + 및 안전한 관리 프로토콜을 포함한 계층 접근 제어 및 암호화 메커니즘을 통합합니다.펌웨어 과잉 및 광범위한 프로토콜 지원은 장기적인 보안과 업그레이드 유연성을 보장하는 데 도움이됩니다..
9설치 유연성 및 표준 준수

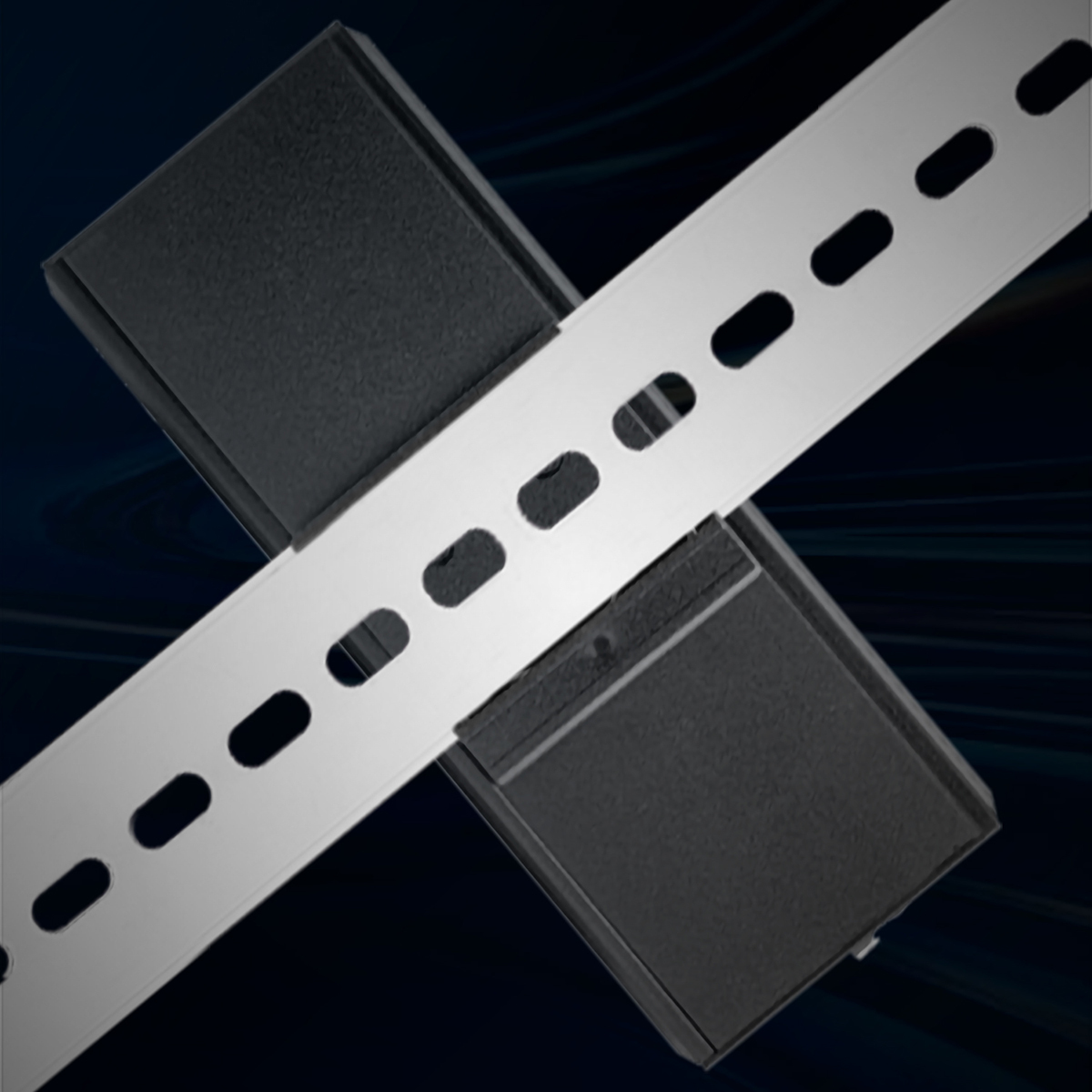

DIN 레일 또는 벽 장착을 위해 설계 된, 컴팩트 하우징은 공간 제한된 제어 캐비닛에 쉽게 적합합니다. 장치는 주요 국제 안전 및 EMC 표준을 준수합니다.전세계 산업용 시설에서 안정적인 운영을 보장.
장거리 통신 지원
광적 인터페이스는 단일 모드 섬유로 최대 120km의 전송 거리를 지원하고, 이더넷 포트는 최대 100m의 로컬 연결을 위해 표준 구리 케이블을 지원합니다.대규모 산업 현장에서 확장 가능한 네트워크 설계가 가능.
전형적인 배치 시나리오
1.자동화 된 제조 및 프로세스 제어
PLC, 센서 및 제어 시스템의 통신 척추로 작용하여 생산 제어 및 장비 모니터링에 필요한 실시간 데이터 교환을 지원합니다.
2교통 및 교통 시스템
도로변 캐비닛, 철도 네트워크 및 링 리던스가 신호 및 제어 네트워크의 지속적인 운영을 보장하는 교통 관리 시스템에서 사용됩니다.
3광학 민간 및 산업 광대역 네트워크
기업 및 산업용 개인 네트워크의 광섬유 액세스 또는 집적 노드 역할을 하며 분산된 위치 사이의 고속 대역폭 통신을 가능하게 합니다.
4원격 산업 운영
물 처리 공장, 광산 사이트 및 에너지 설비와 같은 지리적으로 흩어져있는 시설에 대한 네트워크 연결을 지원하여 중앙 집중식 모니터링 및 유지 관리를 가능하게합니다.
5야외 감시 및 보안 네트워크
IP 카메라, 무선 액세스 포인트 및 야외 또는 주변 보안 환경에서 배치 된 모니터링 장비에 안정적인 네트워크 액세스를 제공합니다.
6산업 캠퍼스 및 물류 공원
대규모 산업 및 기업 네트워크의 액세스 계층을 형성하며 세분화된 아키텍처, 서비스 우선 순위 설정 및 높은 장치 밀도를 지원합니다.
부속품
|
산업용 광학 모듈 |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
산업용 DIN 전원 공급 장치 |
|
|
IM-DAC220/DC48V2.5A |
AC220V ~ DC48V2.5A, -40°C~70°C |
|
IM-DAC220/DC48V5A |
AC220V ~ DC48V5A, -40°C~70°C |
|
IM-DAC220/DC48V10A |
AC220V ~ DC48V10A, -40°C~70°C |
