Olycom 8 포트 2.5G 파이버 L2 관리형 LAN 스위치
주요 특징

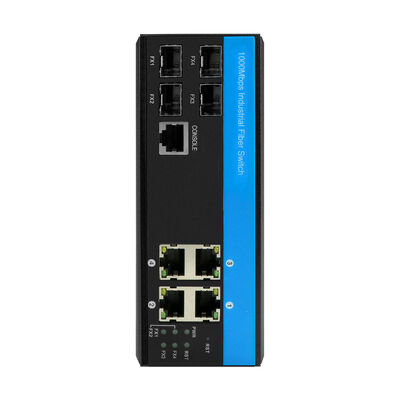

1. 다목적 포트 구성: 4 x 2.5Gbps SFP 파이버 포트(SM/MM 호환, 500m–120Km 전송) + 4 x 10/100/1000M UTP RJ45 포트(자동 감지 MDI/MDIX)를 통해 산업용 장치용 파이버 및 구리 네트워크를 원활하게 통합할 수 있습니다.
2. 고급 링 및 스패닝 트리 지원: ITU-T G.8032 이더넷 보호 링(EPR) 및 IEEE 802.1d STP/802.1w RSTP/802.1s MSTP 프로토콜을 준수하여 신속한 네트워크 복구(링 네트워크 구성에 이상적) 및 중요한 애플리케이션에 대한 루프 방지를 보장합니다.
3. 고효율 데이터 처리: <10us 전달 지연, 28Gbps 비차단 시스템 대역폭, 20.83Mpps 전달 속도, 8K MAC 주소 테이블, 4096 VLAN ID 및 4Mb 패킷 버퍼를 갖춘 저장 및 전달 전송 모드를 채택하여 원활한 대용량 데이터 전송을 위해 최대 9.6KB의 점보 프레임을 지원합니다.

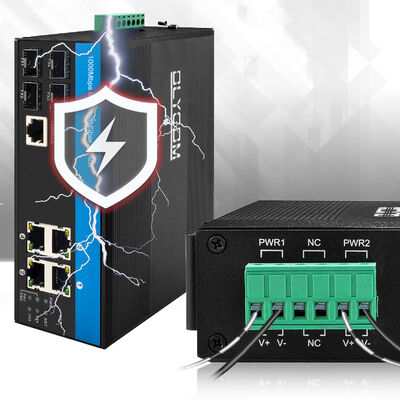

4. 견고한 환경 적응성: IP40 먼지 보호, 6KV 서지 보호(IEC 61000-4-5: 차동 ±2KV, 공통 ±6KV), ESD(±15KV 공기, ±6KV 접촉) 및 EFT(±6KV)에 대한 저항성을 갖춘 골판지 금속 쉘. -40°C~75°C 작동 온도 및 -40°C~85°C 보관 온도, 10%~95% 비응축 습도에서 작동하며 열악한 실외 및 산업 환경에 적합합니다.
5. 포괄적인 네트워크 관리: 직관적인 구성을 위해 웹 GUI, Cisco®와 유사한 CLI, SNMP v1/v2c/v3 및 Telnet을 지원합니다. 케이블 진단(결함 지점 위치), 전력 최적화를 위한 IEEE 802.3az 에너지 효율 이더넷(EEE), VLAN(802.1q), 동적/정적 링크 집합(LACP), QoS 및 폭풍 억제를 포함한 고급 네트워크 기능을 갖추고 있습니다.
6. 강력한 보안 및 신뢰성: IEEE 802.1X 인증, RADIUS, ACL, TACACS+ 및 HTTPS/SSL/SSH v2 암호화 등 다양한 보안 메커니즘을 갖추고 있어 네트워크 액세스 및 데이터 전송을 보호합니다. 미래 보장을 위해 펌웨어 이중화, DHCP 클라이언트/릴레이/스누핑, RMON, MIB II 및 IPv6 호환성을 갖춘 TFTP/HTTP를 통한 소프트웨어 업그레이드를 지원합니다.
7. 유연한 설치 및 규정 준수: 15811560mm(순 중량 0.75Kg)의 컴팩트한 크기로 DIN 레일 또는 벽 장착을 지원하여 단단한 제어 캐비닛에 쉽게 통합할 수 있습니다. CE-EMC(EN 55032/55035), CE-LVD(EN IEC 62368-1) 및 FCC(47 CFR Part 15 Subpart B Class B) 인증을 준수하여 엄격한 산업 표준을 충족합니다.
8. 장거리 연결: 파이버 포트는 최대 120Km(단일 모드)의 전송 거리를 지원하고, RJ45 포트는 CAT3/CAT4/CAT5(10BASE-T) 및 CAT5+(100/1000BASE-TX) 케이블과 함께 최대 100m까지 작동하므로 대규모 산업 현장 배포에 적합합니다.
기술 데이터
|
제품명 |
10/100/1000Mbps 매니지드 산업용 광케이블 스위치(4F+4TP) |
|
모델번호 |
IM-FS440GW |
|
포트 |
4*100/1000/2500Mpbs SFP 포트 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500미터 4*10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원) |
|
규약 |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연: <10us 시스템 대역폭: 26Gbps(비 트래픽 잼) DRAM 크기: 128M 플래시 크기: 16M 브랜드 ID: 4096 MAC 주소 테이블 크기: 8K 점보 프레임: 9.6KB |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) |
|
LED |
전력, 네트워크, 광섬유 PWR: 전력
주황색: 링크/ACT 녹색: 1000M 네트워크 속도(100Mb/s일 때 꺼짐)
섬유: FX1/FX2/FX3/FX4 |
|
전원공급장치 |
중복 DC12V~DC52V 입력, 일반적으로 DC12V/DC24V/DC48V 역방향 연결: 지원 |
|
전력 소비 |
완전 로딩 ≤5W |
|
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작동 습도: 10%~90%, 비응축 보관 습도: 10%~95%, 비응축 |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC 파트 15 하위 파트 B(클래스 B) ANSI C63.4: 2014 |
|
기계정보 |
쉘: 골판지 금속 쉘, IP40 등급 레벨 차원: 158*115*60mm 장착 방법: DIN 레일/벽면 장착 무게: 0.75Kg/0.9Kg(순/총) |
|
보증 |
3년, 평생 기술 지원 |
개요
Olycom IM-FS440GW는 열악한 산업 환경에서 안정적이고 신뢰할 수 있는 네트워크 연결을 위해 설계된 고성능 L2+ 링 관리형 산업용 이더넷 스위치입니다.
4 x 100/1000/2500Mbps SFP 파이버 포트(500m ~ 120Km 전송 거리의 단일 모드/멀티 모드 파이버 지원) 및 4 x 자동 감지 10/100/1000Mbps UTP RJ45 포트(모두 MDI/MDIX와 호환 가능)를 갖추고 있어 다양한 산업용 장치에 유연한 파이버-구리 연결을 제공합니다.
극한의 조건을 견딜 수 있도록 설계된 이 스위치는 -40°C ~ 75°C의 온도 범위에서 작동하고 IP40 보호 등급을 자랑하며 6KV 이더넷 서지 보호 기능을 갖추고 있어 EMC 산업 등급 요구 사항을 충족하고 FCC 및 CE 표준을 준수합니다.
28Gbps의 비차단 시스템 대역폭과 고급 링 네트워크 프로토콜 지원을 통해 효율적인 데이터 전송과 빠른 오류 복구를 보장하므로 중요한 산업 인프라 및 네트워크 배포에 이상적인 선택입니다.
애플리케이션
1. 제조 및 제어 시스템
산업용 제어 네트워크의 핵심에서 작동하도록 설계된 이 장치는 PLC, 센서, 컨트롤러 등 자동화 장비를 연결하여 실시간 제어, 시스템 진단 및 생산 가시성에 필요한 지속적인 데이터 교환을 가능하게 합니다.
20 도로, 철도, 교통망
교통 제어 캐비닛 및 철도 통신 시스템을 포함한 교통 인프라에 일반적으로 배포됩니다. 신속한 복구 메커니즘을 갖춘 링 기반 네트워킹은 링크 오류가 발생하더라도 데이터 경로를 계속 사용할 수 있도록 보장합니다.
3. 파이버 기반 프라이빗 및 캐리어급 네트워크
파이버 연결이 필수적인 광 백본 및 개인 광대역 네트워크에 통합되었습니다. 고속 SFP 인터페이스를 사용하면 분산된 네트워크 노드 간 확장된 거리에서 대용량 데이터를 효율적으로 전송할 수 있습니다.
4. 분산 자산 및 원격 운영
수도 시설, 광산 시설, 전력 인프라 등 광범위한 지리적 영역에 분산된 산업 현장을 지원합니다. 원격 관리 기능과 결합된 안정적인 연결은 시스템 감독을 단순화하고 현장 유지 관리 노력을 줄여줍니다.
5. 옥외 감시 및 보안 설치
IP 카메라, 무선 액세스 포인트 및 보안 센서를 지원하기 위해 실외 인클로저 내에 배포됩니다. 전기 서지, 먼지 유입 및 극한 온도에 대한 보호 기능이 내장되어 있어 무인 환경에서도 지속적인 작동이 가능합니다.
6. 대규모 산업 및 기업 네트워크
기업 캠퍼스, 물류 허브, 산업 단지에 대한 안정적인 액세스 또는 집합 레이어 역할을 합니다. 네트워크 분할 및 트래픽 우선순위 지정을 지원하여 공유된 산업 네트워크에서 다양한 서비스가 효율적으로 운영될 수 있도록 합니다.
FAQ
1. 라벨을 내가 원하는대로 작성이 가능하다면?
A: 네, 내용과 형식을 보내주시면 확인을 위해 샘플을 인쇄해 드리겠습니다.
라벨은 일반적으로 측면 패널에 부착되어 있습니다.
2. 포장 목록은 무엇입니까?

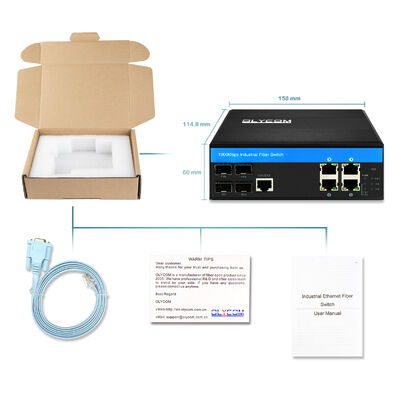

A: 상자에는 장치, 보호 폼, 사용 설명서, 보증 카드 및 콘솔 케이블이 있습니다.
단, SFP 모듈과 전원 공급 장치는 포함되어 있지 않습니다. 별도로 당사에서 구매하시기 바랍니다.
3. 테스트용 샘플 유닛은 어떻게 얻을 수 있나요?
A: 아마존 매장이 많이 있습니다. 알고 계시다면 당사 브랜드 Olycom이나 모델명을 검색해 보세요.
표준 구매에 대해서도 언제든지 문의하실 수 있습니다.
4. 스위치가 링 프로토콜을 지원합니까?
A: 예, 당사 스위치는 링 구성을 위해 STP/RSTP/MSTP 및 ERPS를 지원합니다.
