올리콤 8 포트 강화 기가비트 이더넷 스위치
1주요 특징
다재다능한 포트 구성
2x 1000Mbps SFP 광섬유 포트 (500m~120Km 전송과 SM/MM 광섬유를 지원) + 6x 자동 감지 10/100/1000Mbps RJ45 포트, 다양한 산업 장치에 대한 유연한 광섬유-UTP 연결을 가능하게합니다.
탄탄 한 환경 내구성
6KV 이더넷 급증 보호 및 IP40 등급, 전기 간섭, 먼지 및 가혹한 외부 조건으로부터의 보호

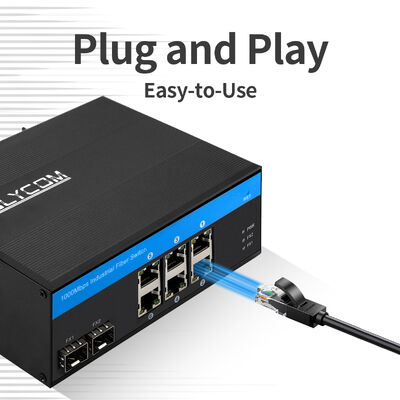

플러그 앤 플레이 호환성
자동 MDI/MDIX를 지원하여 크로스오버 케이블의 필요성을 제거하고 다양한 네트워크 장치와 번거로움이 없는 연결을 보장합니다.
표준화 된 흐름 제어
IEEE 802.3x와 일치하는 풀 듀플렉스 모드 및 반압 표준과 함께 반 듀플렉스 모드, 고속 전송 중 데이터 손실을 방지합니다.
효율적 인 데이터 처리
저장 및 전달 스위칭 메커니즘, 14Gbps 비 차단 시스템 대역폭, 10.416Mmps 전송 속도, 4K MAC 주소 테이블, 그리고 1.75Mb 패킷 버퍼
극단적 인 온도 에 대한 저항력
작업 온도 -40~75°C 및 저장 온도 -40~85°C에서 작동하며 산업 환경에서 극심한 추위, 열 및 온도 변동에 적응합니다.
강력한 전력 적응력
역 연결 보호 및 5W 무부하 전력 소비, 균형 안정성, 에너지 효율성 및 배선 오류에 대한 보호
산업용 준수
산업용 EMC 요구 사항, FCC / CE 표준 및 EN 50121-4 (철도 교통) / NEMA-TS2 (교통 제어) 인증을 충족합니다. IEC 60068 시리즈에 따라 진동, 충격 및 자유 낙하에 저항합니다.
유연 한 설치
콤팩트 인 헐리우드 금속 껍질 (158x115x60mm) 은 Din-레일 / 벽 장착 옵션, 단단한 제어 캐비닛과 원격 산업 설비를 장착합니다.
2기술 데이터
|
제품 이름 |
10/100/1000Mbps 산업용 섬유 스위치 (2F+6TP) |
|
모델 번호 |
IM-FS260GE |
|
항구 |
1x 1000Mpbs SFP 포트 SM: 1310nm/1550nm, 20km 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500m 6x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
|
전환 기능 |
전송 방식: 저장 및 전달 시스템 대역폭: 16Gbps (트래픽 혼잡이 아닌 경우) 전송 속도: 11.904Mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) SFP 포트, 전송 거리: 20km, 40km, 60km, 80km, 100km |
|
LED |
전력, 네트워크, 섬유 |
|
전원 공급 |
입력 전압: DC 12-52V 무부하 전력: 5W 역 연결: 지원 |
|
환경 |
작동 온도: -40~75°C 보관 온도: -40~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
|
산업 표준 |
EMI: FCC 15부 B 하위 부분 A 클래스, EN 55022 A 클래스 EMS: EN 61000-4-2 (ESD) 레벨 3, EN 61000-4-3 (RS) 레벨 3, EN 61000-4-4 (EFT) 레벨 3, EN 61000-4-5 (올림) 레벨 3, EN 61000-4-6 (CS) 레벨 3, EN 61000-4-8 교통 통제: NEMA-TS2 진동: IEC 60068-2-6 자유 낙하: IEC 60068-2-32 충격: IEC 60068-2-27 철도 교통: EN 50121-4 |
|
안전 |
CE 마크, 상업용 CE/LVD EN60950 |
|
기계 정보 |
껍데기: 물결 모양의 금속 껍데기 안전급: IP40 차원: 158 x 115 x 60mm 장착 방법: 딘레일/벽 장착 |
|
보증 |
1년 이내에 교체 3년 후 수리 |
3. 개요
올리콤 IM-FS260GE는 가혹한 환경에서 안정적으로 작동하도록 설계된 견고한 10/100/1000 Mbps 산업 광선 스위치입니다.
2 x 1000Mbps SFP 광섬유 포트와 6 x 자동 감지 10/100/1000Mbps RJ45 포트를 갖는다.500m에서 120Km까지의 전송 거리를 가진 단일 모드 (SM) 및 멀티 모드 (MM) 섬유를 지원합니다., 100m까지의 트위스트 페어 연결과 함께
산업용 요구 사항을 충족하도록 설계되어 -40~75°C의 넓은 온도 범위 내에서 작동합니다. DC 12-52V 광전압 듀얼 전원 입력을 받아 (반면 연결 보호),그리고 IP40 보호 등급을 자랑합니다..
FCC, CE 및 여러 산업 표준 (EMC, NEMA-TS2, EN 50121-4 등) 을 준수하며, 스위치는 파동 금속 껍질을 채택하고 Din-rail / 벽 장착을 지원합니다.자동화 시스템의 지속적이고 안정적인 성능을 보장합니다..
4적용
중요한 산업 시나리오에 이상적으로 적용되는 IM-FS260GE는 교통, 전기, 금속, 석탄 광산, 석유화학 및 수처리를 포함한 다양한 분야에서 널리 사용됩니다.
산업 제어 장비, 저장 장비, 디스플레이 장치 및 산업 섬유 변환 시스템에서 핵심 네트워크 구성 요소로 사용됩니다.
극한 온도, 전압 변동, 그리고 혹독한 환경 요인을 견딜 수 있는 능력으로 자동 생산 라인, 원격 모니터링 시스템,신뢰성과 내구성이 가장 중요한 인프라 프로젝트.
지하 석탄 광산, 야외 발전소 또는 석유화학 공장 등에 배치되더라도 이 네트워크 스위치는 산업 시스템의 원활한 운영을 지원하기 위해 안정적인 데이터 통신을 보장합니다.
5부속품
|
산업용 광학 모듈 |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
산업용 DIN 전원 공급 장치 |
|
|
IM-DAC220/DC12V1.67A |
AC220V ~ DC12V1.67A, -30°C~70°C |
|
IM-DAC220/DC24V1A |
AC220V ~ DC24V1A, -30°C~70°C |
