Olycom Serial over Ethernet PoE 파이버 스위치
|
모델번호 |
IM-FSP288GW |
|
이더넷 인터페이스 |
|
|
포트 |
8x10/100/1000Base-T(X)포트(RJ45 커넥터) 2x100/1000Base-FX(SFP 슬롯) 2x RS485/422/232(5핀 직렬 터미널) |
|
포트 모드(Tx)
|
자동 협상 속도 전이중/반이중 모드 자동 MDI/MDI-X 연결 |
|
표준
|
10BaseT용 IEEE 802.3 100BaseT(X) 및 100BaseFX용 IEEE 802.3u 1000BaseT(X)용 IEEE 802.3ab 1000BaseSX/LX/LHX/ZX용 IEEE 802.3z 흐름 제어를 위한 IEEE 802.3x 스패닝 트리 프로토콜용 IEEE 802.1D-2004 고속 스패닝 트리 프로토콜용 IEEE 802.1w 다중 스패닝 트리 프로토콜용 IEEE 802.1s 서비스 클래스에 대한 IEEE 802.1p VLAN 태깅을 위한 IEEE 802.1Q 인증을 위한 IEEE 802.1X LACP가 포함된 포트 트렁크용 IEEE 802.3ad |
|
패킷 버퍼 크기 |
4M비트 |
|
MAC 주소 테이블 크기 |
8K |
|
최대 패킷 길이 |
최대 10K |
|
VLAN ID 범위 |
VID 1 ~ 4094 |
|
IGMP 그룹 |
2048년 |
|
최대. VLAN 수 |
64 |
|
전송 모드 |
저장 및 전달(전이중/반이중 모드) |
|
교환재산 |
지연 시간: < 7μs 백플레인 대역폭: 20Gbps; 패킷 전달 속도: 14.88Mpps |
|
직렬 인터페이스 |
|
|
포트 |
RS485/422/232 2개 |
|
신호
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND RS-422: a:T+, b:T-, c:R+,d:R-, e:GND RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND |
|
전송 속도 |
2400-115200bps |
|
단말기 |
5핀 터미널 |
|
부하 용량 |
RS-485/422는 128포인트 폴링 환경을 지원합니다. |
|
움직임 |
RS-485는 자동 데이터 흐름 제어 기술을 채택합니다. |
|
인터페이스 보호
|
RS-232 15KV 정전기 보호 절연 전압 2KV, 정전기 보호 15KV |
|
포장 목록 |
|
|
장치 |
1x 산업용 직렬 이더넷 스위치 |
|
케이블 |
1xDB9 암-RJ45 |
|

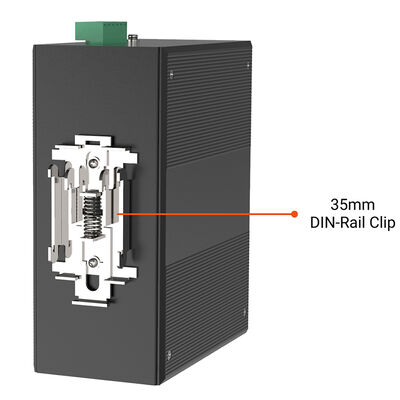

설치 키트 |
1x DIN 레일 클립 벽걸이 키트 2개 |
|
선적 서류 비치 |
1 x 빠른 설치 가이드 1 x 보증 카드 1x 제품 통지 |
|
물리적 특징 |
|
|
주택 |
알루미늄 케이스 |
|
IP 등급 |
IP40 |
|
차원 |
138mm x 108mm x 49mm(길이 x 너비 x 높이) |
|
무게 |
680g |
|
작동 온도 |
-40℃~75℃(-40~167°F) |
|
작동 습도 |
5%~90%(비응축) |
|
보관 온도 |
-40℃~85℃(-40~185°F) |
|
MTBF |
1,043,909시간 @ Telcordia SR-332 표준 |
|
열 방출 |
34BTU/시간 |
|
냉각 |
패시브 냉각, 팬 없는 설계 |
|
소음 수준 |
0dBA |
|
전력 소비 |
최대 10와트 |
|
전원 입력 |
2 |
|
입력 전압 |
48-56VDC, 중복 듀얼 입력 |
|
포우 표준 |
단일 PoE 출력 전력: 15.4W/30W(포트 1~8), 최대 POE 예산 240W |
|

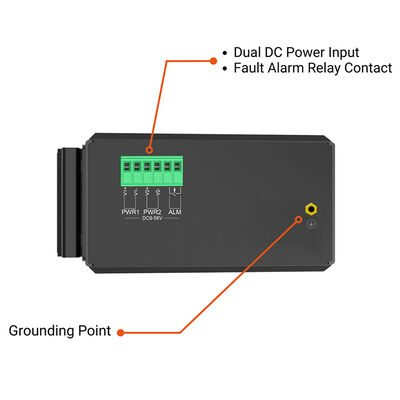

커넥터 |
탈착식 6접점 터미널 블록 1개 전원 1용 핀 1/2, 전원 2용 핀 3/4, 오류 경보용 핀 5/6 |
|
보호 |
과부하 전류 보호, 역극성 보호 |
|
안전 |
IEC/EN 62368-1 |
|
EMI |
EN55032 클래스 A, CISPR 32 FCC 파트 15B 클래스 A |
|
EMS |
EN61000-4-2(ESD) EN61000-4-3(RS) EN61000-4-4(EFT) EN61000-4-5 (서지) EN61000-4-6(CS) EN61000-4-8(PFMF) |
|
충격 |
IEC 60068-2-27 |
|
자유낙하 |
IEC 60068-2-32 |
|
진동 |
IEC 60068-2-6 |
|
환경 |
RoHS 규제 |
|
보증 |
3년 |
소프트웨어 기능
|
관리 기능 |
|
|
중복 프로토콜 |
STP/RSTP/MSTP/ERPSv2, 링크 집계 지원 |
|
멀티캐스트 지원 |
IGMP 스누핑 V1/V2/V3 지원, GMRP, GVMP,802.1Q 지원 |
|
VLAN |
IEEE 802.1Q 4K VLAN 지원, QINQ 지원, 이중 VLAN |
|
시간 관리 |
SNTP |
|
QOS |
흐름 기반 리디렉션 흐름 기반 속도 제한 흐름 기반 패킷 필터링 8*각 포트의 출력 큐 802.1p/DSCP 우선 순위 매핑 Diff-Serv QoS, 우선순위 표시/설명 대기열 스케줄링 알고리즘(SP, WRR, SP+WRR) |
|
ACL |
포트 기반 발급 ACL 포트 및 VLAN 기반 ACL L2에서 L4 패킷 필터링으로 첫 번째 80바이트 메시지와 일치합니다. MAC, 대상 MAC 주소, IP 소스, 대상 IP, IP 프로토콜 유형, TCP/UDP 포트, TCP/UDP 포트 범위 및 VLAN 등을 기반으로 ACL을 제공합니다. |
|
진단 유지보수 |
포트 미러링, Syslog, Ping 지원 |
|
관리 기능 |
CLI, WEB, SNMPv1/v2/v3, 관리용 텔넷 서버, EEE, LLDP, DHCP 서버/클라이언트(IPv4/IPv6), 클라우드/MQTT 지원 |
|
알람 관리 |
단방향 릴레이 경보 출력, RMON, TRAP 지원 |
|
보안 |
브로드캐스트 폭풍 보호, HTTPS/SSLv3, AAA 및 RADIUS, SSH2.0 DHCP 스누핑, 옵션 82,802.1X 보안 액세스 지원, 사용자 계층적 관리, ACL 액세스 제어 목록, DDOS, 포트 기반 MAC 필터링/바인딩, MAC 블랙홀, IP 소스 보호, 포트 격리, ARP 메시지 속도 제한 지원 |
|
레이어 2+ 기능 |
IPv4/IPv6 관리, 고정 경로 |
LED 표시기
|
주도의 |
상태 |
설명 |
|
PWR (P1&P2) |
~에 |
전원이 공급되고 있습니다 |
|
끄다 |
전원이 공급되지 않습니다 |
|
|
달리다 |
깜박임 |
시스템이 잘 돌아가고 있어요 |
|
링크/ACT (1-10) |
~에 |
포트 연결이 활성화되었습니다. |
|
깜박임 |
전송된 데이터 |
|
|
끄다 |
포트 연결이 활성화되지 않았습니다. |
|
|
ALM |
~에 |
알람 정보 있음 |
|
끄다 |
알람 정보 없음 |
담그다
|
딥 스위치 |
상태 |
설명 |
|
#1 |
~에 |
RSTP 비활성화됨 |
|
끄다 |
RSTP 활성화(기본값) |
|
|
#2 |
~에 |
포트 VLAN 활성화 |
|
끄다 |
포트 VLAN 비활성화(기본값) |
|
|
#3 |
~에 |
SFP 포트는 100M입니다. |
|
끄다 |
SFP 포트 100/1000M(기본값) |
|
|
#4 |
|
기능 예비 |
메모:
1. RSTP가 ON 위치로 전환됩니다. 이는 RSTP가 비활성화된 상태임을 나타냅니다.
2. VLAN이 ON 위치로 전환되어 VLAN이 활성화되었음을 나타냅니다. 모든 LAN 포트는 이 옵션이 활성화된 경우에만 SFP 업링크와 통신할 수 있습니다.
3. 이더넷 스위치가 동작 중일 때 DIP 스위치 기능을 적용하려면 DIP 스위치를 튜닝한 후 이더넷 스위치를 재부팅해야 합니다.
애플리케이션
1. 산업 자동화 및 제어 시스템
공장 및 공정 플랜트의 직렬 기반 PLC, HMI 및 컨트롤러를 이더넷 및 광섬유 백본에 연결하는 데 이상적입니다.
2. 전력, 에너지 및 SCADA 네트워크
안전한 이더넷 및 직렬 데이터 통합을 통해 계량기, RTU 및 변전소를 원격으로 모니터링하고 제어할 수 있습니다.
3. 교통 및 인프라
PoE 전원 공급 장치 및 직렬 통신이 필요한 교통 시스템, 철도 신호 및 도로변 캐비닛에 적합합니다.
4. 석유 및 가스, 물 및 유틸리티
레거시 직렬 장비가 최신 IP 네트워크와 공존해야 하는 열악한 환경을 위한 안정적인 솔루션입니다.
5. 산업용 IoT 및 엣지 통합
이더넷, 광섬유 및 표준화된 산업용 프로토콜을 사용하여 기존 현장 장치를 IoT 플랫폼에 연결합니다.
