Olycom DIN Rail L3 관리 TSN 섬유 스위치
주요 특징
1멀티 기가비트 섬유 & 기가비트 구리 아키텍처
12개의 10/100/1000Mbps RJ45 포트가 유연한 액세스 연결을 제공하며 4개의 SFP/SFP+ 슬롯은 10Gbps까지의 속도를 지원합니다.공장 바닥에서 산업 척추까지 원활한 집합을 가능하게합니다..
2결정적 이더넷을 위한 고급 TSN
IEEE 802.1AS 시간 동기화, 802.1Qbv 시간 인식 형성, 802.1Qbu 프레임 선제 및 802.1CB 원활한冗余과 같은 주요 TSN 표준을 완전히 지원하여 극저지 지연 시간을 보장합니다.지터 제어, 미션 크리티컬 트래픽에 대한 패킷 손실은 0입니다.
3고 정밀 시간 동기화
통합된 IEEE 1588v2 PTP와 SyncE는 모든 포트에 정확한 시계 분포를 제공하며 산업 자동화, 전력 시스템 및 교통 네트워크에서 사용되는 프로파일을 지원합니다.
4레이어 3 라우팅 및 산업용 부재
IPv4/IPv6 라우팅 (RIP, OSPF) 을 가진 풀 레이어 3 관리는 확장 가능한 네트워크 디자인을 가능하게 하며, ERPSv2, MRP, RSTP, MSTP 및 sub-50ms 복구 지원은 링크 및 노드 오류로부터 보호합니다.
5산업용 전력 및 보호
경보 릴레이와 함께 두 개의 DC 9 ′′ 56V 리던던트 전력 입력이 연속적인 작동을 보장합니다. 강화 된 급증 및 ESD 보호는 전기적으로 시끄러운 환경에서 스위치를 보호합니다.
6전면적인 보안 및 관리
ACL, 802.1X, RADIUS, TACACS +를 포함한 기업 수준의 보안은 웹, CLI, SNMP, SSH를 통한 유연한 관리와 결합하여 OT 및 IT 컨버전션 모두에 적합합니다.
7견고하고 공간 효율적인 디자인
콤팩트 IP40 알루미늄 하우징과 DIN 레일 및 벽 장착은 제어 캐비닛, 서브 스테이션 및 도로 옆 장벽에 쉽게 설치 할 수 있습니다.
사양
|
전환 사양 |
|
|
제품 이름 |
1G/2.5G/5G/10G 관리 산업용 섬유 스위치 (4F+12TP) |
|
모델 번호 |
IM-FS4X1200GW |
|
코퍼 포트 |
12x10/100/1000Base-T RJ45 자동 MDI/MDI-X |
|
SFP/SFP+ 포트
|
4*1/2.5/5/10G SFP/SFP+ 슬롯 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP 및 10GBASE SR/LR SFP+ 광 수신기와 호환된다. |
|
콘솔 |
1xRJ45-RS232 시리즈 포트 ((115200),8,N,1) |
|
리셋 버튼
|
<5초: 시스템 재부팅 > 5초: 공장의 기본값 |
|
커넥터 |

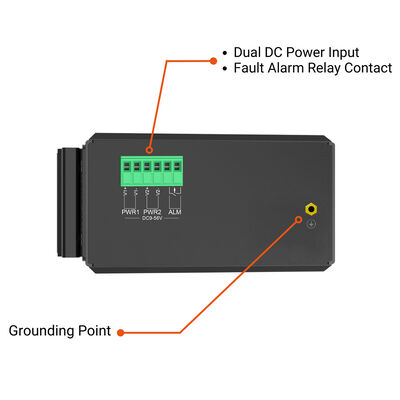

전력 입력을 위한 6핀 휴식식 터미널 블록 파워 1, 파워 2, 파워 3, 파워 6를 위해 핀 1-2 |
|
경보 |
전력 고장 경우 1개의 릴레이 출력 경보 릴레이 전류 운반 능력:2A @ 24VDC |
|
장막 |
IP40 알루미늄 케이스 |
|
설치 |

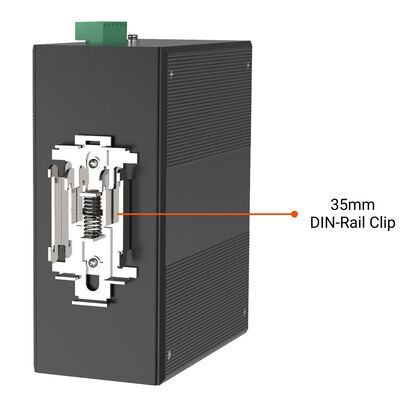

DIN 레일 또는 벽 장착 |
|
차원 (WxDxH) |
160mm x 132mm x 70mm |
|
무게 |
1100g |
|
전력 소비 |
최대 16.8 와트/57.3BTU (시스템 켜져) MAX. 38.2 와트/10.3BTU (완전 부하) |
|
전기 정전 방출 |
접촉 방출:±8kV 공기 중 방출: ±15kV 전압 보호 전원 공급: ±4kV RJ45 포트: ±2kV |
|

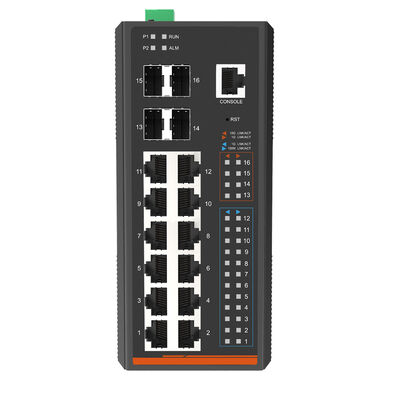

LED 표시기 |
P1 (녹색), P2 (녹색), ALM (붉은), RUN (녹색) SFP: 1/2.5/5G (녹색), 10G (녹색) RJ45: 10/100M (녹색), 1000M (녹색) |
소프트웨어 기능
|
전환 사양 |
|
|
스위치 아키텍처 |
저장 및 전달 |
|
스위치 직물 |
64Gbps/불 차단 |
|
주소 표 |
32K 항목, 자동 출처 학습과 노화 |
|
데이터 버퍼 |
32Mbits |
|
덤보 프레임 |
10K 바이트 |
|
흐름 제어 |
IEEE 802.3x 정지 프레임 풀 듀플렉스 반 압력 반 듀플렉스 |
|
계층 3 함수 |
|
|
IP 인터페이스 |
최대 128 VLAN 인터페이스 |
|
로팅 테이블
|
최대 512 개의 정적 경로 항목 최대 3072 개의 라우팅 테이블 항목 |
|
로팅 프로토콜
|
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 하드웨어 정적 라우팅 IPv6 하드웨어 정적 라우팅 |
|
계층 2 함수 |
|
|
포트 구성
|
포트 비활성화/활성화 자동 협상 10/100/1000Mbps 풀 및 반 듀플렉스 모드 선택 흐름 조절 기능 비활성화/동전화 포트 링크 능력 제어 |
|
항구 상태
|
각 포트의 속도 듀플렉스 모드, 링크 상태, 흐름 제어 상태, 자동 협상 상태, 트렁크 상태를 표시 |
|
포트 미러링
|
TX/RX/ 둘 다 다중 1 모니터 미러 (Mirror) 리모트 스위치 포트 분석기 (Cisco RSPAN) 최대 5회까지 지원합니다. |
|
VLAN
|
IEEE 802.1Q VLAN 태그 IEEE 802.1ad Q-in-Q 터널링 개인 VLAN MAC 기반 VLAN VLAN 번역 VCL 프로토콜 기반의 VLAN 음성 VLAN MVR (Multicast VLAN 등록), MVRP (Multiple VLAN 등록 프로토콜) GVRP 최대 4K VLAN 그룹, 4095 VLAN ID 중 |
|
링크 집계 |
IEEE 802.3ad LACP/정적 트렁크 8개의 트렁크 그룹, 트렁크 그룹당 16개의 항구 |
|
스패닝 트리 프로토콜
|
IEEE 802.1D 스펜닝 트리 프로토콜 IEEE 802.1w 급속 스펜닝 트리 프로토콜 IEEE 802.1s 다중 스펜닝 트리 프로토콜 7개의 MSTP 인스턴스를 지원합니다 BPDU 보호, BPDU 필터링 및 BPDU 투명성 뿌리 보호 |
|
IGMP 스누핑
|
IPv4 IGMP (v1/v2/v3) 스누핑 IPv4 IGMP 쿼리 모드 지원 255개의 IGMP 그룹을 지원합니다. |
|
MLD 스누핑
|
IPv6 MLD (v1/v2) 스누핑 IPv6 쿼리 모드 지원 255 MLD 그룹을 지원 |
|
대역폭 제어
|
포트 단역폭 제어 입력: 10Kbps ~ 13128Mbps Egress: 10Kbps ~ 13128Mbps |
|
반지, 부재, 보호
|
APS 프로토콜 (1+1, 1:1 모드) MRP (미디어 과잉 프로토콜) ITU-T G.8032 ERPSv2 복구 시간 < 10ms @ 3 노드 복구 시간 <50ms @ 16 노드 지원 메이저 및 서브 링 |
|
발견 및 모니터링
|
UPnP (유니버설 플러그 앤 플레이) LLDP LLDP-MED UDLD ((일방향 연결 탐지) 유출 |
|
OAM
|
IEEE 802.3ah OAM, IEEE 802.1ag 연결 오류 관리 (CFM) |
|
동기화
|
IEEE 1588v2 PTP (정밀 시간 프로토콜) PTP 마스터 PTP 스레이브 경계 시계 피어 투 피어 투명 시계 끝에서 끝으로 투명한 시계 프로파일:1588/G8265.1/g8275.1/802.1AS SyncE |
|
질적 안전
|
교통 분류, 엄격한 우선 순위 및 WRR 전환 우선 순위 8단계 항구 번호 802.1p 우선순위 802.1Q VLAN 태그 IP 패킷에 있는 DSCP/ToS 필드 |
|
시간적 인 네트워크 본 조항
|
고 정밀 시간 동기화 IEEE1588 (시간표) 802.1AS-Rev gPTP 기본 프로필 셰이퍼 802.1Qbv ((시간에 따른 스케줄링) 802.1Qch ((주기적인 대기열 및 전송) TSN 스트림 경찰 802.1Qci (주류별 필터링 및 관리) 해고 802.1CB (프레임 복제 및 원활한 복제를 위한 부재 제거) 지연 감소 IEEE 802.1Qbu 프레임 선제 |
|
보안 기능 |
|
|
액세스 제어 목록
|
IP 기반 ACL/MAC 기반 ACL ACL는 다음을 기반으로 합니다. MAC 주소 IP 주소 프로토콜 유형 VLAN ID DSCP 802.1q 우선 순위 최대 512개의 항목 |
|
안전
|
항구 보안 IP 소스 보호, 최대 512 항목 역동 ARP 검사, 최대 1K 항목 사용자 레벨에 기반한 명령 줄 권한 제어 정적 MAC 주소, 최대 64 항목 |
|
AAA
|
RADIUS 클라이언트 TACACS+ 클라이언트 |
|
네트워크 액세스 제어
|
IEEE 802.1x 포트 기반 네트워크 액세스 제어 MAC 기반 인증 로컬/RADIUS 인증 |
|
관리 |
|
|
기본 관리 인터페이스 |
콘솔; 텔넷; 웹 브라우저; SNMPv1,v2c
|
|
보안 관리 인터페이스 |
SSHv2, TLSv12, SNMPv3
|
|
시스템 관리
|
이더넷 네트워크를 통해 HTTP 프로토콜에 의해 펌웨어 업그레이드 HTTP를 통해 구성 업로드/다운로드 원격 시스템 로그 시스템 로그 NTP Firo NMS |
|
SNMP MIB
|
RFC 1213 MIB-II RFC 1493 브릿지 MIB RFC 1643 이더넷 MIB RFC 2863 인터페이스 MIB RFC 2665 에더와 같은 MIB RFC 2819 RMON MIB (그룹 1,23 및 9) RFC 2737 엔티티 MIB RFC 2618 RADIUS 클라이언트 MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP 포워드 MIB RFC IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
|
규제 및 보증 |
|
|
안전 |
IEC/EN 62368-1 |
|
EMI |
EN55032 A급, CISPR 32 FCC 15B 부분 A급 |
|
EMS |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (파동) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
충격 |
IEC 60068-2-27 |
|
자유 낙하 |
IEC 60068-2-32 |
|
진동 |
IEC 60068-2-6 |
|
환경 |
RoHS |
|
표준 준수
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z 기가비트 1000T IEEE 802.3z 기가비트 SX/LX IEEE 802.3bz 2.5G/5G BASE-X IEEE 802.3x 흐름 조절 및 역압 IEEE 802.3ad 포트 트렁크 LACP IEEE 802.1D 스펜닝 트리 프로토콜 IEEE 802.1w 급속 스펜닝 트리 프로토콜 IEEE 802.1s 다중 스펜닝 트리 프로토콜 IEEE 802.1p 서비스 클래스 IEEE 802.1Q VLAN 태그 IEEE 802.1X 포트 인증 네트워크 제어 IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag 연결 오류 관리 (CFM) IEEE 802.1AS 시간 민감한 애플리케이션을 위한 타이밍 및 동기화 IEEE 802.1Qbu 프레임 선제 IEEE 802.1Qci Per-Stream 필터링 및 경찰 (PSFP) IEEE 802.1Qbv 정기 교통을 위한 개선 IEEE 802.1CB 프레임 복제 및 신뢰성 제거 (FRER) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS 링 |
|
보증 |
3년 |
|
환경 |
|
|
작동 온도 |
-40°C ~ +75°C |
|
저장 온도 |
-40°C ~ +85°C |
|
습도 |
5~95% (비밀화) |
|
패키지 목록 |
|
|
장치 |
1x 산업용 이더넷 스위치 |
|
케이블 |
1xDB9 여자 RJ45 |
|
설치 키트
|
1x DIN-레일 클립 2x 벽에 장착하는 키트 |
|
문서
|
1 x 사용자 설명서 1 x 보증 카드 |
소개
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW는 모든 기대를 초과하는 완전한 실시간 통신 솔루션에 필수적인 TSN IEEE 표준을 손쉽게 지원합니다.
믿을 수 없는 IEEE 802.1AS-REV 프로파일을 활용하여 비교할 수 없는 시간 동기화를 통해 IEEE 802.1Qbv 및 IEEE 802의 능력을 활용합니다.데이터 전송 효율을 최적화하기 위해 1Qbu 프레임 선제이 스위치는 모든 걸 다 덮어놨어!
그리고 IEEE 802에 의해 제공되는 혁신적인 인터스퍼싱 익스프레스 트래픽 (IET) 같은 기능 덕분에 중요한 데이터를 처리하는 데 대한 능력을 잊지 마세요.3br 및 IEEE 802에 의해 제공되는 스트림별 필터링 및 경찰 능력.1Qci - 고요한 작업에서도 원활한 신뢰성을 보장합니다!
적용
1산업 자동화 및 공장 네트워크
TSN를 지원하는 생산 라인, 로봇, 모션 제어 및 결정적인 이더넷 성능을 요구하는 기계 비전 시스템에 이상적입니다.
2전력 및 에너지 인프라
정밀한 시간 동기화와 높은 가용성이 필수적인 서브 스테이션, 스마트 그리드 및 SCADA 시스템에 적합합니다.
3교통 및 철도 시스템
철도, 지하철 및 지능형 교통 시스템에서 신호, 탑재 통신 및 제어 네트워크를 지원합니다.
4프로세스 제어 및 중요한 인프라
석유 및 가스, 금속, 수처리 및 기타 연속 프로세스 산업에 대한 신뢰할 수있는 척추 및 집적 스위치.
5OT / IT 컨버전드 네트워크
운영 기술과 엔터프라이즈 네트워크 사이의 안전하고 관리된 연결을 가능하게 하며 실시간 보장을 유지합니다.
