1G 기반 SFP 광섬유 스위치 8 포트
8 포트 기가비트 스위치 개요
산업용 광섬유 스위치 기술 데이터
|
제품 이름 |
10/100/1000Mbps 산업용 광섬유 스위치(2F+8TP) |
|
모델 번호 |
IM-FS280GE |
|
포트 |
2x1000M SFP 광섬유 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500미터 8x10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원) 1x6-PIN 전원 터미널 블록 |
|
프로토콜 |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) |
|
스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연:<10us 시스템 대역폭: 20Gbps(트래픽 정체 없음) 전달 속도: 14.88Mmps MAC: 4K 패킷 버퍼 크기: 1.75Mb |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) |
|
LED |
전원, 광섬유, 네트워크, PoE PWR: 전원
광섬유: FX1, FX2 켜짐: 전송이 정상입니다. 꺼짐: 전송이 정상이 아님(광학 모듈 고장 또는 연결 끊김)
구리 주황색: PoE 표시기 켜짐: PoE가 작동 중입니다. 꺼짐: PoE가 작동하지 않거나 비 PoE 장치입니다.
구리 녹색: 속도 표시기 켜짐: 전송 속도가 1000Mbps입니다. 깜박임: 전송 중 꺼짐: 연결이 끊어졌거나 작동 속도가 10/100Mbps입니다. |
|
전력 소비 |
PoE 없이 최대 부하 시 ≤5W |
|
전원 공급 장치 |
중복 DC12V~DC52V 입력, 일반적으로 DC12V/DC24V/DC48V 역 연결: 지원 |
|
환경 |
작동 온도: -40°C~75°C 보관 온도: -40°C~85°C 작동 습도: 10%~90%, 비응축 보관 습도: 10%~95%, 비응축 |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
기계적 정보 |

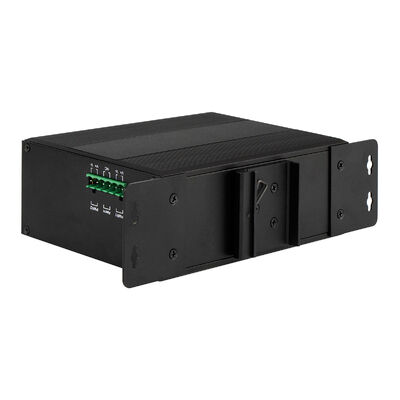

쉘: 골판지 금속 쉘, IP40 등급 치수: 158*115*60mm 장착 방법: Din-rail/벽 장착 무게: 0.75Kg/0.9Kg(순/총) |
|
보증 |
3년, 평생 기술 지원 |
3. 응용 분야
IM-FS280GE는 안정성, 거리 및 환경 복원력이 중요한 산업 및 인프라 네트워크에서 널리 사용됩니다. 다음을 포함합니다.
4. 주요 기능

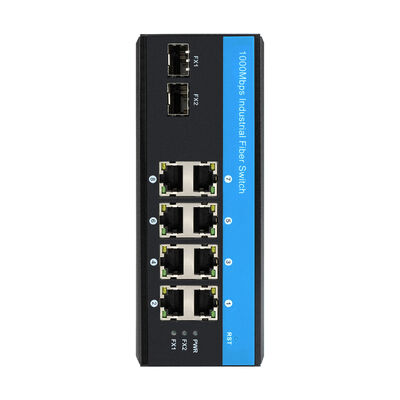

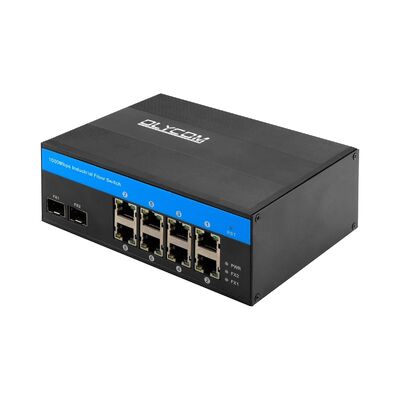

기가비트 광섬유 및 이더넷 연결
2× 1000Mbps SFP 광섬유 슬롯과 8× 10/100/1000Mbps 자동 감지 RJ45 포트가 장착되어 있어 유연한 네트워크 토폴로지를 지원하여 장거리 광섬유 전송과 엣지에서 고속 구리 액세스를 모두 가능하게 합니다.
산업 등급 신뢰성
극한 환경에서 지속적인 작동을 위해 설계된 IM-FS280GE는 -40°C ~ 75°C 작동을 지원하고 골판지 금속 인클로저를 특징으로 하며 6KV 이더넷 서지 보호 기능을 제공하여 산업 및 실외 응용 분야에 이상적입니다.
안정적인 성능 및 효율적인 스위칭
비차단 스위칭 패브릭, 낮은 전달 지연 시간 및 넉넉한 패킷 버퍼링은 비디오 스트리밍 및 실시간 모니터링과 같은 대역폭 집약적인 응용 프로그램에 원활한 데이터 흐름을 보장합니다.
산업 시스템을 위한 유연한 전원 입력
산업 제어 시스템에서 일반적으로 사용되는 중복 DC 전원 입력(12V / 24V / 48V)을 지원하여 네트워크 가동 시간을 개선하고 전원 통합을 단순화합니다.
쉬운 설치 및 규정 준수

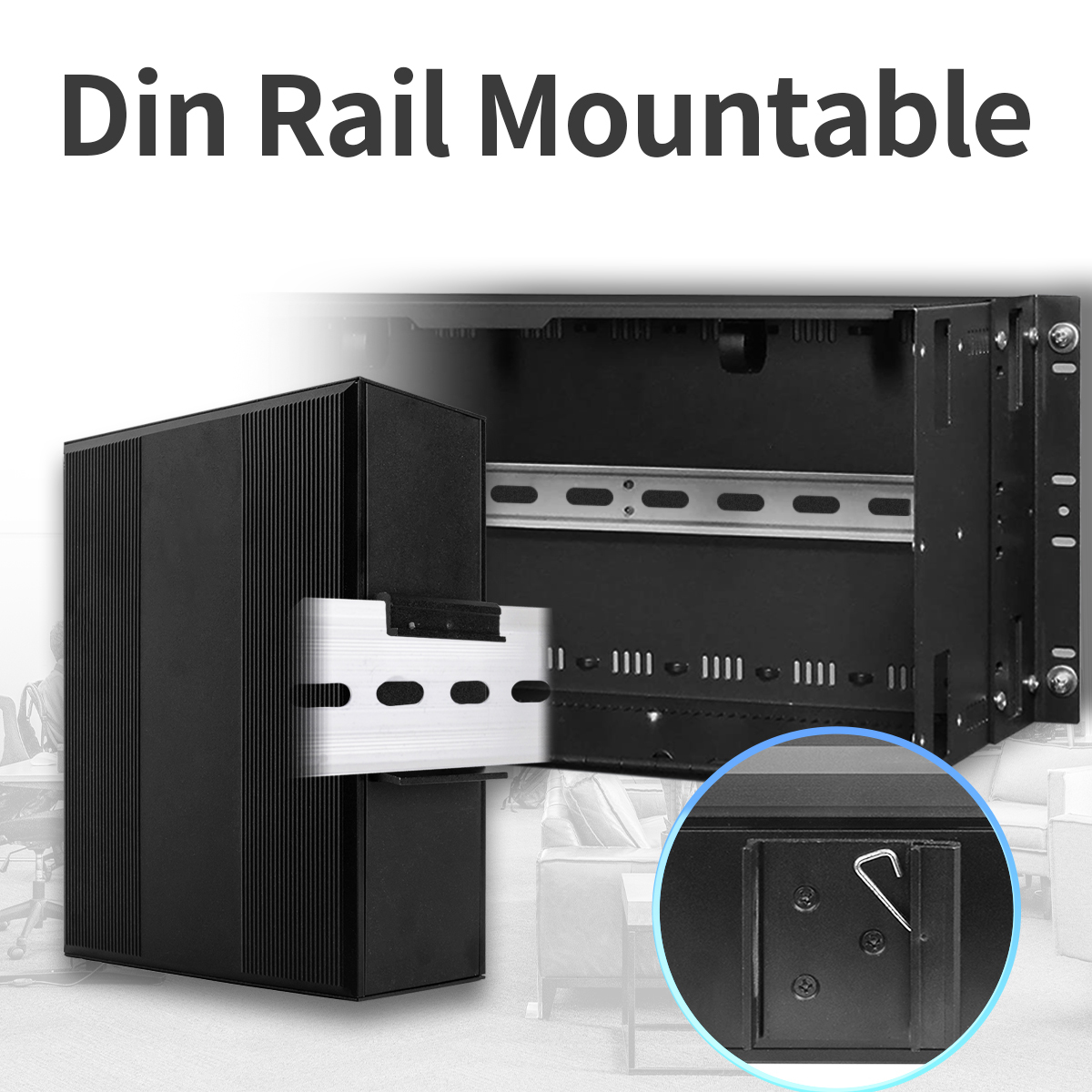

DIN 레일 또는 벽 장착 옵션을 통해 제어 캐비닛에 빠르게 배포할 수 있습니다. 이 장치는 CE 및 FCC 표준을 준수하여 글로벌 산업 네트워킹 요구 사항을 충족합니다.
5. 액세서리
|
산업용 광학 모듈 |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
산업용 DIN 전원 공급 장치 |
|
|
IM-DAC220/DC12V1.67A |
AC220V ~ DC12V1.67A, -30℃~70℃ |
|
IM-DAC220/DC24V1A |
AC220V ~ DC24V1A, -30℃~70℃ |
FAQ
1, 어떤 칩을 기반으로 합니까?
Olycom: Realtek
2, 사용자 정의할 수 있습니까?
Olycom: 예
로고, 모델 이름, 라벨, PVC 마스크 및 제품 부품(장착 키트, 전원 터미널 블록 등)과 같은 OEM 서비스를 지원합니다.
3, 관리됩니까?
Olycom: 아니요
간단한 플러그 앤 플레이 방식이지만 관리형 모델(IM-FS280GM)이 있습니다.
