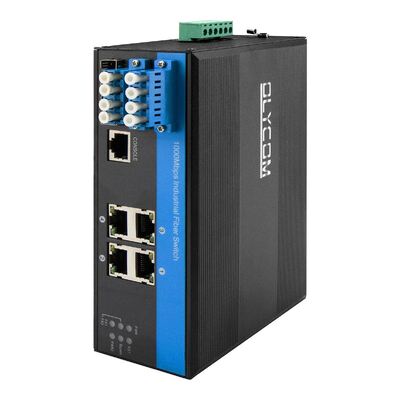

4 포트 산업용 PoE 스위치, 파이버 바이패스
IM-FBP244GW는 고가용성 이더넷 및 광 전송 네트워크를 위해 설계된 완전 관리형 산업 등급 PoE 파이버 바이패스 스위치입니다.
기가비트 PoE 액세스, 멀티 기가비트 파이버 업링크 및 듀얼 광 바이패스 채널을 통합하여 전원 손실 또는 장치 고장 시에도 중단 없는 네트워크 연결을 보장합니다.
2. 사양
|
제품 이름 |
10/100/1000Mbps 관리형 산업용 PoE 파이버 바이패스 스위치(2F+4TP) |
|
모델 번호 |
IM-FBP244GW |
|
포트 |
2*100/1000/2500Mpbs SFP 포트 2* LC 바이패스 포트(SM/MM) SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500미터 4*10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원) |
|
프로토콜 |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연:<10us 시스템 대역폭: 18Gbps(트래픽 정체 없음) DRAM 크기: 128M 플래시 크기: 16M VLAN ID: 4096 MAC 주소 테이블 크기: 8K 점보 프레임: 9.6KB |
|
네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) |
|
LED |
전원, 네트워크, 파이버 PWR: 전원
주황색: 링크/ACT 녹색: 1000M 네트워크 속도(100Mb/s일 때는 꺼짐)
파이버: FX1/FX2 |
|

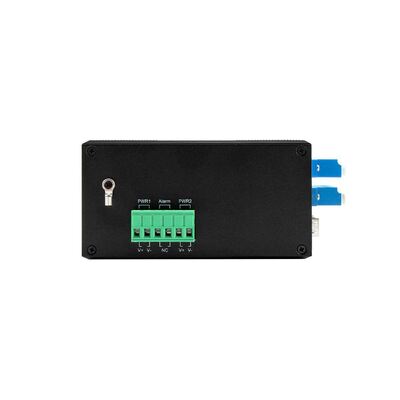

전원 공급 장치 |
입력 전압: 48V(최대 52V) PoE 출력 전압: 48V 단일 PoE 출력 전력: 30W(포트 1~4) 최대 예산: 120W 역 연결: 지원 |
|
PoE 배선 |
PoE af/at: 1/2(V+), 3/6(V-) |
|
환경 |
작동 온도: -40°C～75°C 보관 온도: -40°C～85°C 작동 습도: 10%～90%, 비응축 보관 습도: 10%～95%, 비응축 |
|
산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
기계적 정보 |
쉘: 골판지 금속 쉘, IP40 등급 치수: 158*115*60mm 장착 방법: Din-rail/벽 장착 무게: 0.75Kg/0.9Kg(순/총) |
|
보증 |
3년, 평생 기술 지원 |
|
파이버 바이패스 |
|||
|
범주 |
단위 |
사양 |
|
|
파장 범위 |
nm |
850±40/1300±40 |
1260~1650 |
|
테스트 파장 |
nm |
850/1300 |
1310/1550 |
|
삽입 손실 |
dB |
일반: 0.6 최대: 1.0 |
일반: 0.6 최대: 1.0 |
|
반사 손실 |
dB |
MM≥30 SM≥50 |
|
|
채널 간섭 |
dB |
MM≥35 SM≥55 |
|
|
편광 손실 |
dB |
≤0.05 |
|
|
파장 손실 |
dB |
≤0.05 |
|
|
온도 손실 |
dB |
≤0.05 |
|
|
반복성 |
dB |
≤0.05 |
|
|
작동 전압 |
v |
3.3V-5V |
|
|
수명 |
시간 |
≥100000000 |
|
|
스위칭 시간 |
ms |
≤10 |
|
|
전송 광 전력 |
mw |
≤500 |
|
|
작동 온도 |
ºc |
-20~+70 |
|
|
보관 온도 |
ºc |
-40~+85 |
|
3. WEB UI
1. 통합 광 바이패스 보호
듀얼 LC 파이버 바이패스 포트는 스위치가 꺼지거나 고장이 발생할 때 자동으로 광 연결성을 유지합니다.
초저 삽입 손실 및 빠른 스위칭은 파이버 신호 품질에 미치는 영향을 최소화합니다.
단일 모드 및 멀티 모드 파이버를 모두 지원하여 단거리 및 장거리 전송에 적합합니다.
2. 고성능 PoE 및 스위칭 기능
포트당 최대 30W의 IEEE 802.3af/at 전력을 제공하는 8× 기가비트 RJ45 PoE 포트
총 PoE 예산 최대 240W로 고전력 IP 카메라, 무선 AP 및 액세스 장치 지원
2× 100/1000/2500Mbps SFP 포트는 집선 또는 링 네트워크를 위한 유연한 파이버 업링크 제공
높은 처리량과 낮은 전달 지연 시간을 갖춘 비차단 스위칭 아키텍처
3. 고급 네트워크 관리 및 보호
VLAN, QoS, IGMP 스누핑, 링크 집선 및 트래픽 제어를 포함한 전체 레이어 2 관리
STP/RSTP/MSTP 및 ITU-T G.8032 ERPS를 지원하여 빠른 링 보호 및 중복성 활성화
쉬운 배포 및 유지 관리를 위한 웹 GUI, CLI, SNMP 및 원격 관리
최적화된 작동을 위한 내장 케이블 진단 및 에너지 효율적인 이더넷(EEE)
4. 산업 등급 신뢰성
-40°C ~ +75°C의 넓은 작동 온도 범위
6KV 이더넷 서지 보호 및 EMC 산업 등급 규정 준수
DIN 레일 또는 벽 장착 옵션이 있는 견고한 IP40 금속 인클로저
야외 캐비닛 및 산업 현장에서의 지속적인 작동을 위해 설계됨
4. 응용 프로그램
5. 사진
6. 액세서리
|
산업용 광 모듈 |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
산업용 DIN 전원 공급 장치 |
|
|
IM-DAC220/DC12V1.67A |
AC220V ~ DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V ~ DC24V1A, -30℃～70℃ |
|
IM-DAC220/DC48V1.6A |
AC220V ~ DC48V1.6A, -30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V ~ DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V ~ DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V ~ DC48V10A, -40℃～70℃ |
