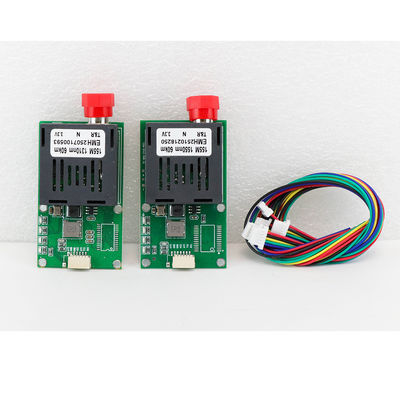

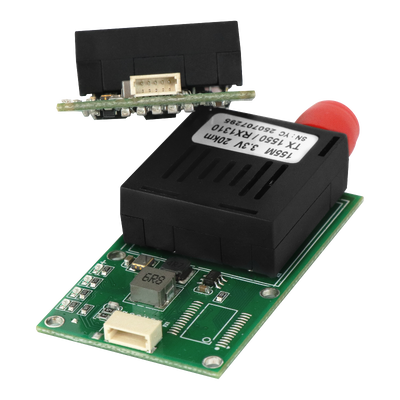

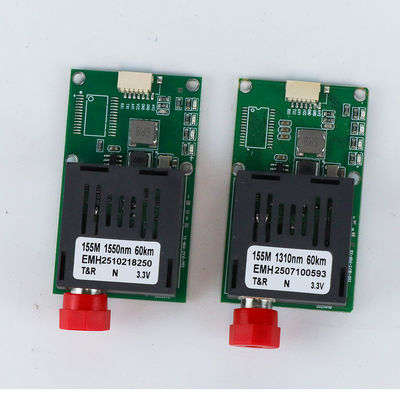

드론 광학 모듈 CE 준수 TTL 데이터 FC/ST/SC 광섬유 20KM/40KM/60KM/80KM

테더링 광섬유 드론 모듈


하늘 쪽 끝

하늘 쪽 끝의 광섬유 케이블 파장은 1490nm이며, 인터페이스는 다음과 같이 정의됩니다: RX/TX/AV/VCC/GND. RX는 비행 제어기의 CRSFTX에 연결되고, TX는 비행 제어기의 CRSFRX에 연결되며, AV는 비행 제어기의 AV 신호 출력 포트에 연결됩니다.

지상 쪽 끝

지상 쪽 끝의 광섬유 케이블 파장은 1550nm이며, 인터페이스는 다음과 같이 정의됩니다: RX/TX/AV/CC/GND. RX는 원격 제어 수신기의 CRSFTX에 연결되고, TX는 원격 제어 수신기의 CRSFRX에 연결되며, AV는 디스플레이 또는 VTX의 AV 신호 입력 포트로 출력됩니다. 설명: 이 장치는 1개의 아날로그 비디오 및 1개의 TTL 레벨 신호를 갖춘 드론의 신호 전송 시스템을 위해 개발되었습니다. 이 장치는 안전성과 신뢰성, 안정적인 성능, 전반적으로 가벼운 무게, 높은 비용 효율성을 특징으로 합니다.


산업용 UAV 통신 시스템은 단순한 무선 데이터 전송 이상의 것을 요구합니다. 페이로드 기능이 계속 발전함에 따라 현대 드론은 장거리에서 안정적인 통신을 유지하면서 비행 제어, 원격 측정, 고화질 비디오, AI 처리 및 다양한 센서 데이터를 동시에 처리해야 합니다.

광섬유 통신 모듈은 초저 지연 시간, 고대역폭, 강력한 전자기 간섭 내성 및 안전한 장거리 전송을 제공하여 이상적인 솔루션을 제공합니다. 테더링 UAV, 산업용 드론 및 미션 크리티컬 무인 시스템에 널리 배포됩니다.

1. 비행 제어 및 원격 측정 전송

TTL 광섬유 모듈은 비행 제어기와 지상 제어국 간에 투명한 직렬 통신 채널을 제공합니다.

일반적으로 전송되는 데이터는 다음과 같습니다:

* 비행 제어 명령

* 자동 웨이포인트 임무

* 복귀 홈 명령

* GPS 위치 데이터

* IMU 자세 정보

* 나침반 방향

* 고도 및 속도

* 배터리 상태

* 모터 건강 모니터링

* 실시간 원격 측정 피드백

비행 제어 통신은 안전에 매우 중요하므로 직렬 채널은 장거리에서 안정적이고 결정론적이며 저지연 전송을 제공하도록 설계되었습니다.

2. 고화질 비디오 전송

기가비트 이더넷 광섬유 모듈은 지속적인 IP 통신을 요구하는 대역폭 집약적인 페이로드를 위해 설계되었습니다.

일반적인 응용 분야는 다음과 같습니다:

* 1080P / 4K HD 카메라

* H.264 / H.265 비디오 스트리밍

* EO/IR 듀얼 스펙트럼 카메라

* 파노라마 감시 카메라

* PTZ 카메라 시스템

* IP 기반 페이로드 장치

기가비트 이더넷 인터페이스는 장거리 광섬유 링크에서 우수한 이미지 품질을 유지하면서 실시간 비디오 전송에 충분한 대역폭을 제공합니다.

3. AI 컴퓨팅 및 지능형 페이로드

현대 산업용 UAV는 실시간 이미지 분석 및 자율 의사 결정을 위해 AI 기반 엣지 컴퓨팅 플랫폼을 점점 더 통합하고 있습니다.

일반적인 페이로드는 다음과 같습니다:

* AI 엣지 컴퓨터

* NVIDIA Jetson 플랫폼

* 임베디드 산업용 PC

* 객체 인식 시스템

* 지능형 추적 시스템

* 자율 검사 시스템

이더넷 광섬유 채널은 AI 처리 결과, 센서 정보 및 항공 장비와 지상국 간의 네트워크 통신을 고속으로 전송할 수 있습니다.

4. LiDAR, 레이더 및 매핑 시스템

측량 및 검사 UAV는 종종 고속 데이터 센싱 장비를 탑재합니다.

일반적인 페이로드는 다음과 같습니다:

* LiDAR 스캐너

* SAR 레이더 시스템

* 다중 스펙트럼 카메라

* 초분광 카메라

* 사진 측량 시스템

* 3D 매핑 장비

이러한 센서는 대량의 데이터를 지속적으로 생성하므로 광섬유를 통한 기가비트 이더넷은 이상적인 전송 솔루션입니다.

5. 산업 검사 UAV

광섬유 통신 시스템은 안정적인 통신이 필수적인 산업 검사 작업에 널리 사용됩니다.

일반적인 응용 분야는 다음과 같습니다:

* 송전선 검사

* 풍력 터빈 검사

* 석유 및 가스 파이프라인 검사

* 석유화학 시설

* 철도 검사

* 고속도로 인프라 검사

* 교량 모니터링

* 태양광 발전소

* 스마트 시티 인프라

광섬유 전송은 산업 환경에서 흔히 발생하는 전자기 간섭에 대한 우수한 내성을 제공합니다.

6. 테더링 UAV 시스템

테더링 드론은 항공 플랫폼과 지상국 간에 지속적이고 안정적인 통신을 필요로 합니다.

일반적인 테더링 통신 케이블은 다음과 같이 구성됩니다:

* 케블라 강화 광섬유 케이블

* 고강도 인장 부재

* 유연한 보호 재킷

* 단일 모드 광섬유

일반적인 사양은 다음과 같습니다:

* G.657.A2 단일 모드 광섬유

* 2코어 또는 4코어 구조

* 1.2mm 케이블 직경

* 100N 인장 강도

이러한 구조는 장시간 임무 수행 중 안정적인 통신을 유지하면서 지속적인 감기 및 풀림을 가능하게 합니다.

7. 공공 안전 및 비상 대응

광섬유 UAV 통신 모듈은 안정적이고 간섭 없는 통신을 요구하는 공공 안전 작전에 적합합니다.

일반적인 응용 분야는 다음과 같습니다:

* 비상 구조

* 소방 지원

* 재난 대응

* 홍수 모니터링

* 수색 및 구조 (SAR)

* 교통 관리

* 국경 순찰

* 법 집행 감시

안정적인 광 통신은 복잡한 환경에서 중단 없는 임무 수행을 보장하는 데 도움이 됩니다.

8. 국방 및 재밍 방지 UAV 시스템

기존 RF 통신과 달리 광섬유 전송은 전자기 간섭 및 무선 주파수 재밍에 면역입니다.

일반적인 국방 관련 응용 분야는 다음과 같습니다:

* 전술 감시

* 국경 보안

* 해안 모니터링

* 전자전 지원

* 재밍 방지 UAV 시스템

* 보안 데이터 전송

물리적인 광섬유 링크는 통신 무결성이 필수적인 미션 크리티컬 작전에 대해 매우 안정적인 통신을 제공합니다.

9. 듀얼 채널 UAV 통신 아키텍처

일반적인 산업 배포는 두 개의 독립적인 통신 채널을 결합합니다:

TTL over Fiber

* 비행 제어

* 원격 측정

* 센서 통신

* 임무 명령

Gigabit Ethernet over Fiber

* HD 비디오

* AI 컴퓨팅

* IP 카메라

* LiDAR

* 레이더

* 네트워크 페이로드

제어 트래픽을 고대역폭 페이로드 데이터와 분리함으로써 시스템은 통신 간섭을 최소화하고 전반적인 운영 신뢰성을 향상시킵니다.

치수
