산업용 광 컨버터 RS485 RS422 RS485
직렬-광섬유 미디어 변환기 광섬유 모뎀
광섬유 변환기에 직렬 데이터 도입

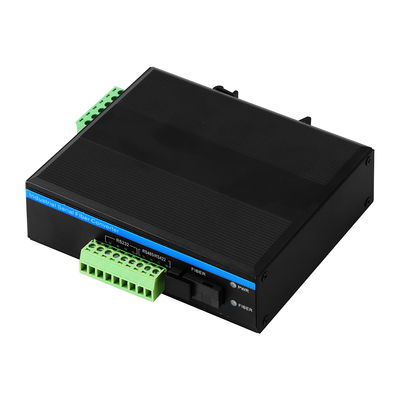

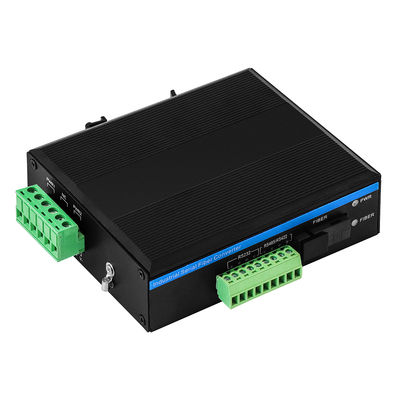

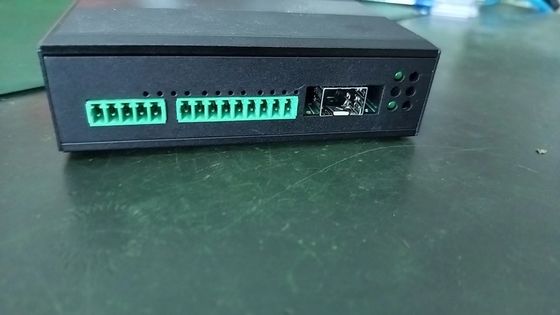

IM2101-RS232/RS422/RS485 광섬유 미디어 컨버터는 열악한 환경에서 안정적인 장거리 데이터 전송을 위해 설계된 산업용 등급의 직렬-광 통신 장치입니다. RS232, RS422 또는 RS485 직렬 신호를 광 신호로 변환하여 단일 모드 광섬유를 통해 최대 80km의 통신 거리를 지원하는 동시에 연결된 장치 간에 완전한 전기 절연을 제공합니다.
산업용 DIN 레일 장착, 광범위한 DC 전원 입력, 서지 보호 및 ESD 보호 기능을 갖춘 IM2101은 산업용 통신 네트워크에서 흔히 발견되는 전자기 간섭, 접지 루프 문제 및 낙뢰로 인한 손상을 효과적으로 제거합니다.
이 컨버터는 안정적이고 안전한 직렬 통신이 중요한 SCADA 시스템, 산업 자동화, 배전 네트워크, 지능형 교통 시스템, 수처리 시설, 석유 및 가스 모니터링, 원격 원격 측정 애플리케이션에 널리 사용됩니다.
사양광섬유 모뎀의
| 기준 | EIA /TIA RS232, RS-422, RS-485 |
| 파이버 커넥터 | SC 표준, ST/FC 옵션 |
| 섬유 거리 | 50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| 직렬 커넥터 | RS-232, RS-422, RS-485: 피닉스 터미널 |
| 직렬 거리 | RS-232 포트 15m, RS-422, RS-485: 1500미터 |
| 비율 | 0~120Kbps |
| 전송 속도 | 300보드 ~ 115,200보드 |
| RS-485 | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | IN, OUT, GND |
| 전력량 | 2W, 12-52V |
| 정전기 방지 | 15KV 정전기 방전(ESD) 보호 |
| 서지 보호 | 1500W/초 서지 보호 |
| 작동 온도 | -40°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C |
| 보관 습도 | 5%~90% 비관심적 |
| 치수 | 114*93*35mm |
| 무게 | 0.35 키로그램/개 순중량 |
애플리케이션
IM2101은 RS485 신호를 광섬유 전송으로 변환하여 통신 거리를 최대 80km까지 확장하는 동시에 신호 저하 및 전자기 간섭을 제거합니다.
예. 안정적인 장거리 직렬 통신이 필요한 SCADA, RTU, PLC, DCS, 원격 측정 및 산업 자동화 애플리케이션용으로 설계되었습니다.
예. 광섬유 통신은 일반적으로 구리 케이블에 영향을 미치는 전자기 간섭, 낙뢰 서지 및 접지 루프 문제에 영향을 받지 않습니다.
아니요. 변환기는 자동 전송 속도 적응을 통해 플러그 앤 플레이 작동을 지원합니다.
이 컨버터는 PLC, RTU, 전력계, 수량계, 센서, 산업용 컨트롤러, 교통 시스템 및 기타 RS232/RS422/RS485 장치를 지원합니다.
