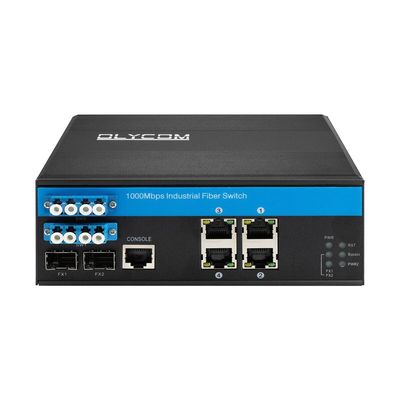

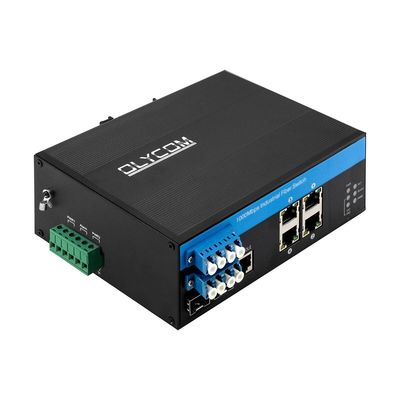

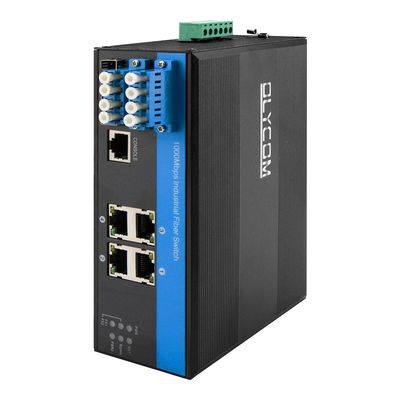

산업용 관리 이더넷 스위치 D2*2B 우회 기능 SM LC 커넥터 광선 보호용 IP40 보호 등급

제품명

10/100/1000Mbps 관리형 산업용 광섬유 바이패스 스위치 (2F+4TP)

모델 번호

IM-FBS2; 치수:GW

포트

2 x 2.5G SFP 포트

SM:1310nm/1550nm,20Km ;1490nm/1550nm; 40~120Km3MM:1310nm; 2Km;   ; x10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원)

표준

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAND ID

4096

점보 프레임

9.6KB

MAC 주소 테이블

8K

스위칭 기능

전송 모드: 저장 및 전달

시스템 대역폭:58Gbps (트래픽 정체 없음)

DRAM 크기: 128M    플래시 크기: 16M
패킷 버퍼 크기: 4Mb

네트워크 미디어

10BASE-T: CAT3, CAT4, CAT5 비차폐 연선 (≤100m)

100/1000BASE-TX: CAT5 이상 차폐 연선 (≤100m)

SFP 포트, 전송 거리: 20Km, 40Km, 60Km, 80Km, 100Km

LED

전원, 네트워크, 광섬유, 바이패스

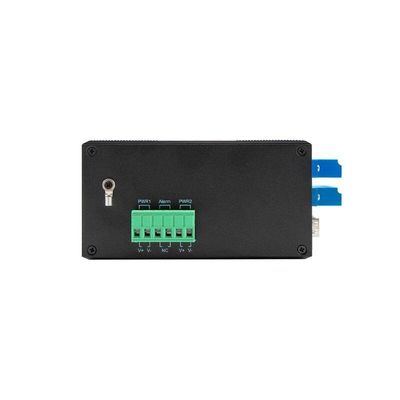

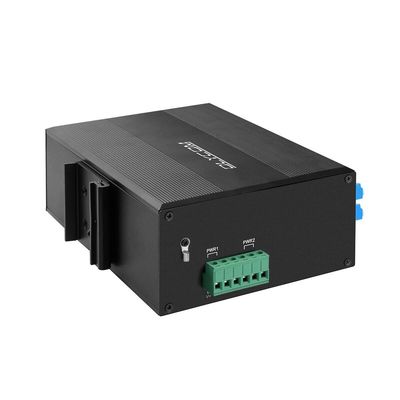

전원 공급 장치

입력 전압: DC 12-52V3무부하 전력: 5W4

역방향 연결: 지원

환경

작동 ;75°C ; 3온도: -40°C ~ 85°C;작동 습도: 10% ~ 90%, 비응축; EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A3비응축; EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A

EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3

,

EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3; EN 61000-4-8; 교통 제어: NEMA-TS23진동: IEC 60068-2-63낙하: IEC 60068-2-323충격: IEC 60068-2-273철도 교통: EN 50121-43CE 마크, 상업용

;

CE/LVD EN609503쉘: 골판지 금속 쉘

;

안전 등급: IP40; 치수:3

551111 3x 60mm광섬유 바이패스보증3

년

 광섬유 바이패스 범주

단위

사양

파장 범위

nm

850±40/1300±40

1310/1550

테스트 파장

nm

850/1300

1310/1550

 삽입 손실

dB

일반: 0.6 최대: 1.0

작동 전압

반사 손실

dB

MM≥30

작동 전압

채널 누화 dB

MM≥35

작동 전압

편광 손실 dB

≤0.05

작동 전압

v

≤0.05

작동 전압

v

≤0.05

작동 전압

v

≤0.05

작동 전압

v

3.3V-5V

서비스 수명

회

≥100000000

스위칭 시간

ms

≤10

전송 광 출력

mw

≤500

작동 온도

°C

-20~+70

 보관 온도

 °C

-40~+85

응용

생산 단계
