사양
| 입력 | |||||
| 항목 | 운영 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 입력 전압 범위 | 가등식 입력 (인증 전압) | 100 | 240 | VAC | |
| AC 입력 | 90 | 264 | |||
| DC 입력 | 120 | 370 | VDC | ||
| 입력 전압 주파수 | 47 | 63 | Hz | ||
| 입력 전류 | 115VAC | 2 | A | ||
| 230VAC | 1 | ||||
| 입력 전류 | 115VAC (냉동 시작) | 25 | |||
| 230VAC (냉동 시작) | 45 | ||||
| 전력 요인 | 115VAC | 0.98 | |||
| 230VAC | 0.94 | ||||
| 누출 전류 | 240VAC | <0.5mA | |||
| 핫 플러그 | 사용할 수 없습니다 | ||||
| 출력 | |||||
| 항목 | 운영 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 출력 전압 정확성 |
전체 부하 범위/48V
|
± 10
|
% | ||
| 노선 규정 | 부하량 | ±0.5 | |||
| 부하 규제 | 0~100% 부하 | ± 10 | |||
| 물결과 소음 |
20MHz 대역폭 (피크 대 피크 값) |
150 | mV | ||
| 온도 계수 | ±0.03 | %/°C | |||
| 최소 부하 | % | ||||
| 대기 시간 | 115VAC | 12 | ms | ||
| 230VAC | 60 | ||||
| 단회로 보호 | 단회로 사라진 후 복구 시간<3초 | 일정한 전류, 연속, 자기 회복 | |||
| 초전류 보호 | 정상 온도 |
105% ~ 150% 일정한 전류 방식 결함 상태가 제거 된 후 자동 복원 |
|||
|
낮은 온도 높은 온도 |
≥ 105% 일정한 전류 방식 결함 상태가 제거 된 후 자동 복원 |
||||
| 초전압 보호 | 48V | ≤ 60V (출력 전압을 끄고, 복구에 재충전) | |||
| 과열 보호 | 출력 전압을 끄고, 온도가 떨어지면 회복을 위해 다시 전원을 | ||||
| 일반 | ||||||||
| 항목 | 운영 조건 | 미네 | 타이프. | 맥스 | 단위 | |||
|
격리 테스트
|
입력 |
전기 강도 테스트 1분 누출 전류 < 10mA |
2000 | VAC | ||||
| 입력-출력 | 4000 | |||||||
| 출력 | 500 | |||||||
|
단열 저항력 |
입력 |
500VDC에서
|
50 |
MΩ
|
||||
| 입력-출력 | 50 | |||||||
| 출력 | 50 | |||||||
| 작동 온도 | -30 | +70 | °C | |||||
| 저장 온도 | -40 | +85 | ||||||
| 저장 습도 | 응축되지 않는 것 | 10 | 95 | % RH | ||||
| 작동 습도 | 20 | 95 | ||||||
| 전환 주파수 | 65 | kHz | ||||||
| 전력 감소 |
운영 온도 환산 |
-30°C ~ -10°C | 2.0 |
%/°C
|
||||
| +45°C ~ +70°C | 2.0 | |||||||
| 입력 전압 감소 | 90VAC-100VAC | 2.0 | %/VAC | |||||
| 안전 표준 |
|
ISO13252 (Part1) 안전 승인 및 EN62368-1, BS EN 62368-1 (보고) 디자인 UL62368-1, UL61010-1 참조 |
||||||
| 안전급 | 클래스 I | |||||||
| MTBF | MIL-HDBK-217F@25°C | ≥300,000h | ||||||

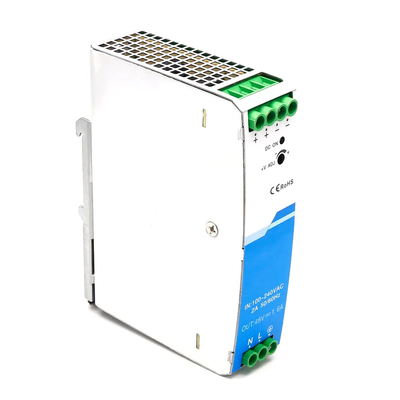

소개
IM-DAC220/DC48V1.6A는 산업용 PoE 스위치를 위해 AC220V를 DC48V로 변환합니다.
좋은 EMC 성능, 소음 저항성 및 신뢰성으로 자동화 시스템의 안정적이고 지속적인 작동을 보장 할 수 있습니다.

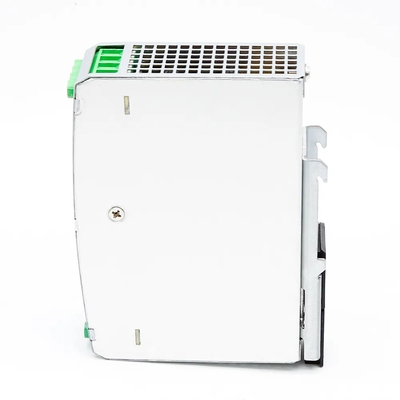

기계 정보
| 사건 자료 | 금속 (AL1100, SGCC) |
| 차원 | 32.00mm x 125.00mm x 87.50mm |
| 무게 | 350g (형) |
| 냉각 방법 | 자유 공기 공류 |
특징 곡선
참고:
1AC 입력 전압은 90-100VAC 사이이며 DC 입력은 120-140VDC 사이이며, 출력 전력은 온도 감소 곡선에 따라 감소해야합니다.
2이 제품은 자연 공기 냉각을 사용하는 응용 프로그램에 적합합니다.
| 전기 자기 호환성 | |||
| 배출량 | CE | CISPR32/EN55032 클래스 B | |
| RE | CISPR32/EN55032 클래스 B | ||
| 하모닉 전류 | IEC/EN61000-3-2 A 클래스 | ||
| 면역력 | ESD |
IEC/EN 61000-4-2 접촉 ±6KV/공기 ±8KV |
perf. 기준 A |
| RS | IEC/EN 61000-4-3 10V/m | perf. 기준 A | |
| EFT | IEC/EN 61000-4-4 ±2KV | perf. 기준 A | |
| 급증 | IEC/EN 61000-4-5 선에서 선으로 ±2KV/선에서 지상으로 ±4KV | perf. 기준 A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s | perf. 기준 A | |
|
전압 하락 단기 중단 및 전압 변동 면역 |
IEC/EN61000-4-11 0%, 70%
|
perf. 기준 B | |
주문 옵션
| IM-DAC220/DC12V1.67A | AC220V ~ DC12V1.67A, 20W, Din Rail 장착, -30°C~70°C |
| IM-DAC220/DC24V1A | AC220V ~ DC24V1A, 24W, Din Rail 장착, -30°C~70°C |
| IM-DAC220/DC48V1.6A | AC220V ~ DC48V1.6A, 76.8W, Din Rail 장착, -30°C~70°C |
| IM-DAC220/DC48V2.5A | AC220V ~ DC48V2.5A, 120W, Din Rail 장착, -40°C~70°C |
| IM-DAC220/DC48V5A | AC220V ~ DC48V5A, 240W, Din Rail 장착, -40°C~70°C |
| IM-DAC220/DC48V10A | AC220V ~ DC48V10A, 480W, Din Rail 장착, -40°C~70°C |
