설명
적용
25GBASE-LR
광학 및 전기적 특성
매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | ||
송신기 | ||||||||
중앙 파장 | λc | λc-65 | λc | λc+65 | nm | |||
스펙트럼 너비 ((-20dB) | Δλ | 1 | nm | |||||
사이드 모드 억제 비율 | SMSR | 30 | - | dB | ||||
평균 출력 전력 | 파우트 | 0 | 6 | dBm | 1 | |||
멸종 비율 | 응급실 | 3.5 | dB | |||||
데이터 입력 스윙 미분 | VIN | 180 | 850 | mV | 2 | |||
입력 차차 저항 | ZIN | 90 | 100 | 110 | 오 | |||
TX 비활성화 | 비활성화 | 2.0 | Vcc | V | ||||
활성화 | 0 | 0.8 | V | |||||
TX 오류 | 잘못 | 2.0 | Vcc | V | ||||
정상 | 0 | 0.8 | V | |||||
수신기 | ||||||||
중앙 파장 | λc | 1260 | 1620 | nm | ||||
수신기 감수성 | -13.3 | dBm | 3 | |||||
수신기 과부하 | 2 | dBm | 3 | |||||
부채가 적립된 경우 | LOSD | -15 | dBm | |||||
LOS 주장 | LOSA | -30 | dBm | |||||
LOS 히스테레스 | 0.5 | dB | ||||||
데이터 출력 스윙 미분 | 보트 | 300 | 900 | mV | 4 | |||
로스 | 높은 | 2.0 | Vcc | V | ||||
낮은 | 0.8 | V |
디지털 진단 메모리 지도
트랜시버는 2선 직렬 인터페이스 (SCL, SDA) 를 통해 현재 운영 조건에 대한 일련 ID 메모리 내용과 진단 정보를 제공합니다.
내부 캘리브레이션 또는 외부 캘리브레이션과 함께 진단 정보는 모두 구현됩니다. 수신 전력 모니터링, 전송 전력 모니터링, 편향 전류 모니터링,공급 전압 모니터링 및 온도 모니터링.
디지털 진단 메모리 지도는 다음과 같이 특정 데이터 필드를 정의합니다.
핀 설명
핀 | 신호 이름 | 설명 | 플러그 세크 | 참고문서 |
1 | VEET | 송신기 지상 | 1 | |
2 | TX 결함 | 송신기 고장 표시 | 3 | 참고 1 |
3 | TX 장애인 | 송신기 비활성화 | 3 | 참고 2 |
4 | SDA | SDA 일련 데이터 신호 | 3 | |
5 | SCL | SCL 일련 시계 신호 | 3 | |
6 | MOD_ABS | 모듈이 없어, 모듈 안에 있는 | 3 | |
7 | RS0 | 연결되지 않습니다 | 3 | |
8 | 로스 | 신호 손실 | 3 | 참고 3 |
9 | RS1 | 연결되지 않습니다 | 3 | |
10 | VEER | 수신기 지상 | 1 | |
11 | VEER | 수신기 지상 | 1 | |
12 | RD- | 수신 데이터 출력 | 3 | 참고 4 |
13 | RD+ | 수신된 데이터 | 3 | 참고 4 |
14 | VEER | 수신기 지상 | 1 | |
15 | VCCR | 수신기 전원 공급 | 2 | |
16 | VCCT | 송신기 전원 공급 | 2 | |
17 | VEET | 송신기 지상 | 1 | |
18 | TD+ | 입력 데이터를 전송 | 3 | 참고 5 |
19 | TD- | 입력 데이터 전송 | 3 | 참고 5 |
20 | VEET | 송신기 지상 | 1 |
차원
주문 정보
부문 번호 | 제품 설명 |

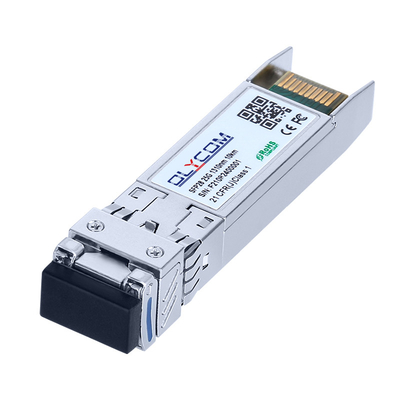

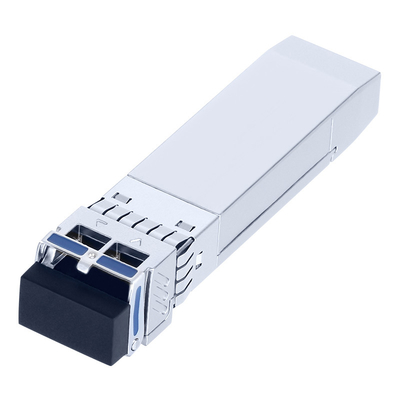

OSPLTG10D | 1271~1371nm, 25.78Gbps, LC, 10km, 0°C~+70°C, DDM |

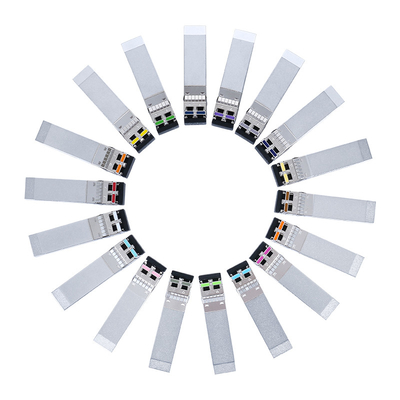

λC 파장 가이드 | |||||||||||
코드 | λC | 단위 | 코드 | λC | 단위 | 코드 | λC | 단위 | 코드 | λC | 단위 |
27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
35 | 1351 | nm | 37 | 1371 | nm |
