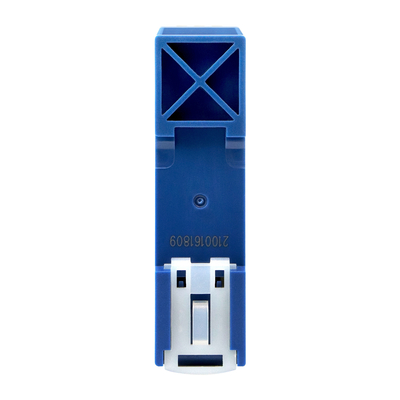

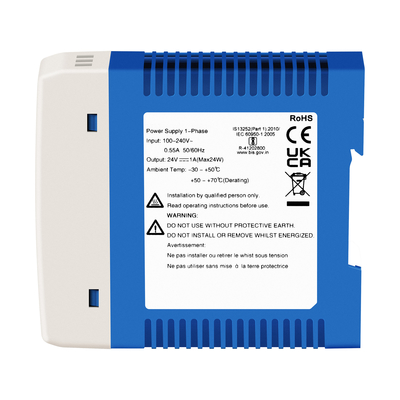

올리콤 딘 철도 전원 공급 24V
소개
IM-DAC220/DC24V1A는 AC220V를 DC24V로 변환합니다.
좋은 EMC 성능, 소음 저항성 및 신뢰성으로 자동화 시스템의 안정적이고 지속적인 작동을 보장 할 수 있습니다.
주요 특징
| 입력 | |||||
| 항목 | 운영 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 입력 전압 범위 | AC 입력 | 85 | 264 | VAC | |
| DC 입력 | 120 | 370 | VDC | ||
| 입력 전압 주파수 | AC 입력 | 47 | 63 | Hz | |
| 입력 전류 | 115VAC | 0.55 | A | ||
| 230VAC | 0.35 | ||||
| 입력 전류 | 115VAC (냉동 시작) | 20 | |||
| 230VAC (냉동 시작) | 35 | ||||
| 누출 전류 | 240VAC | <0.5mA | |||
| 핫 플러그 | 사용할 수 없습니다 | ||||
| 출력 | ||||||||||
| 항목 | 운영 조건 | 미네 | 타이프. | 맥스 | 단위 | |||||
| 출력 전압 정확성 | 전체 부하 범위/48V | ± 10 | % | |||||||
| 노선 규정 | 부하량 | ± 10 | ||||||||
| 부하 규제 | 230VAC | ± 10 | ||||||||
| 최소 부하 | 0 | |||||||||
| 물결과 소음 |
20MHz 대역폭 (피크 대 피크 값) |
120 | 150 | mV | ||||||
| 온도 계수 | ±0.03 | %/°C | ||||||||
| 대기 시간 | 115VAC | 20 | ms | |||||||
| 230VAC | 50 | |||||||||
| DC OK 신호 |
출력 전압 조절 범위 ADJ |
18~27V/20mA
|
||||||||
| 초전류 보호 | ≥125% Io, 일정한 전류 모드, 자기 회복 | |||||||||
| 단회로 보호 |
일정한 전류 방식 자동으로 복구 결함 상태가 제거 된 후 |
|||||||||
|
초전압 보호
|
≤32.4V |
출력 전압 점박
|
||||||||
| 일반 | ||||||||||
| 항목 | 운영 조건 | 미네 | 타이프. | 맥스 | 단위 | |||||
|
격리 테스트
|
입력 | 전기 강도 시험 1분, 누출 전류 < 10mA | 4000 | VAC | ||||||
| 입력-출력 | 2000 | |||||||||
| 출력 | 500 | |||||||||
|
단열 저항력 |
입력 | 시험 전압: 500VDC | 100 |
MΩ
|
||||||
| 입력-출력 | ||||||||||
| 출력 | ||||||||||
| 작동 온도 | -30 | +70 | °C | |||||||
| 저장 온도 | -40 | +85 | ||||||||
| 저장 습도 | 응축되지 않는 것 | 10 | 95 | % RH | ||||||
| 작동 습도 | 20 | 90 | ||||||||
| 전환 주파수 | 230VAC, 100% 부하 | 65 | kHz | |||||||
| 전력 감소 |
운영 온도 환산 |
50°C ~ -70°C | 2.5 | %/°C | ||||||
| 입력 전압 감소 | 85VAC-100VAC | 1.33 | %/VAC | |||||||
| 안전 표준 |
|
설계 UL/EN/IEC/BS EN62368-1 참조 UL61010-1, UL508 |
||||||||
| 안전급 | CLASSI | |||||||||
| MTBF | MIL-HDBK-217F@25°C | >300,000h | ||||||||
| 기계식 | |
| 사건 자료 | 플라스틱, 열 저항성 (UL94V-0) |
| 차원 | 95.00 × 22.50 × 85.00 mm |
| 무게 | 125g (형) |
| 냉각 방법 | 자유 공기 공류 |
시험 기준
| 전기 자기 호환성 | |||
| 배출량 | CE | CISPR32/EN55032 클래스 B | |
| RE | CISPR32/EN55032 클래스 B | ||
| 하모닉 전류 | IEC/EN61000-3-2 A 클래스 | ||
| 면역력 | ESD |
IEC/EN 61000-4-2 접촉 ±6KV/공기 ±8KV |
perf. 기준 A |
| RS | IEC/EN 61000-4-3 10V/m | perf. 기준 A | |
| EFT | IEC/EN 61000-4-4 ±2KV | perf. 기준 A | |
| 급증 | IEC/EN 61000-4-5 선에서 선으로 ±2KV/선에서 지상으로 ±4KV | perf. 기준 A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s | perf. 기준 A | |
| PFMF | IEC/EN61000-4-8 30A/m | perf. 기준 A | |
|
전압 하락 단기 중단 및 전압 변동 면역 |
IEC/EN61000-4-11 100% 다이프 1 기간 30% 디프 25주기 ((50Hz) 30주기 (60Hz) |
perf. 기준 B | |
