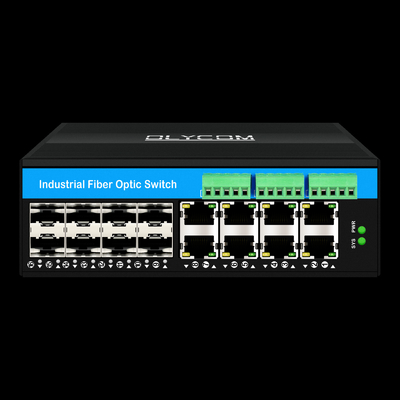

16 포트 관리 산업 이더넷 스위치 8RJ45+8SFP
4*RS485+2*CAN BUS를 가진 POE 스위치
다이-레일 네트워크 스위치의 사양
| 제품 이름 | 10/100/1000Mbps 관리 산업용 POE 섬유 스위치 CAN 버스 및 RS485 |
| 모델 번호 | IM-FP888GW-2C4D |

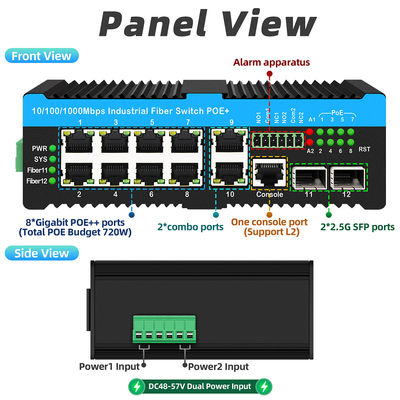

| 항구 |
8 x 1000Mpbs SFP 포트 SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km 8x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) 2 x CAN 버스 (표준 프레임 11비트 ID, 확장 프레임 29비트 ID, J1939, CANopen, DeviceNet 및 기타 프로토콜을 지원합니다 (펌웨어 구성이 필요합니다) 4 x RS485 (TCP/UDP 프로토콜 지원) 1 x 콘솔 포트 (RJ45, 보드 속도: 115200) |
| 표준 | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| 덤보 프레임 | 9.6KB |
| MAC 주소 테이블 크기 | 8K |
| 변경 기능 |
전송 방식: 저장 및 전달 시스템 대역폭:58Gbps (트래픽 혼잡이 아닌 경우) DRAM 크기: 128M 플래시 크기: 16M 패킷 버퍼 크기: 4Mb |
|
조약 |
IEEE 802.3 (Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3z (1000Base-X) IEEE 802.3af 15.4W (POE) IEEE 802.3 at 30W ((POE+) IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) ITU-T G.8032 ERPS 링 IEEE 802.1Q (VLAN) IEEE 802.3x (흐름 조절) IEEE 802.3ad (LACP) IEEE 802.1p (QoS) IEEE 802.1ab (LLDP) IEEE 802.1az (EEE) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 |
| L2+ 관리 |
IEEE802.1q VLAN, 포트 VLAN, Mac 기반 VLAN, IP 서브넷 VLAN, 프로토콜 VLAN, VLAN 변환 MVR를 지원합니다. IEEE802.3az EEE (에너지 효율 이더넷) 관리, 전력 소비를 최적화합니다. STP, RSTP, MSTP, ITU-T G.8032 이더넷 보호 링 (EPR) 을 지원합니다. QoS, 전송 분류 QoS, CoS, 대역폭 제어 (입출력 방향), 폭풍 억제, 차별화 서비스. 동적 IEEE 802.3ad LACP 링크 집합, 정적 링크 집합을 지원합니다. IGMP/MLD 탐지 V1/V2/V3, IGMP 필터링/조정, IGMP 쿼리를 지원합니다. IGMP 프록시 보고, MLD 검출을 지원합니다 보안: 포트 및 Mac IEEE802.1X, RADIUS, ACL를 기반으로 합니다. IEEE802.3az EEE (에너지 효율 이더넷) TACACS+, HTTP/HTTPS, SSL/SSH v2를 지원합니다. CLI, 웹 네트워크 관리, SNMP v1/v2c/v3, Telnet와 같은 Cisco®를 지원합니다. TFTP 및 HTTP를 통한 소프트웨어 업그레이드를 지원합니다. 업그레이드 실패를 방지하기 위해 펌웨어 과잉. RMON, MIB II, 미러링, 이벤트 로그, DNS, NTP/SNTP, IEEE802.1ab LLDP를 지원합니다. IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL를 지원합니다. SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL를 지원합니다. |
| 전원 공급 |

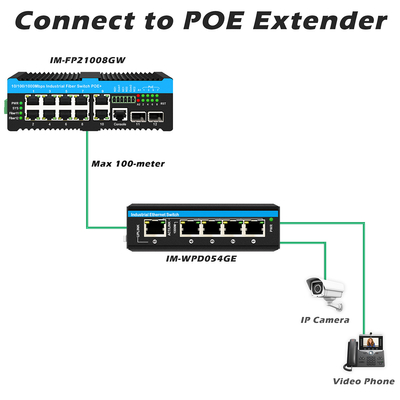

POE 전원 공급 입력 전압: 48V (최대 52V), 단일 PoE 전원 공급 출력 전력: 30W (포트 1~8) (802.3bt 표준은 특별한 지침이 필요합니다.) |
| CAN 버스 |
표준: ISO 11898-2 (고속 CAN) 통신 속도: 10Kbps~1Mbps (구성 가능) 최대 노드 수: 110 (전산 단말 저항 일치) 터미널 저항: 120Ω (모든 CAN에 내장된 옵션 터미널 저항) 격리 보호: 2500V DC 격리를 지원합니다 (선택) 통신 프로토콜: CAN 2.0A/B, CAN FD를 지원합니다. 버스 전압 범위: -3V ~ +32V (전압 보호) |
| RS485 |
표준: TIA/EIA-485-A 작동 모드: 풀 듀플렉스 또는 반 듀플렉스 (구성) 통신 속도: 115200bps (구성 가능) 최대 노드 수: 32개 (예정) 또는 256개까지 확장할 수 있습니다 (반기 필요) 격리 보호: 1500V DC 격리를 지원합니다 (선택) 버스 전압 범위: -7V ~ +12V (상압 보호) |
| RS485/CAN 안정성 | 극한 온도에서 72시간 연속 전량 통신 테스트, 통신 비트 오류율 ≤1e-9 |
| LED | 전력, 네트워크, 섬유, 시스템 |
| 환경 | 작업 온도: -40°C ~ 75°C; 저장 온도: -40°C ~ 85°C; 작업 습도: 10% ~ 90%, 응축이 되지 않습니다; 저장 습도: 10% ~ 95%, 응축이 되지 않습니다. |
| 안전 |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC 15부 B (B급) ANSI C63.4:2014 |
| 기계 정보 |

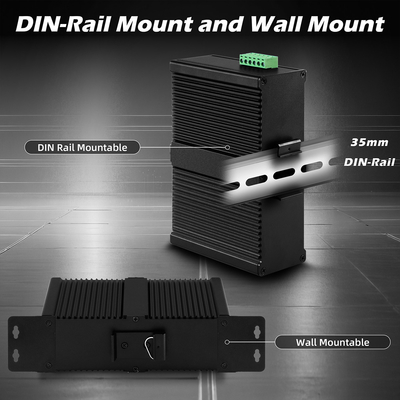

껍질:강강한 금속 껍질; 안전 등급:IP40 크기: 158 x 114.8 x 60mm 설치 방법:Din-rail 설치 |
부속품
| 산업용 SFP 송신기 | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| 산업용 전원 어댑터 Din-rail | |
| IM-DAC220/DC48V2.5A | AC220V ~ DC48V2.5A, -40~80°C |
| IM-DAC220/DC48V5A | AC220V ~ DC48V5A, -40~80°C |
| IM-DAC220/DC48V10A | AC220V ~ DC48V10A, -40~80°C |
FAQ
1- 제조사인가요?
네, 우리는 우리의 생산 라인과 연구 개발 팀을 가지고 있습니다.
아래 VR 링크를 통해 저희 사무실과 생산 구역을 방문하시기 바랍니다.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2- 주문하면 얼마나 걸릴까요?
지불을 받은 후, 우리는 생산을 시작합니다.
만약 여러분이 인기 있는 모델을 주문한다면, 우리는 보통 재료를 가지고 있습니다. 몇 가지 테스트를 거친 후에, 우리는 재료를 배송할 것입니다.
만약 우리가 주식을 가지고 있지 않다면, 생산 시간은 보통 50pcs/pair 이하의 3~5 일일입니다.
3어떻게 주문을 보내죠?
우리는 항공 (DHL, UPS 또는 FEDEX) 또는 바다 (대량 주문을 위해) 를 통해 물건을 보낼 것입니다.
구매한 상품을 고객의 배송 계좌 또는 운송사에서 보내면 됩니다.
3 ~ 5 일일이 걸립니다.
4MOQ는 뭐죠?
1 PC / 쌍.
많은 모델에 대해, 우리는 재고를 가지고 있습니다, 그것은 당신의 테스트를 위해 샘플을 보내는 것이 쉽습니다.
5할인 할 수 있나요?
예, 보통 양과 샘플 테스트를 통해 결정됩니다.
