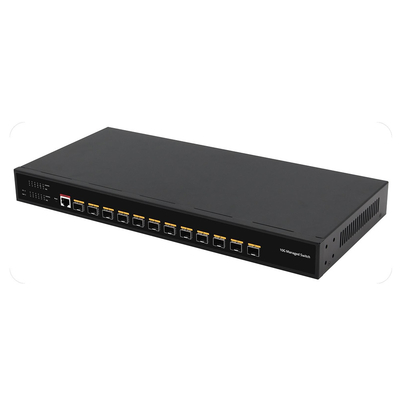

올리콤 12 포트 10G Uplink L3 관리 광선 스위치
10G 섬유 스위치의 특징
상용 관리 스위치 사양
| I/O 인터페이스 | |
| 힘 |
AC100-240V 50/60Hz DC 12V |
| 이더넷 |
12* SFP+ 포트 1* RJ45 콘솔 포트 |
| 성능 | |
| 대역폭 | 240Gbps |
| 패킷 버퍼 메모리 | 178.56Mpps |
| DDR SDRAM | 128MByte |
| 플래시 메모리 | 16MByte |
| 패키지 캐시 | 16MBit |
| MAC 주소 | 32K |
| 덤보 프레임 | 10K바이트 |
| VLAN | VLAN 범위 1-4094, 최대 활성 VLAN 4K |
| 표준 | |
| 네트워크 프로토콜 |
IEEE802.3 (이더넷) IEEE802.3u (빠른 이더넷) IEEE 802.3ab (기가비트 이더넷) IEEE 802.3z (기가비트 이더넷 광섬유) IEEE 802.3ae (10G 이더넷) IEEE802.3x (흐름 조절) IEEE 802.3az (에너지 효율 이더넷) IEEE 802.3ad (링크 집계) IEEE 802.1AB LLDP/LLDP-MED (링크 레이어 디스커버리 프로토콜) IEEE 802.1D 스펜닝 트리 프로토콜 (STP) IEEE 802.1w 급속 스펜닝 트리 프로토콜 (RSTP) IEEE 802.1s 멀티플 스펜딩 트리 프로토콜 (MSTP) IEEE 802.1Q (버추얼 로컬 에어리어 네트워크) IEEE 802.1p (VLAN 태그) IEEE 802.1X (사용자 인증) |
| 산업 표준 |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (파동) |
|
네트워크 매체
|
멀티 모드 섬유: 50/125, 62.5/125, 100/140um 단일 모드 섬유: 8/125, 8.7/125, 9/125, 10/125um |
| 인증 | |
| 안전 인증서 | CE, FCC, RoHS |
| 환경 | |
| 작업 환경 |
작업 온도: -10~50°C 저장 온도: -40~70°C 작업 습도: 10% ~ 90%, 응축되지 않습니다. 저장 온도: 5% ~ 95%, 응축되지 않습니다. |
차원
| 함수 표시기 | |
| 지표 | PWR (전력 표시기),SYS (시스템 표시기),Link (연결 표시기),ACT (ACT 표시기) |
| PWR (전력 표시기) |
켜져 있다 꺼져: 꺼져 |
| SYS (시스템 조명) |
켜: 시스템 정상, 플래싱: 시스템 시작 |
| 10G (Link Light) | 10G 연결 |
| ACT (데이터 라이트) | 켜: 연결; 플래시: 데이터 전송; 끄: 단속 |
| 물리적 사양 | |
| 구조 크기 |
제품 크기: 440*205*44mm 패키지 크기: 500*290*85mm 제품 N.W: 2.50 KG 제품 G.W: 3.12 KG |
| 포장 정보 |
카튼 크기: 520*445*310mm 포장량: 5 PCS 포장 무게: 16.6 kg |
| 전력 전압 |
전압: AC100-240V, 50/60Hz 전원 공급: 12V8A |
| 소비량 | 최대 30W |
| 패키지 목록 |
스위치: 1 세트, 사용 설명서: 1 PC, 인증서: 1 PC, 전원 케이블: 1 PC 일련 케이블: 1 PC, 랙 귀: 1 쌍 |
소프트웨어 기능
| L3 함수 | |
| IPv4 | IPv4 VLAN 인터페이스 |
| IPv4 정적 경로 | |
| ARP | |
| IPv6 | IPv6 VLAN 인터페이스 |
| IPv6 정적 경로 | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | 라우터 ID |
| 인증 | |
| v2 | |
| L2 함수 | |
| 항구 | 포트 스위치 |
| 포트 설명 | |
| 포트 속도 | |
| 포트 듀플렉스 | |
| 포트 흐름 제어 | |
| 10G/2.5G (2023.3.2) | |
| 대대, 최대 10K | |
| 섬유 모듈 (DDM) | |
| 링크 집계 | 부하 균형 정책을 지원합니다. MAC 및 IP-MAC 기반 |
| 정적 및 동적 그룹 | |
| LACP를 지원합니다 | |
| 최대 8개 그룹 | |
| 폭풍 관리 | 보드캐스트 |
| 알 수 없는 멀티캐스트 | |
| 알려지지 않은 유니캐스트 | |
| 포트 미러링 | 1 대 1 모니터 |
| 1개의 모니터로 | |
| 침입/출입/ 둘 다 | |
| 최대 4개의 세션 그룹 | |
| 항구 보안 | MAC 주소 제한 |
| 포트 보안 MAC 주소 | |
| 보호/제약/폐기 | |
| 항구 격리 | |
| 항구율 제한 | |
| 루프백 탐지 | |
| VLAN | 접근/통자/하이브리드 |
| VLAN 터널 (QinQ 터널) | |
| 1 - 4094에서 합성 가능한 VID; 최대 4K 정적 VLAN 그룹 |
|
| 음성 VLAN | |
| MAC VLAN | |
| 감시 VLAN | |
| 프로토콜 VLAN | |
| GVRP | |
| MAC 주소 | 동적 주소 |
| 정적 주소 | |
| 필터링 주소 | |
| 스프닝 트리 프로토콜 | STP/RSTP/MSTP |
| BPDU 필터 | |
| BPDU 경비 | |
| 엣지 포트 | |
| ERPS | SFP 포트만 |
| 모든 항구 | |
| LLDP | LLDP |
| LLDP MED | |
| 멀티캐스트 | IGMP 스노핑 |
| IGMP V1/V2/V3 | |
| 라우터 포트 | |
| 정적 IGMP 그룹 주소 | |
| IGMP 그룹 필터링 | |
| 쿼리어 | |
| MLD 스누핑 | |
| MVR | |
| 질적 안전 | 교통 분류, 엄격한 우선 순위 및 WRR |
| 항구 우선 순위 | |
| 802.1P 우선순위 | |
| IP TOS 우선 순위 | |
| IP DSCP 우선 순위 | |
| 포트당 최대 8개의 줄을 지원합니다. | |
| 우선순위 언급 | |
| 서비스 | |
| DHCP | DHCP 서버 |
| IP 풀 | |
| 정적 결합 | |
| DHCP 릴레이 | |
| 옵션 43 | |
| 접근 프로토콜 | HTTP |
| HTTPS | |
| 텔넷 | |
| SSHv2 | |
| 관리자 ACL | |
| 세션 타임 아웃 | |
| 비밀번호 재시험 횟수 | |
| 조용 한 시간 | |
| 안전 | |
| AAA | 반지름 |
| TACACS+ | |
| 802.1X | |
| 포트/MAC/local/WEB에 있는 기지 | |
| DHCP 스누핑 | 글로벌/VLAN |
| 옵션 82 | |
| 회로 ID | |
| IP 소스 가드 | |
| 동적 ARP 검사 | |
| DoS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 진단 | |
| Syslog | 로그 메시지 |
| 원격 서버 | |
| 핑 | |
| 트래커 루트 | |
| 구리 시험 | |
| UDLD | |
| 관리 | |
| 액세스 관리자 | 콘솔 |
| HTTP/HTTPS | |
| 텔넷 | |
| SSH | |
| SNMP | |
| IP 관리자 | 정적 주소 |
| DHCP 클라이언트 | |
| IPv4 및 IPv6 주소를 지원합니다. | |
| VLAN 관리자 | |
| DNS | |
| 시간 동기화 | SNTP |
| 수동 시간 | |
| SNMP | V1/V2C/V3 |
| 유럽연합 | |
| V3 사용자 | |
| 그룹 | |
| 함정 호스트 | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 브릿지 MIB | |
| RFC 1643 이더넷 MIB | |
| RFC 2819 RMON MIB (그룹 1, 2, 3, 9) | |
| RFC 2863 인터페이스 MIB | |
| LLDP | |
| 민간 MIB | |
| RMON | 통계자료 |
| 역사 | |
| 이벤트 | |
| 경보 | |
| 사용자 | |
| 펌웨어 | 이중 이미지; 액티브 및 대체 펌웨어 이미지 사이를 교환. |
| 펌웨어 업그레이드 | |
| 구성 | 업로드 및 다운로드 |
| 저장 | |
| 다시 시작 | |
| 공장 부실 | |
| 표준 준수 | |
| IEEE 802.3x 흐름 조절 및 역압 | |
| IEEE 802.3ad 포트 트렁크 LACP | |
| IEEE 802.1D 스펜닝 트리 프로토콜 | |
| IEEE 802.1w 급속 스펜닝 트리 프로토콜 | |
| IEEE 802.1s 다중 스펜닝 트리 프로토콜 | |
| IEEE 802.1p 서비스 클래스 | |
| IEEE 802.1Q VLAN 태그 | |
| IEEE 802.1x 포트 인증 네트워크 제어 | |
| IEEE 802.1ab LLDP | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
