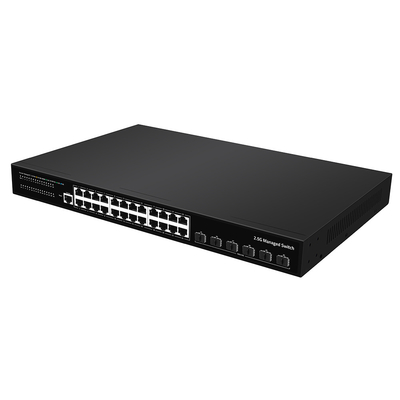

올리콤 10G 업링크 24 포트 2.5G L3 관리 이더넷 스위치
2.5G 관리 스위치의 특징
10G L3 스위치 사양
| I/O 인터페이스 | |
| 힘 | AC100-240V/50-60Hz |
| 이더넷 |
24* 100/1000/2500 Mbps RJ45 포트 6* 10G SFP+ 포트 1* RJ45 콘솔 포트 |
| 성능 | |
| 대역폭 | 240Gbps |
|
패킷 버퍼 기억력 |
178.56Mpps |
| DDR SDRAM | 512MByte |
| 플래시 메모리 | 32MByte |
| 패키지 캐시 | 16Mbit |
| MAC 주소 테이블 | 32K |
| 대용량 프레임 | 10K바이트 |
| VLAN | VLAN 범위 1-4094, 최대 활성 VLAN 4K |
| 표준 | |
| 네트워크 프로토콜 |
IEEE 802.3: 이더넷 MAC 프로토콜 IEEE 802.3i: 10BASE-T 이더넷 IEEE 802.3u: 100BASE-TX 빠른 이더넷 IEEE 802.3ab: 1000BASE-T 기가비트 이더넷 IEEE 802.3z: 1000BASE-X 기가비트 이더넷 (광섬유) IEEE 802.3ae: 10G 이더넷 (광섬유) IEEE 802.3az: 에너지 효율 이더넷 IEEE 802.3ad: 링크 집계 수행 표준 방법 IEEE 802.3x: 흐름 조절 IEEE 802.1ab: LLDP/LLDP-MED (링크 레이어 디스커버리 프로토콜) IEEE 802.1p: LAN 계층 QoS/CoS 프로토콜 트래픽 우선 순위 지정 (Multicast 필터링) 함수) IEEE 802.1q: VLAN 브릿지 운영 IEEE 802.1x: 클라이언트/서버 액세스 제어 및 인증 프로토콜 IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| 산업 표준 |
EMS: EN61000-4-2 (ESD) EN61000-4-5 (파동) |
| 네트워크 매체 |
10BASE-T: Cat3, 4, 5 또는 그 이상의 UTP ((≤100 M) 100BASE-TX: Cat5 또는 그 이상의 UTP ((≤100 M) 1000BASE-TX: Cat5 또는 그 이상의 UTP ((≤100 M) |
| 광섬유 매개체 |
멀티모드 섬유: 50/125, 62.5/125, 100/140um 단일 모드 섬유: 8/125, 8.7/125, 9/125, 10/125um |
| 인증 | |
| 안전 인증서 | CE, FCC, RoHS |
| 환경 | |
| 작업 환경 |
작업 온도: -10~50°C 저장 온도: -40~70°C 작업 습도: 10% ~ 90%, 응축되지 않습니다. 저장 온도: 5% ~ 95%, 응축되지 않습니다. |
소프트웨어 기능
| L3 함수 | |
| IPv4 | IPv4 VLAN 인터페이스 |
| IPv4 정적 경로 | |
| ARP | |
| IPv6 | IPv6 VLAN 인터페이스 |
| IPv6 정적 경로 | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | 라우터 ID |
| 인증 | |
| v2 | |
| L2 함수 | |
| 항구 | 포트 스위치 |
| 포트 설명 | |
| 포트 속도 | |
| 포트 듀플렉스 | |
| 포트 흐름 제어 | |
| 대대, 최대 10K | |
| 10G/2.5G (2023.3.2) | |
| 섬유 모듈 (DDM) | |
| 링크 집계 |
부하 균형 정책을 지원합니다. MAC 및 IP-MAC 기반 |
| 정적 및 동적 그룹 | |
| LACP를 지원합니다 | |
| 최대 8개 그룹 | |
| 폭풍 관리 | 방송 |
| 알 수 없는 멀티캐스트 | |
| 알 수 없는 유니 캐스트 | |
| 포트 미러링 | 1 대 1 모니터 |
| 1개의 모니터로 | |
| 침입/출입/ 둘 다 | |
| 최대 4개의 세션 그룹 | |
| 항구 보안 | MAC 주소 제한 |
| 포트 보안 MAC 주소 | |
| 보호/제약/폐기 | |
| 항구 격리 | |
| 항구율 제한 | |
| 루프백 탐지 | |
| VLAN | 접근/통자/하이브리드 |
| VLAN 터널 (QinQ 터널) | |
|
설정 가능한 VID 1 - 4094 최대 4K 정적 VLAN 그룹 |
|
| 음성 VLAN | |
| MAC VLAN | |
| 감시 VLAN | |
| 프로토콜 VLAN | |
| GVRP | |
| MAC 주소 | 동적 주소 |
| 정적 주소 | |
| 필터링 주소 | |
| 스패닝 트리 프로토콜 | STP/RSTP/MSTP |
| BPDU 필터 | |
| BPDU 경비 | |
| 엣지 포트 | |
| LLDP | LLDP |
| LLDP MED | |
| 멀티캐스트 | IGMP 스누핑 |
| IGMP V1/V2/V3 | |
| 라우터 포트 | |
| 정적 IGMP 그룹 주소 | |
| IGMP 그룹 필터링 | |
| 퀴어 | |
| MLD 스누핑 | |
| MVR | |
| 질적 안전 | 교통 분류, 엄격한 우선 순위 및 WRR |
| 항구 우선 순위 | |
| 802.1P 우선순위 | |
| IP TOS 우선 순위 | |
| IP DSCP 우선 순위 | |
| 포트당 최대 8개의 줄을 지원합니다. | |
| 우선순위 언급 | |
| 서비스 | |
| DHCP | DHCP 서버 |
| IP 풀 | |
| 정적 결합 | |
| DHCP 릴레이 | |
| 옵션 43 | |
| 접근 프로토콜 | HTTP |
| HTTPS | |
| 텔넷 | |
| SSHv2 | |
| 관리자 ACL | |
| 세션 타임 아웃 | |
| 비밀번호 재시험 횟수 | |
| 조용 한 시간 | |
| 안전 | |
| AAA | 반지름 |
| TACACS+ | |
| 802.1X | |
| 포트/MAC/local/WEB에 있는 기지 | |
| DHCP 스누핑 | 글로벌/VLAN |
| 옵션 82 | |
| 회로 ID | |
| IP 소스 가드 | |
| 동적 ARP 검사 | |
| DOS 안티 공격 | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 진단 | |
| 시스템 로그 | 로그 메시지 |
| 원격 서버 | |
| 핑 | |
| 추적 경로 | |
| 구리 시험 | |
| UDLD | |
| 관리 | |
| 액세스 관리자 | 콘솔 |
| HTTP/HTTPS | |
| 텔넷 | |
| SSH | |
| SNMP | |
| IP 관리자 | 정적 주소 |
| DHCP 클라이언트 | |
| IPv4 및 IPv6 주소를 지원합니다. | |
| VLAN 관리자 | |
| DNS | |
| 시간 동기화 | SNTP |
| 수동 시간 | |
| SNMP | V1/V2C/V3 |
| 유럽연합 | |
| V3 사용자 | |
| 그룹 | |
| 함정 호스트 | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 브릿지 MIB | |
| RFC 1643 이더넷 MIB | |
| RFC 2819 RMON MIB (그룹 1, 2, 3, 9) | |
| RFC 2863 인터페이스 MIB | |
| LLDP | |
| 민간 MIB | |
| RMON | 통계자료 |
| 역사 | |
| 이벤트 | |
| 경보 | |
| 사용자 | |
| 펌웨어 | 펌웨어 업그레이드 |
| 구성 | 업로드 및 다운로드 |
| USB 인터페이스를 통해 업로드 및 다운로드 | |
| 저장 | |
| 다시 시작 | |
| 공장 부실 | |
| 표준 준수 | |
| IEEE 802.3x 흐름 조절 및 역압 | |
| IEEE 802.3ad 포트 트렁크 LACP | |
| IEEE 802.1D 스펜닝 트리 프로토콜 | |
| IEEE 802.1w 급속 스펜닝 트리 프로토콜 | |
| IEEE 802.1s 다중 스펜닝 트리 프로토콜 | |
| IEEE 802.1p 서비스 클래스 | |
| IEEE 802.1Q VLAN 태그 | |
| IEEE 802.1x 포트 인증 네트워크 제어 | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af 이더넷 전원 | |
| IEEE 802.3at 파워 오버 이더넷 플러스 | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
10G 섬유 스위치의 차원
| 표시 | |
| PWR |
켜져: 전원이 켜져 꺼: 전원을 꺼 |
| SYS |
켜: 시스템이 정상적으로 작동합니다. 플래싱: 시스템 시작 진행 중 |
| 경고등 | 시스템 온도 또는 전압 이상 경보 |
| 링크 포트 라이트 |
녹색: 2.5G 연결 노란색: 100/1000M 링크 가동: 링크 트랜지팅 꺼: 링크가 통행하지 않습니다 |
| SFP 포트 라이트 |
파란색: 10G 연결 녹색: 2.5G 연결 플래싱: 링크 트랜지팅 꺼: 링크가 통행하지 않습니다 |
| 리셋 버튼 |
다시 시작하기 위해 5 초 미만 동안 단축 누르십시오 공장 기본 설정으로 다시 설정하기 위해 5 초 이상 누르십시오. |
| 물리적 사양 | |
| 구조 크기 |
제품 크기:440*281*44mm 패키지 크기: 500*365*85mm 제품 N.W:40.02kg 제품 G.W:4.79KG |
| 포장 정보 |
카튼 크기: 520*445*385mm 포장량: 5pcs 포장 무게: 24.95KG |

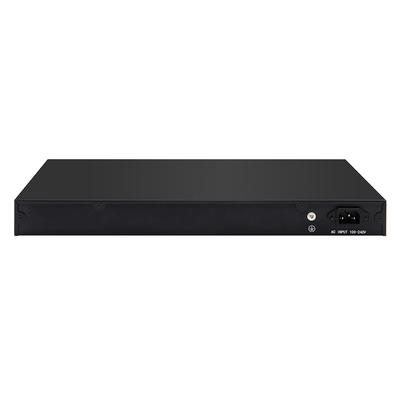

| 전력 전압 |
작동 전압: AC100-240V 50/60Hz 전원 공급: DC 12V5A |
| 전력 소비 | 전체 소비: 최대 52W |
| 패키지 목록 |
이더넷 스위치: 1 세트, 사용 설명서: 1 PCS, 인증서: 1 PCS, 전원 케이블: 1 PCS 시리즈 케이블: 1PCS, 랙 귀: 1 쌍 |
