웹 관리 광섬유 우회 스위치
산업 관리 스위치에 대한 소개
관리된 이더넷 스위치의 사양
| 제품 이름 | 10/100/1000Mbps 관리 산업용 섬유 우회 스위치 (2F+8TP) |
| 모델 번호 | IM-FBS280GW |
| 항구 |
2 x 1000Mpbs SFP 포트 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km 1310nm, 2km 8x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
| 표준 | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| 덤보 프레임 | 9.6KB |
| MAC 주소 테이블 | 8K |
| 전환 기능 |
전송 방식: 저장 및 전달 전송 지연: <10s 시스템 대역폭: 58Gbps (비 교통 혼잡) DRAM 크기: 128M 플래시 크기: 16M |
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 보호되지 않은 굽힌 쌍 ((≤100m) 100/1000BASE-TX: CAT5 이상의 보호된 트위스트 페어 ((≤100m) SFP 포트 전송 거리: 20km, 40km, 60km, 80km, 100km |
| LED | 전력, 네트워크, 섬유, 바이패스 |
| 전원 공급 |
입력 전압: DC 12-52V 무부하 전력: 5W 역 연결: 지원 |
| 환경 |
작동 온도: -40~75°C 보관 온도: -40~85°C 작업 습도: 10%~90%, 응축되지 않습니다. 저장 습도: 10%~95%, 응축되지 않습니다. |
| 산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 전압: IEC61000-4-5, 차차 ±2KV, 일반 ±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A112020 FCC: 47 CFR FCC 15부 B (B급) ANSI C63.4:2014 |
| 기계 정보 |
껍데기: 물결 모양의 금속 껍데기 안전급: IP40 차원: 158 x 115 x 60mm 장착 방법: 딘레일/벽 장착 순중량/총중량: 0.75Kg/0.9Kg |
| 보증 | 1년 이내에 교체 3년 후 수리 |
관리 특성
광학 우회 스위치 특징
| 제품 이름 | 광섬유 우회 스위치 |
| 전원 인터페이스 | 표준 산업용 터미널 블록 |
| 극성 보호 | 지원 |
| 광섬유 인터페이스 | LC |
| 파장 범위 | 850±40/1300±40nm; 1260~1650nm |
| 테스트 파장 | 850/1300nm; 1310/1550nm |
| 손실을 삽입 | 타입:0.6 dB 최대:1.0 dB; 타입:00.6dB 최대:10.0 dB |
| 수익 손실 | MM≥30 dB SM≥50 dB |
| 채널 교류 | MM≥35 dB SM≥55 dB |
| 양극화 손실 | ≤0.05 dB |
| 파장 손실 | ≤0.05 dB |
| 온도 손실 | ≤0.05 dB |
| 반복 가능성 | ≤0.05 dB |
| 작동 전압 | 3.3V-5V |
| 사용 기간 | ≥100000000번 |
| 전환 시간 | ≤ 10 ms |
| 전송 광 전력 | ≤ 500mW |
| 환경 |
작업 온도:-20°~70°C 보관 온도:-40°~85°C |
연결 다이어그램
1듀플렉스 SFP 광 모듈
FAQ
스위치는 155Mb/s 트랜시버를 지원하나요?
A: 네, 광적 속도는 100M/1000M/2500M입니다. 관리 인터페이스에서 100M 속도를 구성하십시오, 메가 비트 모듈이 작동합니다.
내 로고를 인쇄할 수 있나요?
A: 예, 보통 기기의 상단판에 있습니다.
전력 파동은 뭐죠?
A: 6KV입니다. 이것은 현재 시장에서 인기 있는 표준입니다.
스위치는 링 프로토콜을 지원하나요?
A: 예, 우리의 스위치는 STP/RSTP/MSTP 및 ERPS를 링 구성에 지원합니다.
포장 목록
제품을 처음 사용할 때 먼저 패키지가 완전하고 액세서리가 완전하는지 확인하십시오!
참고: 광섬유 송신기와 전원 어댑터는 패키지에 포함되어 있지 않습니다. 개별적으로 구입해야합니다.

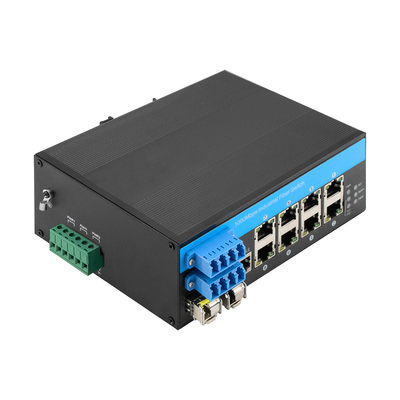

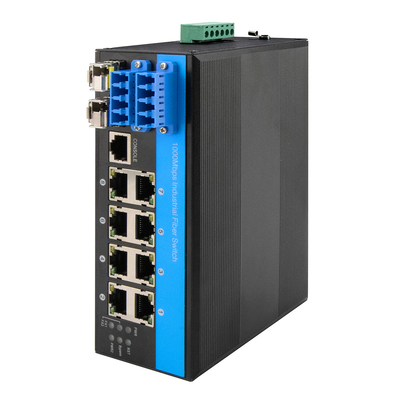

제품 사진
