웹 관리형 광섬유 바이패스 스위치
산업용 매니지드 스위치 소개
관리형 이더넷 스위치 사양

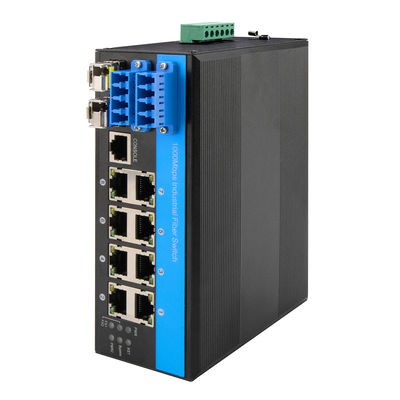

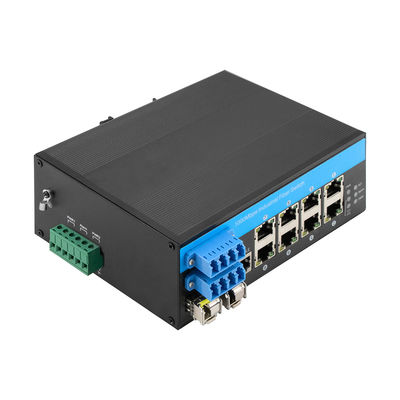

| 제품명 | 10/100/1000Mbps 관리형 산업용 파이버 바이패스 스위치(2F+8TP) |
| 모델번호 | IM-FBS280GW |
| 포트 |
2 x 1000Mpbs SFP 포트 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km 8x10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원) |
| 기준 | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| 브랜드 ID | 4096 |
| 점보 프레임 | 9.6KB |
| MAC 주소 테이블 | 8K |
| 스위칭 기능 |
전송 모드: 저장 및 전달 전달 지연: <10us 시스템 대역폭: 58Gbps(교통 체증 없음) DRAM 크기: 128M 플래시 크기: 16M |
| 네트워크 미디어 |
10BASE-T: CAT3, CAT4, CAT5 비차폐 연선(≤100m) 100/1000BASE-TX: CAT5 이상 차폐 연선(≤100m) SFP 포트 전송 거리: 20Km, 40Km, 60Km, 80Km, 100Km |
| LED | 전력, 네트워크, 파이버, 바이패스 |
| 전원공급장치 |
입력 전압: DC 12-52V 무부하 전력: 5W 역방향 연결: 지원 |
| 환경 |
작동 온도: -40~75°C 보관 온도: -40~85°C 작동 습도: 10%~90%, 비응축 보관 습도: 10%~95%, 비응축 |
| 산업 표준 |
ESD: IEC61000-4-2, ±15KV 공기, ±6KV 접촉 EFT: IEC61000-4-4, 일반 ±6KV 서지: IEC61000-4-5, 차동 ±2KV, 공통±6KV |
|
인증 |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC 파트 15 하위 파트 B(클래스 B)ANSI C63.4:2014 |
| 기계정보 |
껍질: 골판지 금속 껍질 안전 등급: IP40 크기: 158x115x60mm 장착 방법: DIN 레일/벽면 장착 순중량/총중량: 0.75Kg/0.9Kg |
| 보증 | 1년 이내 교체; 수리 3년 |
관리 기능
광 바이패스 스위치 기능
| 제품명 | 파이버 바이패스 광 스위치 |
| 전원 인터페이스 | 표준 산업용 터미널 블록. |
| 극성 보호 | 지원하다 |
| 광섬유 인터페이스 | LC |
| 파장 범위 | 850±40/1300±40nm; 1260~1650nm |
| 테스트 파장 | 850/1300nm; 1310/1550nm |
| 삽입 손실 | 일반:0.6dB 최대:1.0dB; 일반:0.6dB 최대:1.0dB |
| 반사 손실 | MM≥30dB SM≥50dB |
| 채널 누화 | MM≥35dB SM≥55dB |
| 편광 손실 | 0.05dB 이하 |
| 파장 손실 | 0.05dB 이하 |
| 온도 손실 | 0.05dB 이하 |
| 반복성 | 0.05dB 이하 |
| 작동 전압 | 3.3V-5V |
| 서비스 수명 | ≥100000000배 |
| 전환 시간 | 10ms 이하 |
| 전송 광전력 | 500MW 이하 |
| 환경 |
작동 온도:-20°~ 70°C 보관 온도:-40°~ 85°C |
연결 다이어그램
1. 이중 SFP 광 모듈
QC 프레임워크
1. 표준: ISO9001, CE, FCC, RoHS, IEEE, ITU-T를 준수합니다. 고객 사양 및 성능 벤치마크에 부합합니다.
2. 프로세스: IQC → 생산 관리 → 기능 테스트 → 환경 테스트 → 번인 → 최종 검사.
3. 주요 테스트: 처리량, VLAN/QoS, PoE, 파장 정확도, OSNR, 전력 안정성, 내구성(-40~75°C).
4. 도구: OSA, 트래픽 생성기, 프로토콜 분석기, 환경 챔버.
5. 관리: 완전한 추적성, QC 기록, RCA 및 피드백을 통한 지속적인 개선.
FAQ
스위치가 155Mb/s 트랜시버를 지원합니까?
A: 예, 광학 속도는 100M/1000M/2500M입니다. 관리 인터페이스에서 100M 속도를 구성하십시오. 메가비트 모듈이 작동 중입니다.
로고를 인쇄할 수 있나요?
A: 예, 일반적으로 장치의 상단 패널에 있습니다.
전력 서지 란 무엇입니까?
답: 6KV. 이는 현재 시장에서 인기 있는 표준입니다.
귀하의 스위치는 링 프로토콜을 지원합니까?
A: 예, 당사 스위치는 링 구성을 위해 STP/RSTP/MSTP 및 ERPS를 지원합니다.
포장 목록
제품을 처음 사용하실 때, 패키지의 내용물과 부속품의 내용물을 먼저 확인해주세요!
참고: 광섬유 트랜시버와 전원 어댑터는 패키지에 포함되어 있지 않으므로 개별적으로 구매해야 합니다.
