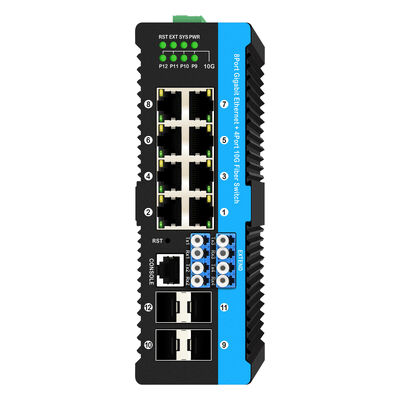

10G 산업용 파이버 바이패스 스위치 이더넷 PoE 스위치
4*10G Sfp 포트+8*10/100/1000mbps
주요 특징10G 산업용 파이버 바이패스 스위치
관리 인터페이스
이더넷 PoE 스위치 사양
|
제품명 |
10G 10G 산업용 파이버 바이패스 스위치(4F+8TP) |
|
모델번호 |
IM-FP4X88BGW |
|

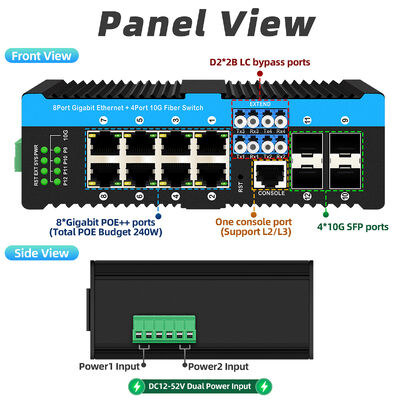

포트 |
10GBase-FX SFP+ 파이버 4개 SM:1310nm/1550nm,20Km;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45(MDI/MDIX 자동 감지 지원) |
|
기준 |
IEEE 802.3: 10Base-T 10Mbit/s 이더넷 IEEE 802.3u: 100Base-TX, 고속 이더넷 IEEE 802.3z: 광섬유를 통한 1000Base-T Gbit/s 이더넷 10기가비트 이더넷용 IEEE 802.3ae IEEE 802.1d: STP(스패닝 트리 프로토콜) IEEE 802.1s: 100Base-TX, 고속 이더넷 IEEE 802.1w: RSTP(빠른 스패닝 트리 프로토콜) ITU-T G.8032 :ERPS(이더넷 링 보호 스위칭) IEEE 802.1Q: 가상 LAN(VLAN) IEEE 802.1X: 포트 기반 및 MAC 기반 네트워크, 액세스 제어, 인증 IEEE 802.3ad: LACP(Link Aggregation Control Protocol)를 사용한 병렬 링크용 링크 집계 IEEE 802.3x: 전이중을 위한 흐름 제어 IEEE 802.1ad: 스택형 VLAN IEEE 802.1p: 트래픽 우선순위 지정을 위한 LAN 레이어 2 QoS/CoS 프로토콜 IEEE 802.1ab: LLDP(링크 계층 검색 프로토콜) IEEE 802.1az: EEE(에너지 효율적인 이더넷) IEEE802.3af: 15.4W IEEE802.3at: 30W |
|
스위치 아키텍처 |
시스템 대역폭:176Gbps(교통 체증 없음) DRAM 크기: 4GB 스위칭 지연: <10us 패킷 버퍼: 12Mbit 처리량: 95.23Mpps 점보 프레임:12KB MAC 기능: 16K L2 |
|
확장된 기능(옵션) |
BYPASS 광 바이패스 보호 기능 |
|
힘 소비 |
8W(무부하) 18W(전체 부하) |
|
8W(무부하) 18W(전체 부하) |
이중화 DC48V(48~52VDC) 전원 (탈착식 터미널 블록) |
|
주도의 |
장치당: 전원 1(빨간색), SYS(빨간색), RJ-45 포트: 링크/활성(녹색) 속도(노란색) SFP 파이버 포트: 링크/활성(녹색) 확장 표시 |
|
작동 온도 |
-40 ~ 75°C |
|
치수 |
165x112x54mm |
|
무게 |
0.85kg |
|
설치 장착 |
DIN 레일 장착 |
| 보증 | 3년 |

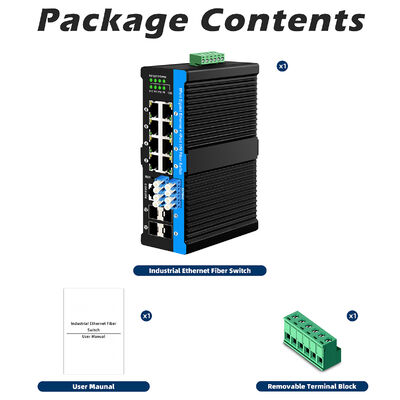

포장 목록:
애플리케이션:
1. 지능형 교통(고속도로/철도/터널 모니터링)
고속도로 길가 및 지하철 터널 비디오 감시의 광섬유 링 네트워크에 배치됩니다. 8개의 PoE 포트는 교통 카메라와 교통 신호 PLC를 연결합니다. 옵션인 광 BYPASS는 단일 스위치 전원 장애가 발생한 경우 자동으로 파이버 링크를 활성화하여 실외의 가혹한 온도 및 습한 터널 환경에서도 지속적인 비디오 및 교통 신호 전송을 보장합니다.
FAQ:
Q1: IM-FP4X88BGW의 BYPASS 기능은 무엇입니까?
A: 옵션인 광학 BYPASS는 4×10G SFP+ 포트에서 작동합니다. 스위치의 전원이 꺼지거나 비정상적인 경우 파이버 링크는 스위치를 우회하여 물리적 단락을 일으키고 링 네트워크를 그대로 유지하며 이중 링크 이중화를 위해 ERPS와 결합합니다.
Q2: PoE 출력 사양은 무엇입니까?
A: 8개의 RJ45 포트는 모두 IEEE802.3af(15.4W) 및 at(30W)를 지원하며, IP 카메라 및 산업용 AP의 경우 포트당 최대 30W를 지원합니다. 그러나 60w가 필요한 경우 알려주십시오.
Q3: 작동 온도 및 실외 설치가 가능합니까?
A: -40℃ ~ +75℃ 작동 범위, 6KV 서지 보호, IP40 및 DIN 레일 설계, 실외, 터널 및 열악한 산업 현장에 적합합니다.
Q4: 파이버 포트 속도와 호환되는 SFP 모듈은 무엇입니까?
A: 4×10G SFP+ 슬롯, 산업용 SFP+ 모듈과 호환: MM 2km, SM 20km /40~120km.
Q5: ERPS 복구 시간 및 링 토폴로지는 무엇입니까?
A: ERPS 복구<50ms, 단일 링, 하위 링 및 다중 링 구조를 지원하며 BYPASS는 전체 네트워크 안정성을 향상시킵니다.
