5U DWDM 광 전송 장비 시스템
도입DWDM / OTN 전송 플랫폼

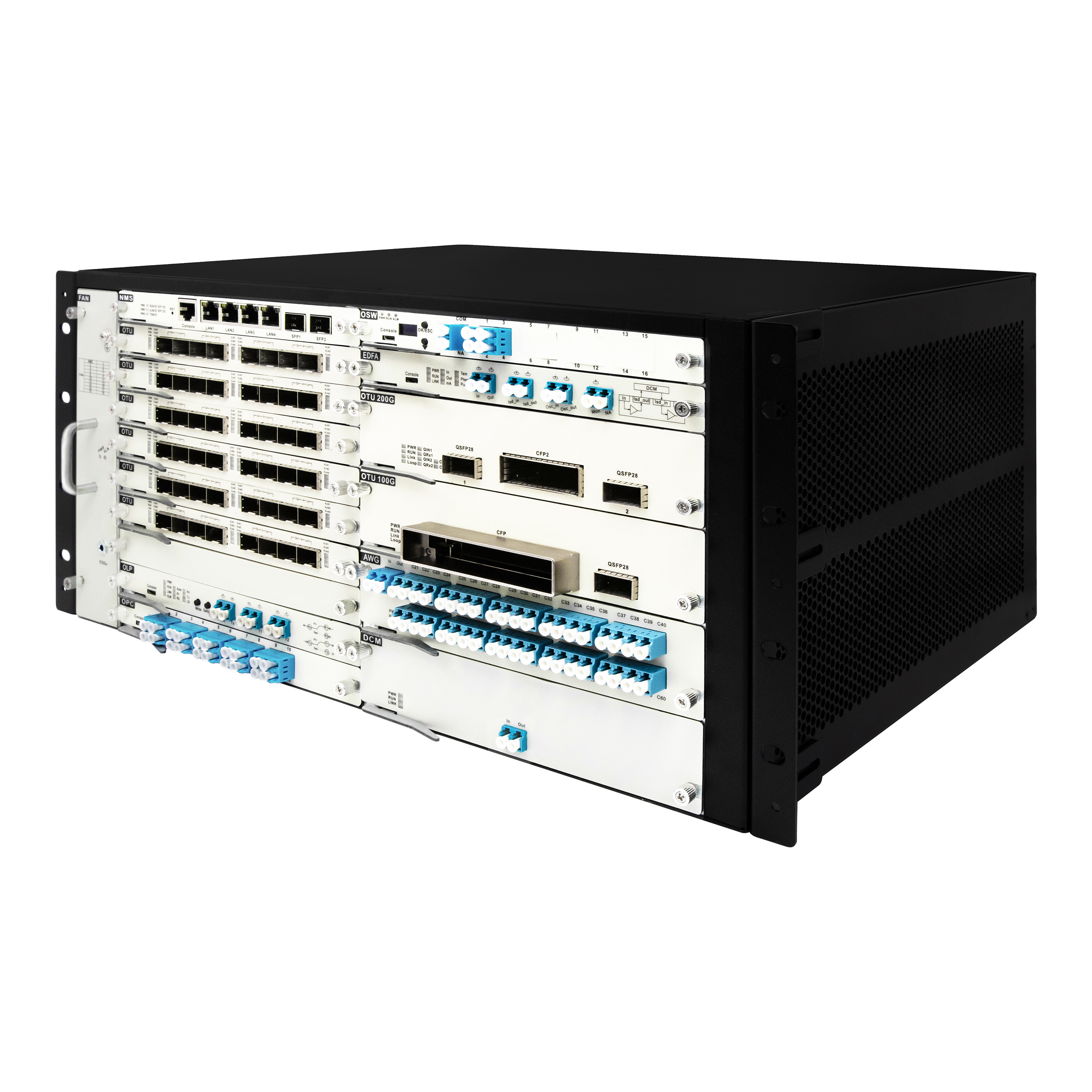

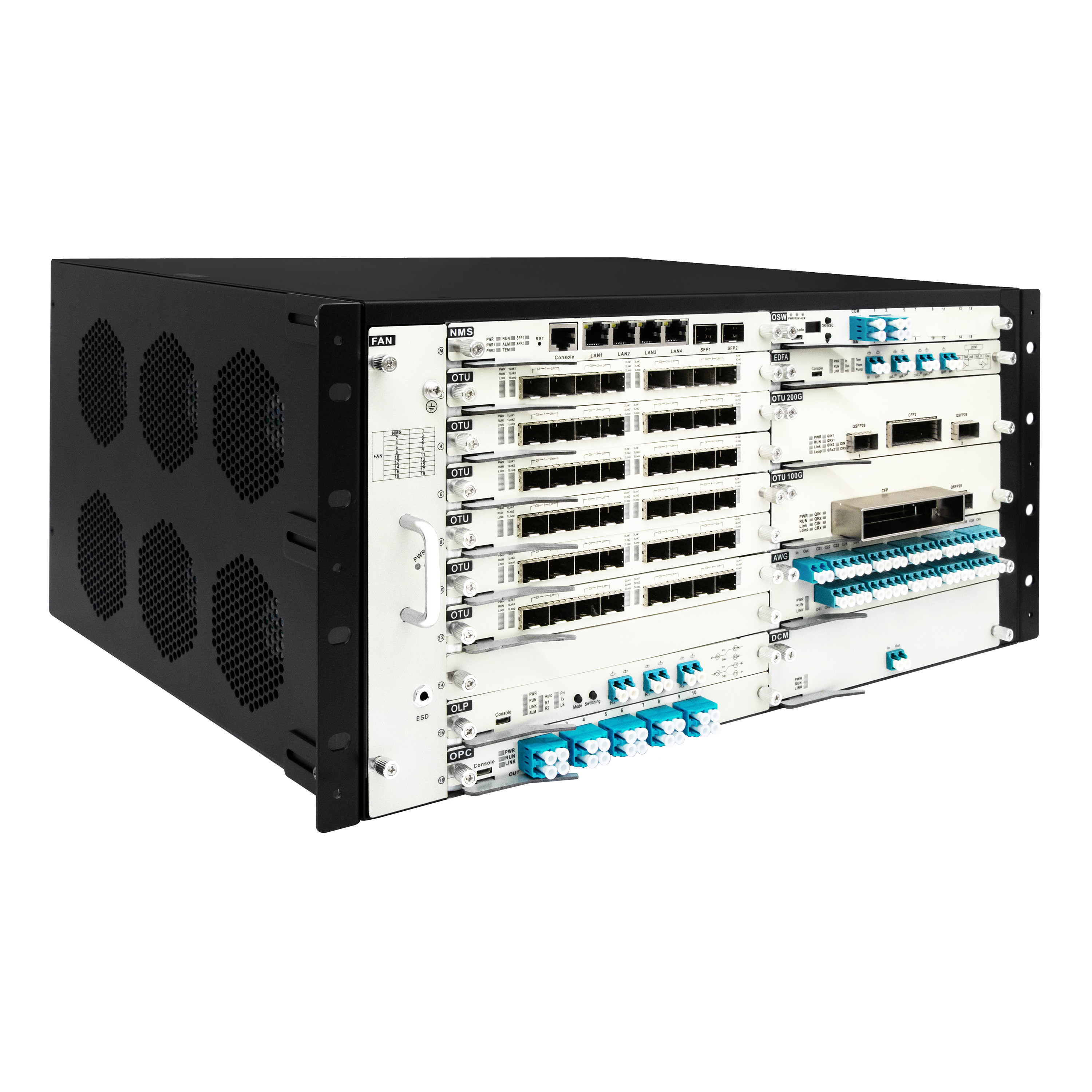

OM3800-5U는 표준 19인치 5U 랙 장착 카드 삽입 구조로 설계되었으며, 단일 차체는 20 개의 기능 모듈 슬롯, 2 개의 전원 슬롯 및 1 개의 팬 슬롯을 제공합니다.그것은 전면 패널 섬유 출구 디자인을 채택, 모든 광적 인터페이스와 네트워크 관리 인터페이스를 앞쪽에 배치합니다. 공기 흐름 디자인은 차시 오른쪽에 공기 입구가있는 오른쪽에서 왼쪽으로 환기 패턴을 채택합니다..차가운 공기는 냉각 팬 단위로 차체로 빨려 들어가서 차체의 왼쪽에서 배출됩니다.

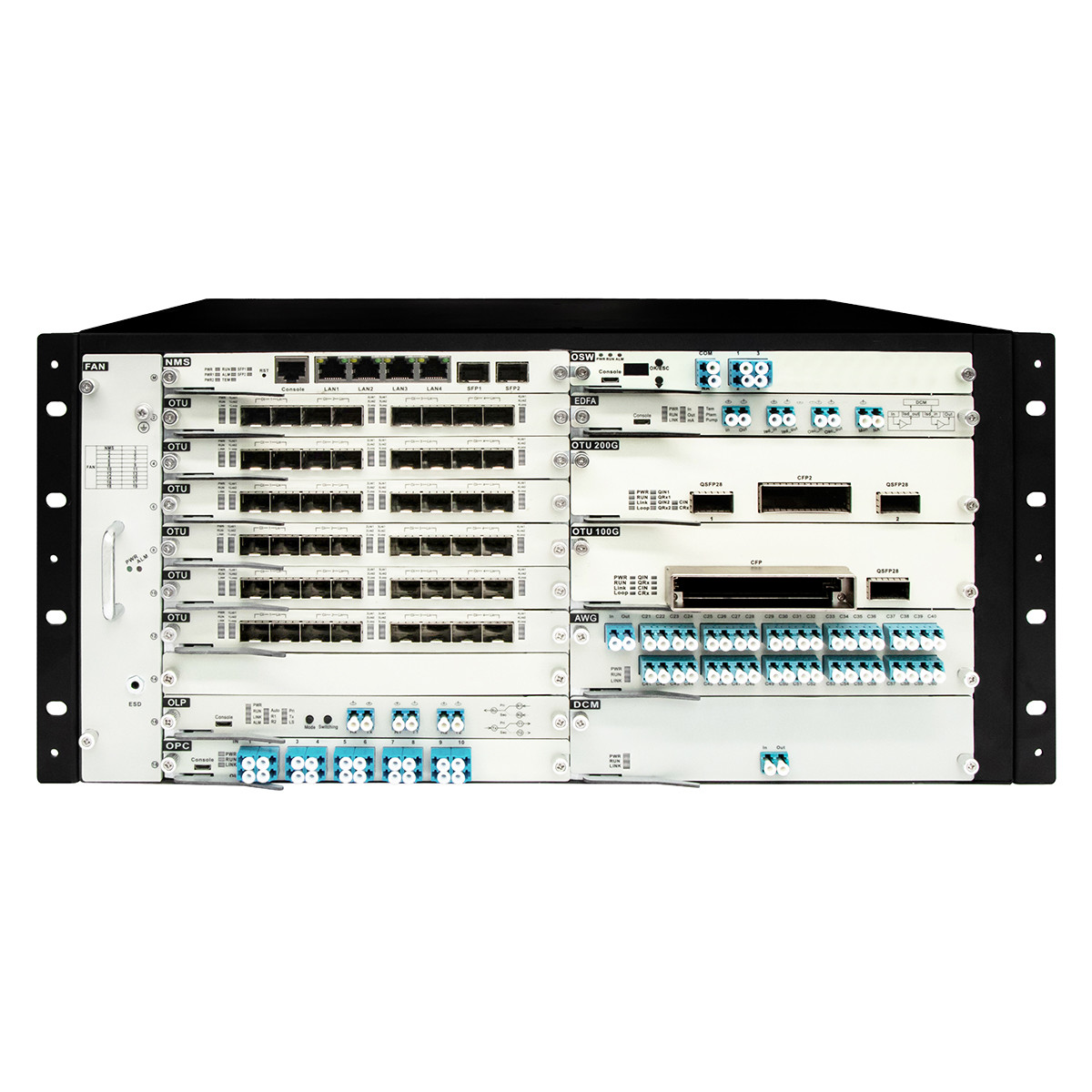

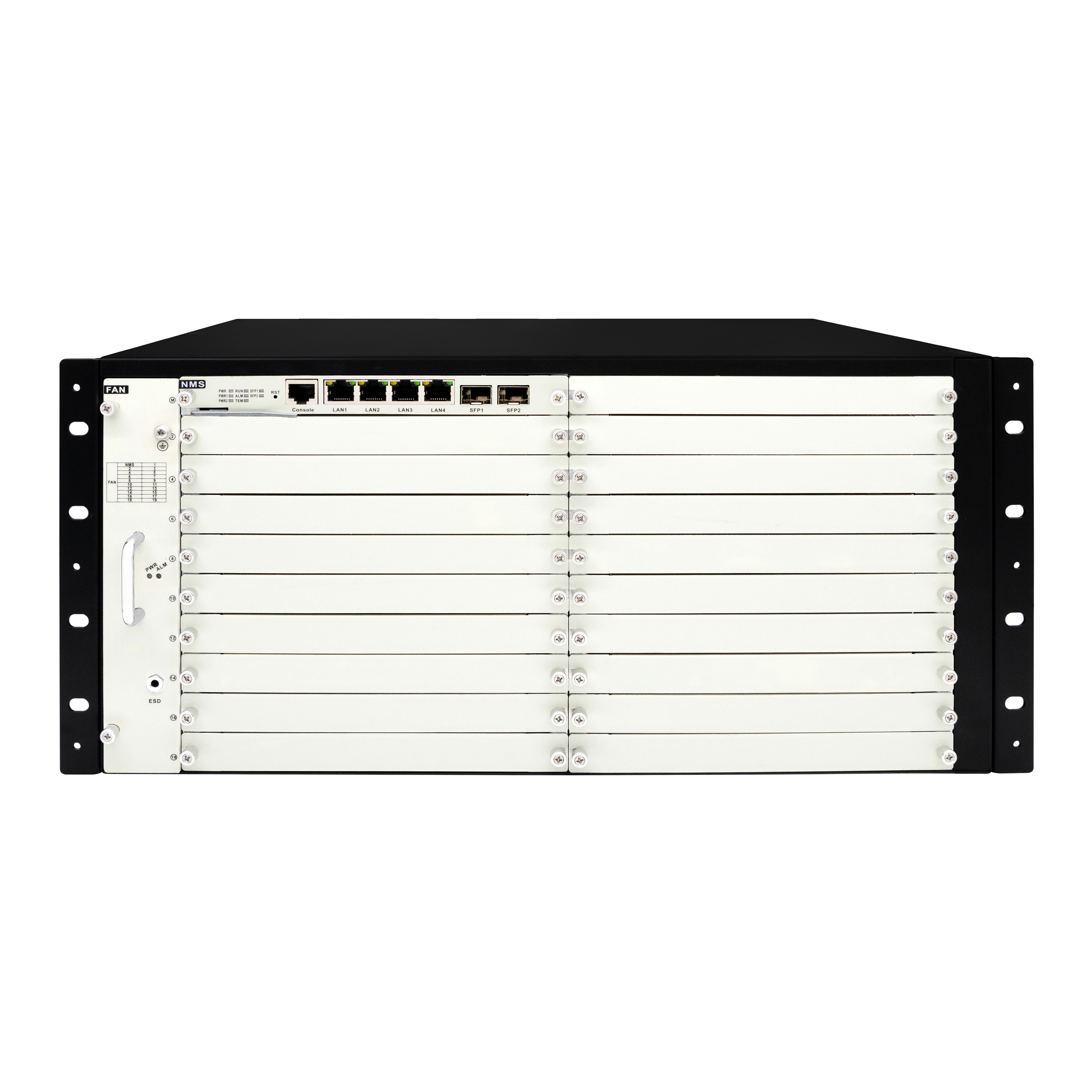

앞 패널
참고:
1. SLOT1은 NMS (네트워크 관리 시스템) 제어 카드를 삽입하는 데 사용되며, SLOT2에서 19은 다양한 유형의 비지니스 카드를 수용 할 수 있습니다.
2. FAN 슬롯: 차시 냉각에 사용됩니다. PWR 표시기가 켜져있는 경우 팬 슬롯에 정상적인 전원 공급을 나타냅니다. ALM 빛이 빨강색이라면 팬 장애를 나타냅니다. 일반적으로ALM등이 꺼져 있어야 합니다..
3신호등:
- PWR: 켜져 - 정상 전원 공급; 꺼져 - 전원 공급이 없거나 비정상
- ALM: 켜져 - 팬 장애 또는 고온 경보; 꺼져 - 정상
후면판
1전원 공급 장치 (PIU) 슬롯은 장치의 뒷쪽에 위치하고 있으며, 대류 (AC - APU) 및 직류 (DC - DPU) 옵션을 지원합니다. 전원 구성은 1 + 1 핫 백업입니다.퇴직을 제공하는 것.
2신호등:
- PWR-DC, PWR-AC: 켜져 - 정상 전원 공급; 꺼져 - 전원 공급이 없거나 비정상
제품 매개 변수
| N아미 | D기록 | |
| 송수신 능력 | 96x10Gbps /96x100Gbps | |
| 네트워크 관리 단위 | EMS 네트워크 관리 디스크 | |
| OTU |
지원 1.25G ~ 10Gbps, 100Gbps
|
|
| MUX/DEMUX | 지원 8ch/16ch/40ch/48ch | |
| 에프라 | EDFA 에르비움 도핑 섬유 증폭기 | |
| DCM | DCM:G.652/G655 분산 보상 섬유 모듈 | |
| OLP | OLP 광 보호 | |
| 크기 | 서비스 카드 | 191 (W) x 253 (D) x 20 (H) mm |
| 1U 4 슬롯 체스 | 482.5 (W) x 350 ((D)) x 44.5 (H) mm | |
| 2U 8 슬롯 체스 | 482.5 (W) x 350 (D) x 89 (H) mm | |
| 5U 20 슬롯 체스 | 482.5 (W) x 350 ((D)) x 222.5 (H) mm | |
| 환경 | 작동 온도 | -10°C ~ 60°C |
| 저장 온도 | -40°C ~ 80°C | |
| 상대 습도 | 5% ~ 95% 응고되지 않는 | |
| 전원 공급 모드 | 듀얼 전원 공급, AC220V/DC-48V 선택 | |
| 전력 소비 | 1U <120W, 2U <200W, 5U <400W | |
FAQ
1제조업자인가요?
네, 우리는 우리의 생산 라인과 연구 개발 팀을 가지고 있습니다.
아래 VR 링크를 통해 저희 사무실과 생산 구역을 방문하시기 바랍니다.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2주문할 수 있는 기간은 얼마인가요?
지불을 받은 후, 우리는 생산을 시작합니다.
만약 여러분이 인기 있는 모델을 주문한다면, 우리는 보통 재료를 가지고 있습니다. 몇 가지 테스트를 거친 후에, 우리는 재료를 배송할 것입니다.
우리가 주식을 가지고 있지 않다면, 생산 시간은 일반적으로 50pcs/pair 이하의 7~15 일일입니다.
3어떻게 주문을 보내죠?
우리는 항공 (DHL, UPS 또는 FEDEX) 또는 바다 (대량 주문을 위해) 를 통해 물건을 보낼 것입니다.
구매한 상품을 고객의 배송 계좌 또는 운송사에서 보내면 됩니다.
3 ~ 5 일일이 걸립니다.
4MOQ는 뭐죠?
1 PC / 쌍.
많은 모델에 대해, 우리는 재고를 가지고 있습니다, 그것은 당신의 테스트를 위해 샘플을 보내는 것이 쉽습니다.
5할인 할 수 있나요?
예, 보통 양과 샘플 테스트를 통해 결정됩니다.
