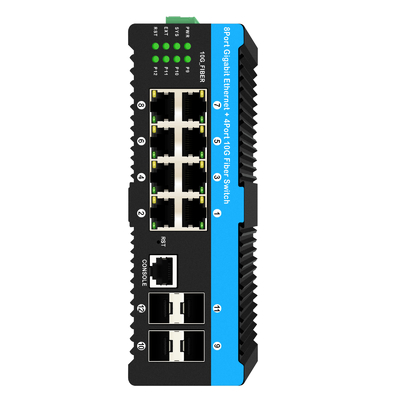

10G L2 L3 관리 섬유 스위치 8 포트 PoE
산업 관리 스위치의 기본 특징
8포트 PoE 스위치 사양
| 제품 이름 | 10G 관리 산업용 POE 섬유 스위치 (4F+8TP) |
| 모델 번호 | IM-FP4X88GW |
| 항구 |
4x 10GBASE-FX SFP+ 섬유 SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km 1310nm, 2km 8x10/100/1000M UTP RJ45 (MDI/MDIX 자동 감지 지원) |
| 표준 |
IEEE 802.3: 10Base-T 10Mbit/s 이더넷 IEEE 802.3u: 100Base-TX, 빠른 이더넷 IEEE 802.3z: 광섬유로 1000Base-T Gbit/s 이더넷 10 기가 비트 이더넷을 위한 IEEE 802.3ae IEEE 802.1d: STP (스펜닝 트리 프로토콜) IEEE 802.1s: 100Base-TX, 빠른 이더넷 IEEE 802.1w: RSTP (Rapid Spanning Tree 프로토콜) ITU-T G.8032: ERPS (이더넷 링 보호 스위칭) IEEE 802.1Q: 가상 LAN (VLAN) IEEE 802.1X: 포트 기반 및 MAC 기반 네트워크, 액세스 제어, 인증 IEEE 802.3ad: LACP (Link Aggregation Control Protocol) 와의 병렬 링크를 위한 링크 집계 IEEE 802.3x: 풀 듀플렉스의 흐름 제어 IEEE 802.1ad: 겹쳐진 VLAN IEEE 802.1p: 트래픽 우선 순위를 위한 LAN 계층 2 QoS/CoS 프로토콜 IEEE 802.1ab: 링크 레이어 디스커버리 프로토콜 (LLDP) IEEE 802.1az: EEE (에너지 효율 이더넷) IEEE802.3af: 15.4W IEEE802.3at: 30W |
| VLAND ID | IEEE802.1Q VLAN VID |
| 스위치 아키텍처 |
시스템 대역폭:176Gbps (트래픽 혼잡이 아닌 경우) DRAM 크기: 4GB 스위치 지연: <10us 패킷 버퍼:12Mbit 매출력: 95.23Mpps 대용량 프레임: 12KB MAC 함수: 16K L2 |
| 데이터 처리 | 저장 및 전달 |
| 흐름 제어 | 풀 듀플렉스 모드 IEEE 802.3x 반 듀플렉스 모드 역압 |
|
네트워크 커넥터 |
8x 10/100/1000Base-TX RJ-45 자동 MDI/MDI-X 기능 |
| 콘솔 | RJ-45 포트 |
| 네트워크 케이블 | 5e 카테고리 이상의 UTP/STP 케이블 |
| 본 조항 | CSMA/CD |
|
역극성 과부하 전류 보호 |
지원 지원 |
| CPU 워치도그 | 지원 |
| 전원 공급 |
부하 DC48V (12~52VDC) 전력 (이탈 수 있는 터미널 블록) |
|
힘 소비량 |
8W (무부하) 18W (완전 부하) |
| LED |
단위당: 전력 1 (붉은), SYS (붉은), 재설정 (녹색) RJ-45 포트: 링크/활동 (녹색) 속도 (노란색) SFP 섬유 포트: 링크/활동 (녹색) 연장 지표 |
| 작동 온도 | -40 ~ 75°C |
| 작동 습도 | 0~95% (집화되지 않는) |
| 저장 온도 | -40 ~ 85°C |
| 크기 | 165 x 112 x 54mm |
| 무게 | 0.85kg |

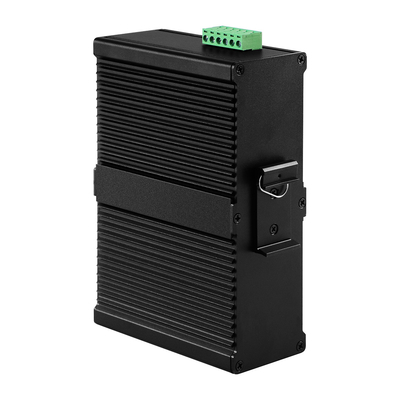

| 설치 장착 | 다이너레일 장착 |
| 인증 |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A112020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A112020 FCC: 47 CFR FCC 15부 B (B급) ANSI C63.4:2014 |
| 소프트웨어 사양 | |
| 토폴로지 | |
| VLAN |
IEEE 802.1q VLAN, 최대 4094 802.1Q VLAN VID IEEE 802.1q VLAN, 최대 4094 그룹 IEEE 802.1ad MAC 기반 VLAN 최대 256개의 항목 IP 서브넷 기반 VLAN, 최대 128개의 항목 프로토콜 기반의 VLAN (Ethernet, SNAP, LLC) 최대 128개의 항목 VLAN 번역, 최대 256 항목 GVRP (GARP VLAN 등록 프로토콜) MVR (Multicast VLAN 등록) |
|
링크 집계 (포트 트렁크) |
정적 (SA, DA, IP, TCP/UDP 포트와 함께 해시), 최대 5개의 트렁크 그룹 동적 (IEEE 802.3ad LACP), 최대 5개의 트렁크 그룹 |
| 스패닝 트리 |
IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP |
|
POE/POE+
|
IEEE802.3 30W IEEE802.3af 15.4W |
| 루프 보호 | 지원 |
|
ITU-T G.8032 Y.1344 ERPS (이더넷 링) 보호) |
복구 시간 <50ms 단일 링, 하위 링, 다중 링 토폴로지 네트워크 |
| QoS 특징 | |
| 봉사 의 종류 | IEEE802.1p 8 포트당 활성 우선 순위 대기열 |
| 교통 분류 QoS |
IEEE802.1p 기반의 CoS IP 우선 순위에 기반한 CoS IP DSCP 기반 CoS |
| 교통 분류 QoS |
QCL (QoS 제어 목록): 프레임 유형, 소스/ 목적지 MAC, VLAN ID, PCP, DEI QCE(QoS 제어 입력): 프로토콜, 소스 IP, IP 파편, DSCP, TCP/UDP 포트 번호 |
| DiffServ (RF 2474) 언급 | |
| 폭풍 관리 | 유니캐스트, 방송, 멀티캐스트 |
| IP 멀티캐스팅 기능 | |
| IGMP / MLD 스누핑 |
IGMP 스누핑 v1, v2, v3 / MLD 스누핑 v1, v2 포트 필터링 프로필 窒息, 빨리 떠나 최대 멀티캐스트 그룹: 최대 1022 항목 질의 / 정적 라우터 포트 |
| 보안 기능 | |
|
IEEE 802.1X
|
항구 기반 MAC 기반 |
| ACL |
규칙 수: 최대 256 항목 L2 / L3 / L4의 경우 L2: MAC 주소 SA/DA/VLAN L3: IP 주소 SA/DA, 서브네트 L4: TCP/UDP |
| RADIUS 인증 및 회계 | |
| TACACS+ 인증 및 회계, TACACS+ 3.0 | |
| HTTPS, HTTP | 지원 |
| SSL / SSH v2 | 지원 |
|
사용자 이름 비밀번호 인증 |
로컬 인증 원격 인증 (RADIUS / TACACS+를 통해) |
| 관리 인터페이스 액세스 필터링 |
웹, 텔넷/SSH, CLI RS-232 콘솔
|
| 관리 특성 | |
| CLI | Cisco® CLI 같은 |
| 웹 기반 관리 | |
| 텔넷 | 서버 |
| SNMP | V1, V2c, V3 |
|
SW & 구성 업그레이드 |
TFTP, HTTP 업그레이드 실패 경우 불필요한 펌웨어 |
| Modbus/TCP |
관리 및 모니터링 지원
|
| RMON | RMON I, RMON II |
| MIB | RFC1213 MIB II, 개인 MIB |
|
DHCP
|
서버, 클라이언트, 릴레이, 스누핑 스누핑 옵션 82 리레 옵션 82 |
| IP 소스 가드 | 지원 |
| 포트 미러링 | 지원 |
| 이벤트 Syslog | 시스 로그 서버 (RFC3164) (지원 1 서버) |
| 경고 메시지 | 시스템 시스템 로그, 전자 메일, 경보 리레 |
| NTP | 고객 |
| DNS | 클라이언트, 대리인 |
| LLDP (IEEE 802.1ab) | 링크 레이어 발견 프로토콜 LLDP-MED |
| IPv6 특징 | |
| IPv6 관리 | 텔넷 서버/ICMP v6 |
| IPv6를 통해 SNMP | 지원 |
| IPv6를 통해 SSH | 지원 |
| IPv6 NTP | 고객 |
| IPv6 QoS | 지원 |
| IPv6를 통한 HTTP | 지원 |
| IPv6 텔넷 | 지원 |
| IPv6 TFTP | 지원 |
|
IPv6 ACL
|
규칙 수: 최대 256 항목 L2 / L3 / L4의 경우 L2: MAC 주소 SA/DA/VLAN L3: IP 주소 SA/DA, 서브네트 L4: TCP/UDP |
| L3 | 경로, 정적 경로,RIP,OSPF,VRRP,NQA |
| 다른 특징 | |
|
녹색 이더넷
|
IEEE802.3az EEE (에너지 효율적인 이더넷) 를 지원합니다. 에너지 소비를 최적화하기 위한 관리 케이블의 길이를 결정하고 전력을 낮추는 짧은 케이블이 있는 항구 연결이 없을 때 포트에 대한 전력을 낮추십시오 LED 전력 관리:LED 강도를 조정 |
| 케이블 진단 | UTP 케이블의 정상점 또는 깨진점 거리를 측정 |
부속품
| 산업용 SFP 송신기 | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| 산업용 전원 어댑터 Din-rail | |
| IM-DAC220/DC48V2.5A | AC220V ~ DC48V2.5A, -40~80°C |
| IM-DAC220/DC48V5A | AC220V ~ DC48V5A, -40~80°C |
| IM-DAC220/DC48V10A | AC220V ~ DC48V10A, -40~80°C |
