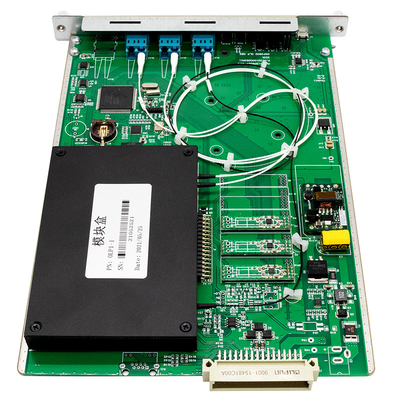

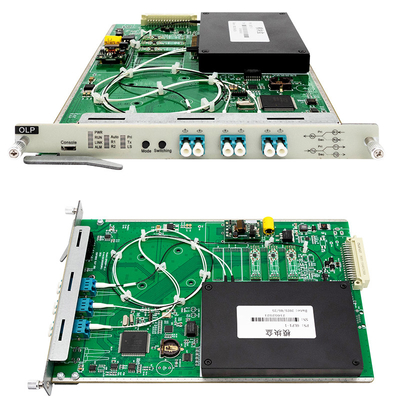

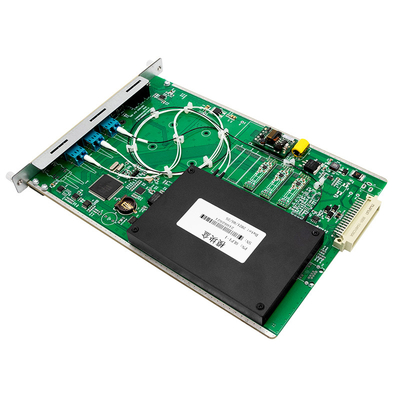

1+1 OLP 광선 보호판
제품 다이어그램
| 기능 | 설명 | |
| OLP 모델 | 3800-OLP1:1A3-A0 | |
| 작업 파장 범위 | 1260nm~1650nm | |
| OLP 타입 | OLP-1:1 (편송 및 수신을 선택) | |
| 전환 시간 | <35ms | |
| 손실을 도입하는 경우 | 작업 경로 | <1.3dB |
| 대체 경로 | <1.3dB | |
| 모니터 광전력 범위 | -50 dBm+25dBm | |
| 적용 시나리오 | 광선 보호 | |
| 네트워크 관리 기능 | OLP 광 전력의 실시간 모니터링, 활성 스위치 스케줄링, 성능 관리, 라우팅 관리 및 기타 기능을 지원합니다. | |
| 점유된 슬롯의 수 | 지원 OSP3800 전체 시리즈 체시, 1 슬롯을 차지, (0.5U) | |
| 광적 인터페이스 | LC/UPC | |
| 최대 전력 소비 | 5W | |
| MTBF | >100,000시간 | |
인터페이스와 표시기
| 인터페이스 표시 | 이름 | 함수/연결 |
| Rx | OLP 로컬 출력 인터페이스 | 로컬 장치 수신 포트에 연결 |
| 엑스 | OLP 로컬 수신 인터페이스 | 로컬 장치 전송 포트에 연결 |
| R1 | 주요 노선 수신 인터페이스 | 피어 T1에 연결 |
| T1 | 주요 라우팅 출력 인터페이스 | 피어 R1에 연결 |
| R2 | 대기 경로 수신 인터페이스 | 피어 T2에 연결 |
| T2 | 대기 경로 출력 인터페이스 | 피어 R2에 연결 |
| M1/M2 | OTDR 접속 포트 | 송전선에서 고장선 테스트 |
| 인터페이스 표시 | 이름 | 설명 |
| PWR | OLP 전력 표시기 |
ON, OLP 전원 공급은 정상입니다 꺼져, 전원 공급 장애 |
| 실행 | OLP 작동 표시기 |
ON, OLP는 정상적으로 작동 작동 장애가 있습니다. |
| 오토 | OLP 작동 모드 표시기 |
켜고, 자동 모드 작동 꺼: 수동 모드에서 작동 |
| R1 | OLP 주 노선 수신 표시기 |
켜, 수신이 정상입니다. 꺼졌어, 수신이 이상해 |
| R2 | OLP 대기 경로 수신 표시기 |
켜, 수신이 정상입니다. 꺼졌어, 수신이 이상해 |
| 프라이 | 주요 노선 작업 표시기 | 주요 노선에서 작업 중입니다 |
| 엑스 | 지역 수신 지표 |
켜, 수신이 정상입니다. 꺼졌어, 수신이 이상해 |
| LS | 장치의 내부 광원 작동 상태 |
켜면 정상 작동을 나타냅니다. 꺼져, 이상성을 나타냅니다. |
유지보수
합리적인 사용 및 적절한 저장 장비는 장시간 동안 좋은 성능 지표를 유지할 수 있으며, 그 수명을 연장 할 수 있습니다. 따라서 적절한 유지 보수가 필요합니다.
장비는 강한 기계적 진동, 충돌, 낙하 및 기타 기계적 손상을 피해야합니다. 운송 중에 좋은 포장, 충격 흡수, 비 방지,그리고 방수.
장비는 정기적으로 깨끗하게 유지되어야 하며, 작업 환경은 산이나 알칼리 같은 부식 가스가 없어야 합니다.당신은 물 또는 비누 물로 습하게 깨끗한 수건을 사용하여 차시와 패널을 부드럽게 지울 수 있습니다- 알코올 같은 용매를 청소용으로 사용하는 것은 금지되어 있습니다.
광섬유 케이블 을 제거 할 때, 단단 한 물체, 먼지, 또는 다른 오염물질 이 광섬유 끝 면 에 닿지 않도록 즉시 먼지 모개 로 덮어라.
OLP 디스크 작동 상태의 온라인 실시간 모니터링
현재 운영 중인 OLP의 실시간 온라인 모니터링
OLP 작동 모드 가동 또는 자동 온라인 실시간 모니터링
OLP 접속측의 수신 및 전송 광 전력의 온라인 실시간 모니터링
OLP의 1차 및 2차 라우팅 송신 및 광전력의 실시간 모니터링
FAQ
1 질문: 당신의 납품 시간은 얼마입니까?
A: 일반적으로 생산에 7 ~ 10 일 걸립니다. 그리고 물건을 보낼 것입니다.
2Q: 어떻게 내 물건을 보낼 것인가?
A: 우리는 DHL, UPS 또는 FEDEX에 의해 상품을 보낼 것입니다, 추적 번호에 의해 배달 세부 사항을 확인하십시오.
3 질문: 보증 기간은 얼마입니까?
A: 상업용 제품 1년, 산업용 제품 3년. 기술 지원은 무료입니다.
