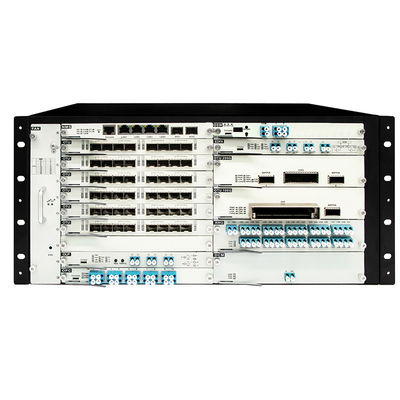

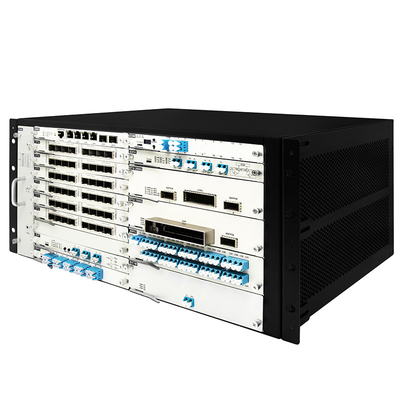

OM3800 시리즈 서비스 카드용 5U 랙 전송 플랫폼
제품 매개 변수
| 매개 변수 | 기술 지표 |
| 슬롯의 수 | 20개의 슬롯: 1개의 네트워크 관리 카드 슬롯, 19개의 일반 비즈니스 슬롯 |
| 전원 공급 |
DC:-36V-72V,AC: ((85-264) V/5060Hz 선택적 전류 (AC) / 전류 (DC) 를 지원하며, 1+1 뜨거운 백업 전원 공급. |
| 팬 | 6개의 고성능, 고속 팬은 열 분산 성능을 훌륭하게 보장합니다. |
| 작동 온도 | -10°C~60°C |
| 저장 온도 | -40°C~80°C |
| 상대 습도 | 5%~95% 비연결성 |
| 제품 차원 | 19 5U 483 mm ((W) × 350 mm ((D) × 220 mm ((H) |
제품 설명

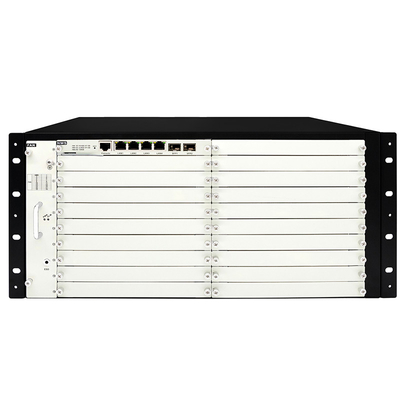

1. SLOT1은 NMS (네트워크 관리 시스템) 제어 카드를 삽입하는 데 사용되며, SLOT2에서 19은 다양한 유형의 비지니스 카드를 수용 할 수 있습니다.
2. FAN 슬롯: 차시 냉각에 사용됩니다. PWR 표시기가 켜져있는 경우 팬 슬롯에 정상적인 전원 공급을 나타냅니다. ALM 빛이 빨강색이라면 팬 장애를 나타냅니다. 일반적으로ALM등이 꺼져 있어야 합니다..
3신호등:
- PWR: 켜져 - 정상 전원 공급; 꺼져 - 전원 공급이 없거나 비정상
- ALM: 켜져 - 팬 장애 또는 고온 경보; 꺼져 - 정상
1전원 공급 장치 (PIU) 슬롯은 장치의 뒷쪽에 위치하고 있으며, 대류 (AC - APU) 및 직류 (DC - DPU) 옵션을 지원합니다. 전원 구성은 1 + 1 핫 백업입니다.퇴직을 제공하는 것.
2신호등:
- PWR-DC, PWR-AC: 켜져 - 정상 전원 공급; 꺼져 - 전원 공급이 없거나 비정상
제품 특성
적용
올리컴 DWDM 전송 솔루션
