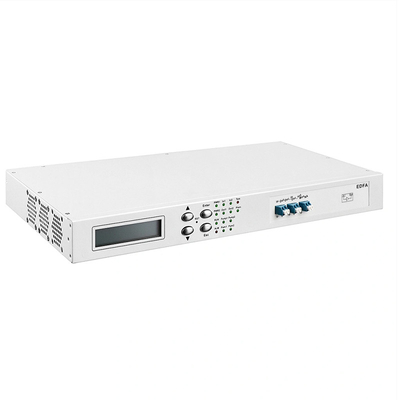

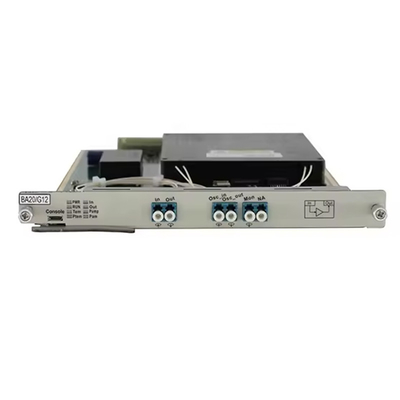

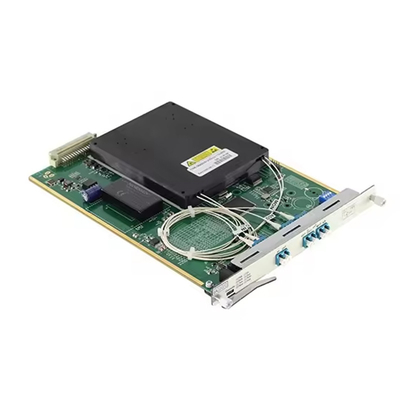

EDFA 1U 랙 또는 카드 타입 에르비움 도핑 섬유 증폭판
| 기능 | 설명 | |
| 작업 파장 범위 | 표준형: 1529nm~1561nm 확장형: 1528nm~1568nm | |
| EDFA 타입 | OBA 전력 증폭 | OPA 전력 증폭 |
| 최소 입력 광 전력 | -22dBm | -32dBm |
| 최대 출력 광 전력 | +20dBm | +16dBm |
| 최대 이득 | 17dB | 20dB |
| 소음 수치 | <5.5dB | |
| 평면성 증가 | <1.5dB | |
| 독점 기술 | 지원 가이드 잠금, 가이드 조절, 일시 제어 기술, 출력 광 전력 자동 종료 | |
| 네트워크 관리 기능 |
광전력, 펌핑, 온도 등을 포함한 EDFA 작동 상태를 실시간 모니터링하는 것을 지원합니다. 지원 펌프 종료 문턱 및 자동 회복 시간 설정 기능 |
|
| 점유된 슬롯의 수 | 지원 OSP3800 전체 시리즈 체시, 1 슬롯을 차지, (0.5U) | |
| 광적 인터페이스 | LC/UPC | |
| 최대 전력 소비 | 15W | |
| MTBF | >100,000시간 | |
제품 특성
(1) C 대역 DWDM 시스템 광 증폭을 지원
(2) 옵션 OSC 신호 입력 증폭 기능을 지원합니다.
(3) 지원 전력 증폭, 라인 증폭 (초등 광학 증폭), 전 증폭
(4) IP 기반 그래픽 SNMP 네트워크 관리, 네트워크 관리 방법 CLI, 웹
(5): 펌프 드라이브 전류, 펌프 출력 전력, 펌프 스위치, 펌프 온도, 입력 광전력, 출력 광전력, 모듈 온도
(6) 구성 가능한 펌프 스위치, AGC 모드 및 APC 모드 (조정 가능한 입력 및 출력 광 전력) 를 지원합니다.
(7) 지원 광적 모니터링 포트 (MON)
인터페이스 정의
| 인터페이스 | 항목 | 기능/설명 |
| 들어와 | EDFA 입력 인터페이스 | 작은 신호 광전력 입력 포트 |
| 꺼져 | EDFA 출력 인터페이스 | EDFA 증폭 출력 광 포트 |
| OSC_IN | 모니터링 채널 입력 포트 | 네트워크 관리 정보 전송을 위해 네트워크 관리 카드 SFP TX에 연결 |
| OSC_Out | 모니터링 채널 출력 포트 | 네트워크 관리 정보 전송을 위해 네트워크 관리 카드 SFP RX에 연결 |
| MON | 감시 항구 | EDFA 성능 모니터링 인터페이스, 링크 OPM 또는 스펙트모터 |
지표 설명
| 인터페이스 | 항목 | 설명 |
| PWR | EDFA 전력 표시기 | 켜고, EDFA 전원 공급은 정상이고, 켜고, 전원 공급 고장 |
| 실행 | EDFA 운영 지표 | 켜면 EDFA가 정상적으로 작동하고, 켜면 작동이 고장난 상태입니다 |
| 들어와 | EDFA 입력 경보 표시기 | 켜면 입력값이 비정상적이죠; 끄면 입력값이 정상적이죠. |
| 꺼져 | EDFA 출력 경보 표시기 | 켜면 출력이 비정상적이죠; 끄면 출력이 정상적이죠. |
| 템 | EDFA 모듈 온도 경보 표시기 | 켜면, EDFA 모듈의 온도가 비정상적이고, 켜면, 모듈의 온도가 정상적입니다. |
| Ptem | 펌프 온도 경보 표시기 | 펌프 온도가 이상하면 펌프 온도가 정상이면 |
| 펌프 | 펌프 경고 표시기 | 펌프가 켜져, 펌프가 꺼져, 펌프가 켜져 |
| 팜 | 펌프 전류 경보 표시기 | 펌프 전류가 비정상적으로 켜져 있고, 펌프 전류가 정상적으로 켜져 있습니다. |
