2/4/8 채널 C21~C28 광적 추가 드롭 멀티플렉서 카드
제품 특성
(1) 지원 2/4/8 채널 추가 및 하락
(2) 플러그인 재생: 구성이 필요하지 않습니다
(3) 친환경 제품: 완전히 수동, 전력 및 냉각이 필요하지 않습니다.
(4) 낮은 삽입 손실
2CH 최대 삽입 손실 ≤1.5dB
4 CH 최대 삽입 손실 ≤3dB
8CH 최대 삽입 손실 ≤4.5dB
사양
| 기능 | CWDM OADM | DWDM OADM | |||||||||
| 채널 번호 | 1 | 2 | 4 | 8 | 16 | 1 | 2 | 4 | 8 | 16 | |
| 작동 파장 ((nm) | 1260~1620년 | 1525~1565년 | |||||||||
| 사업 유형 | ITU-T 네트워크 | ITU-T 네트워크 | |||||||||
| 중심 파장 (nm) | 20 | 0.8nm ((100GHz) | |||||||||
| 채널 삽입 손실 (dB) | 인드롭 | ≤0.8 | ≤1.2 | ≤1.8 | ≤ 26 | ≤4.5 | ≤0.8 | ≤1.2 | ≤1.8 | ≤ 26 | ≤4.5 |
| 추가-- 빼기 | ≤0.8 | ≤1.2 | ≤1.8 | ≤ 26 | ≤4.5 | ≤0.8 | ≤1.2 | ≤1.8 | ≤ 26 | ≤4.5 | |
| 들어와... 나가 | ≤0.8 | ≤1.2 | ≤1.8 | ≤ 26 | ≤4.5 | ≤0.8 | ≤1.2 | ≤1.8 | ≤ 26 | ≤4.5 | |
| 평면성 (dB) | ITU±65 | ||||||||||
| 인접 채널 격리 (dB) | ≤0.5 | ||||||||||
| 인접하지 않은 채널 격리 (dB) | ≥ 30 | ||||||||||
| 회수 손실 (dB) | ≥40 | ||||||||||
| 평면성 (dB) | ≥50 | ||||||||||
| 점유된 슬롯 번호 | OSP3800 시리즈 체시 지원, 1 슬롯을 차지, (0.5U) | ||||||||||
| 광적 인터페이스 | LC/UPC | ||||||||||
| 최대 전력 소비 | 5W | ||||||||||
| MTBF | >100000시간 | ||||||||||

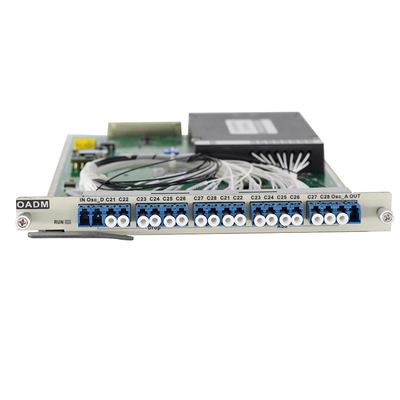

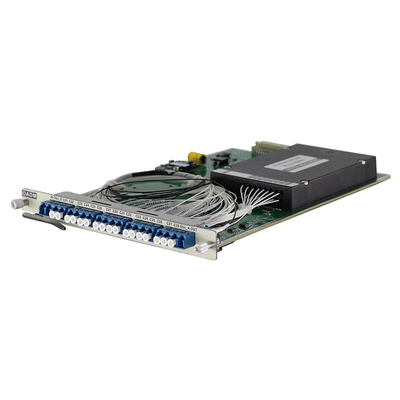

제품 다이어그램
소개
OADM 보드는 WDM 시스템의 중요한 부분입니다.
그것은 OADM 모듈에 의해 광학 파장 채널의 동적 재구성을 실현 할 수 있습니다.
즉, it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
