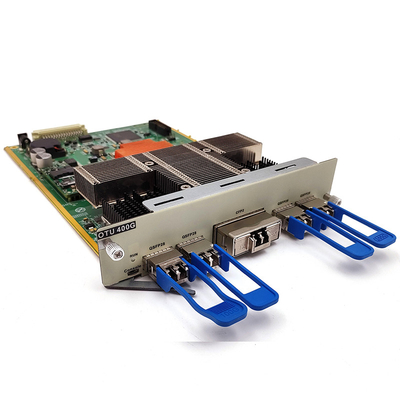

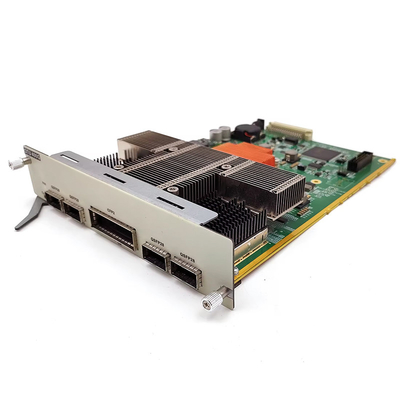

올리콤 400G Muxponder CFP 2 DWDM 광 전송 장치
소개
제품 매개 변수
| 기능 | 설명 |
| 인터페이스 |
1클라이언트 측 인터페이스: 4, QSFP28에 기반하여 플러그 할 수 있습니다. 2라인 사이드 인터페이스: 1, CFP2 플러그 할 수 있는, 일관성 있는 PDM-QPSK를 기반으로 |
| 라인 모드 | 1 400G 서비스의 투명한 전송을 지원클라이언트 측에서 100G 서비스 광 신호의 4 채널을 400G 속도 DWDM 표준 파장 광 신호의 1 채널로 변환할 수 있습니다. |
| 반복 모드 | 400G 파장 전기 릴레를 지원합니다. |
| 지원 사업 유형 |
100GE OTU4 |
| WDM 기술 | 지원 DWDM: C 대역 50GHz 96파 조정 가능 |
| FEC 기술 | SDFEC 지원 |
| 점유된 슬롯의 수 | 2개의 슬롯을 차지하는 OM3800 전체 시리즈 차체를 지원합니다. (1U) |
| 네트워크 관리 기능 |
l 포트 작동 상태의 실시간 모니터링을 지원합니다: 광 전력을 전송, 광 전력을 수신, 온도 등. l 포트 루프백 기능과 포트 종료 기능을 지원합니다 |
| 최대 전력 소비 | 50W (광 모듈 포함) |
| MTBF | >100,000시간 |

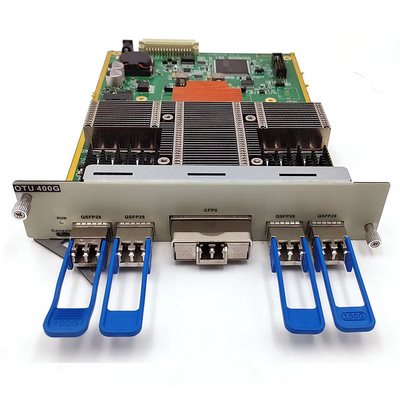

제품 인터페이스
| 항목 | 인터페이스 | 설명 |
| CFP2 인터페이스 | 엑스 | 모듈 출력 광 인터페이스 |
| Rx | 모듈 입력 광 인터페이스 | |
| QSFP28 인터페이스 | QSFP28 | 모듈 입력 및 출력 광 인터페이스 |
| 인터페이스 | 항목 | 설명 |
| 실행 | OTU 카드 작동 표시기 |
시작, OTU 작동 정상입니다 꺼져, OTU 작동 고장 |
| QR1 | 부문 1 모듈 옆 수신등 표시기 |
켜, 빛 수신 정상입니다. 꺼져, 빛 수신은 비정상적입니다. |
| QR2 | 부류 2 모듈 옆 수신광 표시기 |
켜, 빛 수신 정상입니다. 꺼져, 빛 수신은 비정상적입니다. |
| QR3 | 부문 3 모듈 옆 광 수신 표시기 |
켜, 빛 수신 정상입니다. 꺼져, 빛 수신은 비정상적입니다. |
| QR4 | 부문 4 모듈 옆 광 수신 표시기 |
켜, 빛 수신 정상입니다. 꺼져, 빛 수신은 비정상적입니다. |
| CR | 선측 모듈 광 수신 표시기 |
켜, 빛 수신 정상입니다. 꺼져, 빛 수신은 비정상적입니다. |
다이어그램
OTU 카드 관리 인터페이스
OTU 카드 설정
1전력 신호를 수신하는 장치
광 모듈의 수신 전력 경보 문턱은 네트워크 관리를 통해 설정 될 수 있습니다. 수신 전력이 문턱보다 낮을 때,장치는 경보를 촉구하고 사업에 영향을 미치지 않고 유지 보수 직원에게 주의를 기울일 것을 알립니다.
2. ALS 모드 설정
ALS 기능은 네트워크 관리 시스템을 통해 설정 할 수 있습니다. ALS 기능이 활성화되면 광 모듈 자체는 빛을 수신 할 수 없습니다.그리고 측면 광학 모듈 자체는 빛을 방출하지 않습니다..
