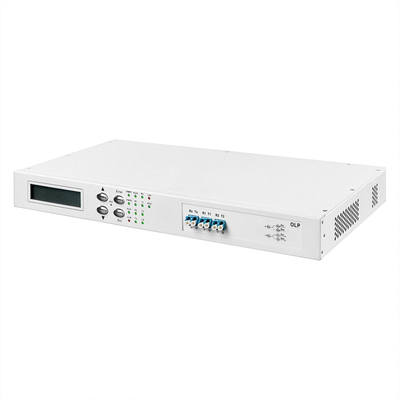

올리컴 OLP 광섬유 선 보호 시스템
매개 변수
| 차체 | 독립적인 1U 차체 |
| 작동 온도 | -5°C+55°C |
| 상대 습도 | 5%~95% 가 condense 되지 않는 |
| 저장 온도 | -20°C~75°C |
| 전원 공급 | AC 220V/5060Hz, DC ((-36~-72)V 듀얼 전원 공급 |
| 차원 | 표준 19' 랙 1U (483*249*44mm) |
| 최대 전력 소비 | 40W |

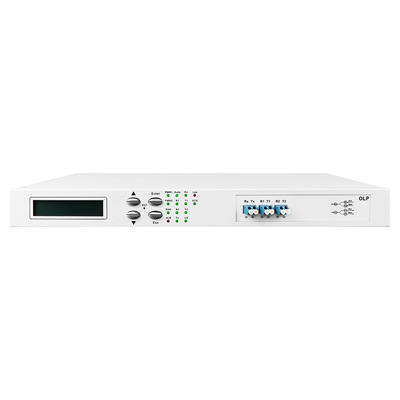

전면 패널
설명
1) 광적 인터페이스 설명: 장비 패널의 플랜지는 신호 인터페이스입니다.
2) 광섬유 연결 케이블을 제거 할 때 단단한 물체, 먼지 또는 다른 더러운 것이 광출력 포트를 만지고 손상시키고 오염시키지 않도록 먼지 캡으로 덮으십시오.
3) LCD 디스플레이: 입력 및 출력 광 전력 및 기타 관련 정보를 표시합니다.
4) ▲?? 위키; ▼?? 아래키; Enter?? OK 키; Esc?? 취소 키.
5) RST: 하드웨어 재설정 및 운영 버튼으로 하드웨어 초기화를 지원합니다.
뒷판
설명
1) 전원 공급 장치 (PIU) 슬롯은 장치의 뒷쪽에 있으며 AC (APU) / DC (DPU) 를 지원하고 전원 공급 장치의 1 + 1 핫 백업.
2) 표시등: PWR: 켜져: 정상 전원 공급; 꺼져: 전원 공급이 없거나 이상.
3) RJ45 이더넷 인터페이스, RS-232 시리즈 포트: 장치 모니터링 데이터 정보를 위한 통신 인터페이스.
주요 특징
OLP: 1+1
다이어그램
사양
| 기능 | 사양 | |
| 작업 파장 범위 | 1260nm~1650nm | |
| OLP 타입 | OLP-1+1 (중복 송신 및 선택 수신) | |
| 전환 시간 | <15ms | |
| 손실을 가져오는 것 | 작업 경로 | <4dB |
| 대체 경로 | <1.2dB | |
| 모니터 광전력 범위 | -50 dBm ~ +25dBm | |
| 광적 인터페이스 | LC/UPC (선택) | |
| 최대 전력 소비 | 5W | |
| MTBF | >100,000시간 | |
인터페이스 정의
| 인터페이스 | 설명 | 기능/연결 |
| Rx | OLP 로컬 출력 인터페이스 | 로컬 장치 RX 포트에 연결 |
| 엑스 | OLP 로컬 수신 인터페이스 | 로컬 디바이스 TX 포트에 연결 |
| R1 | 주요 노선 수신 인터페이스 | 피어 T1에 연결 |
| T1 | 주요 경로 출력 인터페이스 | 피어 R1에 연결 |
| R2 | 백업 루트 수신 인터페이스 | 피어 T2에 연결 |
| T2 | 백업 루트 출력 인터페이스 | 피어 R2에 연결 |
지표 정의
| 인터페이스 | 설명 | 기능 |
| PWR1/PWR2 | OLP 전력 표시기 |
ON, OLP 전원 공급은 정상입니다 전원 공급 고장 |
| 실행 | OLP 시스템 표시기 |
ON, OLP는 정상적으로 작동 오프, 작동 장애가 있습니다. |
| ACK | OLP 명령어 반환 표시기 |
다시 돌아가라고 명령이 있어요 오프, 돌아가는 지시가 없어요 |
| 로스 | OLP 신호 표시기 |
가동, 광적 신호가 손실되었습니다 켜, 신호가 없어졌어 |
| ALM | OLP 경보 표시기 | 광적 신호가 없거나 비정상적인 입력과 출력 |
| 오토 | OLP 작동 모드 표시기 |
켜고, 자동 모드 작동 꺼: 수동 모드에서 작동 |
| R1 | OLP 주 노선 수신 표시기 |
켜, 수신이 정상입니다. 꺼졌어, 수신이 이상해 |
| R2 | OLP 백업 루트 수신 표시기 |
켜, 수신이 정상입니다. 꺼졌어, 수신이 이상해 |
| T1 | OLP 주 노선 출력 표시기 |
켜, 출력 정상 꺼져, 출력은 비정상적입니다. |
| T2 | OLP 백업 루트 출력 표시기 |
켜, 출력 정상 꺼져, 출력은 비정상적입니다. |
| 프라이 | 주요 노선 작동 표시기 | 주요 노선에서 작업 중입니다 |
설정
1작동 모드 설정
장치는 두 가지 작업 모드를 제공합니다: 수동 모드 및 자동 모드.
수동 모드는 장치 가동 및 강제 전환에 사용됩니다.
(1) 네트워크 관리를 통해 자동 및 수동 선택;
(2) 장치 버튼을 통해 선택 하 고, 자동 조명 꺼 (수동 작동) 또는 켜 (자동 작동) 까지 장치 패널 버튼을 오래 누르십시오
조작자가 작업을 완료 한 후, 장비는 자동 작동 모드에 배치되어야합니다. 그렇지 않으면 보호 장애 사고가 발생할 수 있습니다.
참고: 장치는 수동 모드에서 자동 모드로 자동으로 돌아가는 것을 지원하며, 공장 기본 설정에 따라 돌아가는 시간은 5분입니다.
2주요 경로 설정
장치는 주요 경로 설정을 제공합니다. 고객은 필요에 따라 주요 경로로 R1 또는 R2를 선택할 수 있습니다. 공장 기본 설정은 주요 경로로 R1입니다.
3작업 경로 설정
공장 기본 R1은 주요 작업 경로 (Pri) 이며, R2는 백업 작업 경로 (Sec) 이다.
장치가 자동 작동 모드에서 작동할 때, 장치는 자동으로 노선 조건에 따라 작동 경로를 선택합니다.
(1) 오직 하나의 경로만 사용할 경우: 사용 가능한 경로에 해당하는 경로를 작업합니다.
(2) 두 노선 모두 사용할 때: 시간적으로 먼저 작동하는 노선에 해당하는 노선 (보장 채널에서 작동하는 경우,장치는 자동으로 5 분 후에 메인 채널로 다시 전환합니다., 장치가 스위치백 기능을 시작하더라도).
수동으로 경로를 선택할 때, 수동 모드로 장치를 설정하고 패널 버튼 또는 네트워크 관리를 통해 작업 경로를 설정
4스위치의 열량값 설정
장치의 초기 스위칭 임계 전력 값은 -30dBm입니다. 사용자는 장치 유형과 상대방 라인의 실제 상황에 따라 대응 설정을 할 수 있습니다.
기본 원칙: 스위치 임계 전력 값은 광 송신 장비의 최소 수신 전력 값보다 약간 더 높으며 차이는 0.5 ~ 1dB입니다.(최저 수신 전력 값은 전체 시스템 서비스의 정상적인 전송을 보장하는 조건입니다.).
5. 스위치백 모드 설정
스위치백의 정의: 자동 모드에서는 장치가 백업 상태에서 메인 상태로 전환합니다. "자동 스위치백" 또는 "자동 스위치백이 없습니다".로 설정할 수 있습니다."자동식 비회전" 모드, 비록 회전 조건이 충족되더라도 (원선과 보조선 모두 정상) 보조선은 자동으로 주선으로 전환되지 않습니다.
6- 스위치백 지연 설정
장치가 "자동 회전" 모드에 있을 때, 광 경로는 백업 상태이며, 장치가 자동 모드에서 작동합니다.장치는 실시간으로 주요 경로와 백업 경로에서 빛 검출을 수행합니다.주요 경로와 백업 경로의 광 전력이 M 시간 (0 ~ 999 분) 내에 있음을 감지하면 장치가 자동으로 주요 도로 (Pri) 상태로 전환됩니다.
적용
설명
OLP TX는 고객 장비의 TX 빛 방출 포트에 연결됩니다.
RX는 고객 장비의 RX 광 수신 포트에 연결됩니다.
R1는 광 케이블을 통해 반대 OLP 장치 T1에 연결되어 있습니다
R2는 반대 OLP 장치 T2에 연결됩니다.
T1은 반대편 OLP 장치 R1에 연결됩니다.
T2는 반대 끝에 연결됩니다. OLP 장치 R2 포트
