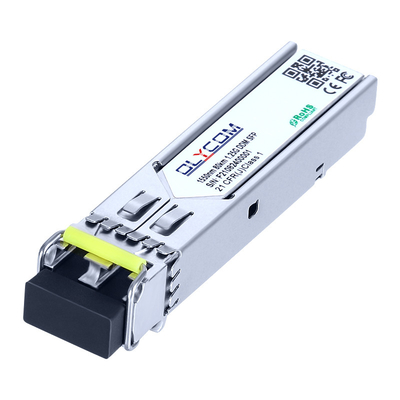

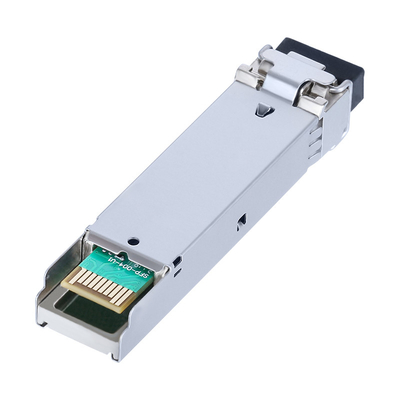

시스코 호환 1.25G 80KM
SFP 트랜시버SM 1550nm 듀플렉스 기가비트 광학 SFP 모듈
소개
SFP 트랜시버는 1.25Gbps의 데이터 속도와 SMF로 80km 전송 거리를 지원하는 고성능, 비용 효율적인 모듈입니다.
트랜스시버는 세 부분으로 구성됩니다: DFB 레이저 송신기, 트랜스 임피던스 전 증폭기 (TIA) 와 통합된 PIN 광 다이오드 및 MCU 제어 장치.모든 모듈은 레이저 안전 요구 사항을 충족 I 클래스.
트랜시버는 SFP 멀티 소스 계약 및 SFF-8472 디지털 진단 기능과 호환됩니다.
제품특징
신청서
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 공급 전압 | Vcc | -0.5 | 4.5 | V |
| 저장 온도 | 츠 | -40 | +85 | °C |
| 작동 습도 | - | 5 | 85 | % |
권장 운영 조건
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | |
| 작동용 온도 | 표준 | Tc | 0 | +70 | °C | |
| 연장 | - 20 | +80 | °C | |||
| 산업 | -40 | +85 | °C | |||
| 전원 공급 전압 | Vcc | 3.135 | 3.30 | 3.465 | V | |
| 전원 공급 전류 | Icc | 300 | mA | |||
| 데이터 비율 | 0.1 | 1.25 | Gbit/s | |||
광학 및 전기적 특성
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | 1530 | 1550 | 1570 | nm | |||
| 스펙트럼 너비 ((-20dB) | Δλ | 1 | nm | |||||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |||
| 평균 출력 전력 | P밖으로 | 0 | +5 | dBm | 1 | |||
| 멸종 비율 | 응급실 | 9.0 | dB | |||||
| 데이터 입력 스윙 미분 | VIN | 180 | 1200 | mV | 2 | |||
| 입력 차차 저항 | ZIN | 90 | 100 | 110 | 오 | |||
| TX 비활성화 | 비활성화 | 2.0 | Vcc | V | ||||
| 활성화 | 0 | 0.8 | V | |||||
| TX 오류 | 잘못 | 2.0 | Vcc | V | ||||
| 정상 | 0 | 0.8 | V | |||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1260 | 1610 | nm | ||||
| 수신기 감수성 | -26 | dBm | 3 | |||||
| 수신기 과부하 | -1 | dBm | 3 | |||||
| 부채가 적립된 경우 | 로스D | -27 | dBm | |||||
| LOS 주장 | 로스A | -38 | dBm | |||||
| LOS 히스테레스 | 0.5 | 4 | dB | |||||
| 데이터 출력 스윙 미분 | V밖으로 | 600 | 800 | 1000 | mV | 4 | ||
| 로스 | 높은 | 2.0 | Vcc | V | ||||
| 낮은 | 0.8 | V | ||||||
기계적 차원
